گلیزڈ ٹائل اور ٹریپیزائڈل روف پینل کے لیے ڈبل لیئر رول بنانے والی مشین

تفصیلات کی ایف

ڈبل پرت رول بنانے والی مشین

آئٹم I     ڈبل لیئر رول بنانے والی مشین کے لیے  گلیزڈ ٹائل اور ٹریپیزائڈل روف پینل

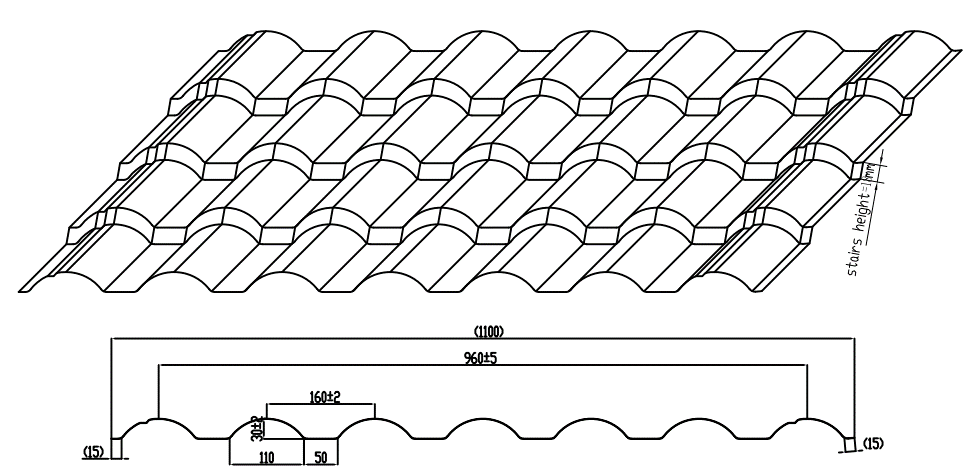

پروفائل ڈرائنگ :

مواد :

مواد کی موٹائی: 0.35-0.6 ملی میٹر           مؤثر چوڑائی: 960ملی میٹر /1000 ملی میٹر

قابل اطلاق مواد: پہلے سے پینٹ شدہ جستی اسٹیل (PPGI) , Y فیلڈ کی طاقت 235-345Mpa - براہ کرم تصدیق کریں

مؤثر چوڑائی رواداری: ± 5 ملی میٹر لہر وقفہ رواداری: ± 1 ملی میٹر

لہر کی اونچائی کی رواداری: ± 1 ملی میٹر کٹ سے لمبائی کی رواداری≤± 1 ملی میٹر

مشین کے اجزاء

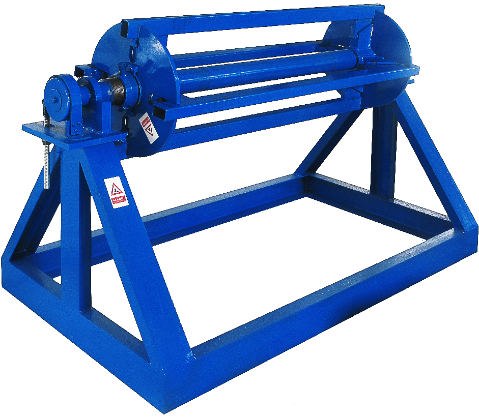

1) دستی ڈیکوائلر : 2 سیٹs



------- تصویر کے لیے حوالہ صرف

2) کولڈ رولنگ مل:

فیڈنگ میٹریل گائیڈ کے ساتھ، H450 قسم کے سٹیل سے بنایا گیا باڈی فریم۔ ویلڈنگ کے ذریعے

دستی پریکٹر کے ساتھ: آسان آپریشن اور مواد کو بچانے کے لیے

سائیڈ بورڈ کی موٹائی: 18 ملی میٹر

45# اسٹیل، CNC لیتھز، ہیٹ ٹریٹمنٹ، ہارڈ کروم کوٹڈ موٹائی 0.04ملی میٹر ، سطح سے تیار کردہ رولر آئینے کے علاج کے ساتھ

شافٹ قطر = ф90mm/ ф75mm، صحت سے متعلق مشینی;

موٹر ڈرائیونگ، Gear/Sprocket ٹرانسمیشن، تقریباً 14/18  قدم s بننے کے لیے;

مین موٹر = 7.5KW، فریکوئینسی اسپیڈ کنٹرول,

بنانے کی رفتار تقریباً 15m/منٹ

دو پرتیں بیک وقت کام نہیں کر سکتیں۔

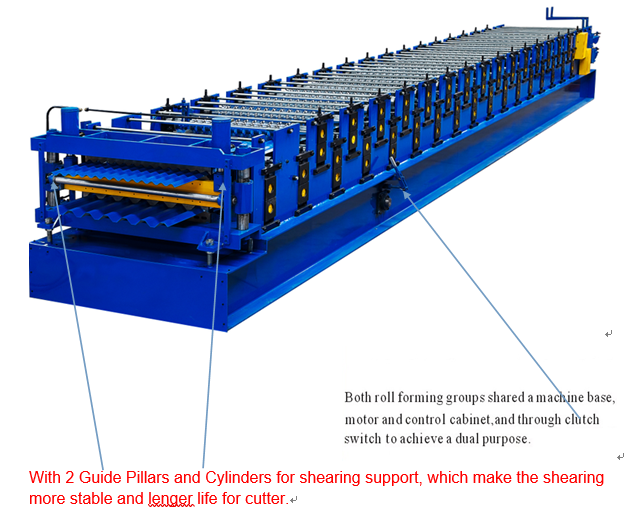

دونوں رول بنانے والے گروپوں نے دوہری مقصد حاصل کرنے کے لیے مشین کی بنیاد، موٹر اور کنٹرول کیبنٹ اور کلچ سوئچ کے ذریعے اشتراک کیا۔

تمام اسکرو بولٹ گریڈ 8.8 کے ساتھ مشین کے ڈھانچے کو مضبوطی سے ٹھیک کرنے اور مشین کے طویل عرصے تک چلنے کے دوران لمبی زندگی کو یقینی بنانے کے لیے۔

اصلی بنانے کی رفتار : 15-20m/ منٹ ( کاٹنے کا وقت شامل نہیں )

3) ہائیڈرولک پوسٹ کاٹنے کا آلہ:

کٹ کے بعد، کاٹنے کے لئے بند کرو، بلیڈ کاٹنے کے ٹکڑے ٹکڑے، کوئی خالی نہیں

ہائیڈرول آئی سی موٹر: 4کلو واٹ، ہائیڈرولک پریشر کی حد: 0-8 ایم پی اے

کاٹنے کے آلے کا مواد: Cr12 Mo V ( = SKD11 زندگی کے کم از کم دس لاکھ بار کاٹنے کے ساتھ )، HRC58-62 ڈگری تک ہیٹ ٹریٹمنٹ

کاٹنے کی طاقت مرکزی انجن ہائیڈرولک اسٹیشن کے ذریعہ فراہم کی جاتی ہے۔

ہائیڈرولک سسٹم ، آئل فلٹریشن کے لیے آئل فلٹر کے ساتھ اس بات کو یقینی بنانے کے لیے کہ گردش شدہ تیل صاف ہے اور ہائیڈرولک سسٹم کی زندگی کو لمبا کرتا ہے (نیچے دی گئی تصویر دیکھیں)

ہائیڈرولک آئل نمبر: شیل ٹیلس ایس 2 ایم 46 یا مساوی ماڈل

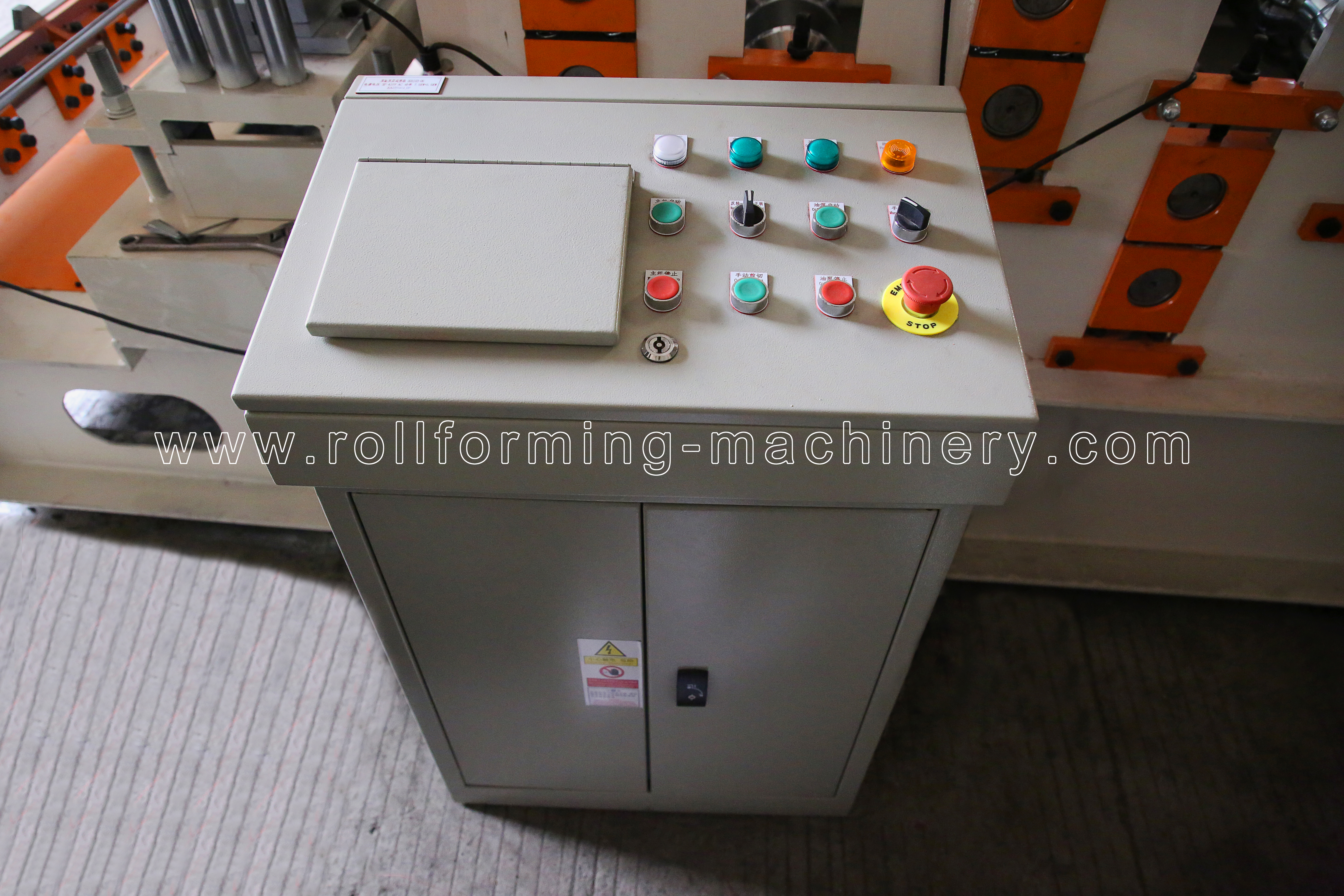

4) PLC کنٹرول سسٹم

مقدار y اور کاٹنے کی لمبائی کو خود بخود کنٹرول کریں۔

کے ساتھ مل کر: PLC، انورٹر، ٹچ اسکرین، انکوڈر، وغیرہ

کٹ سے لمبائی رواداری ≤±1 ملی میٹر

کنٹرول وولٹیج 24V

5) ایگزٹ ریک :

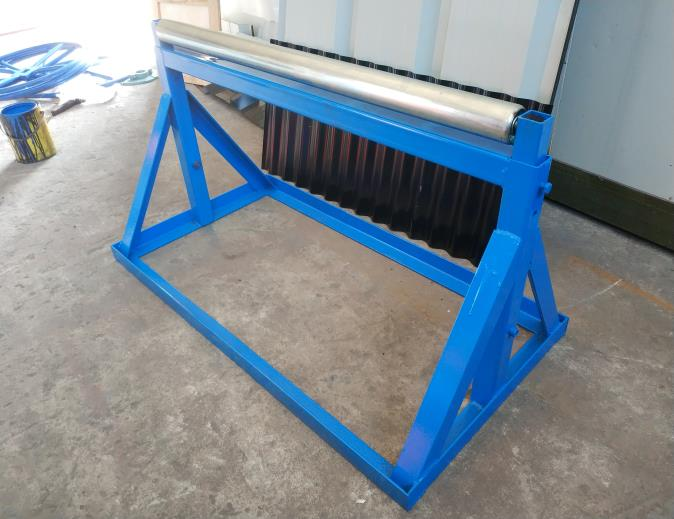

آسانی سے نقل و حرکت کے لیے بغیر طاقت سے چلنے والے، 2 یونٹ, اس پر رولرس کے ساتھ

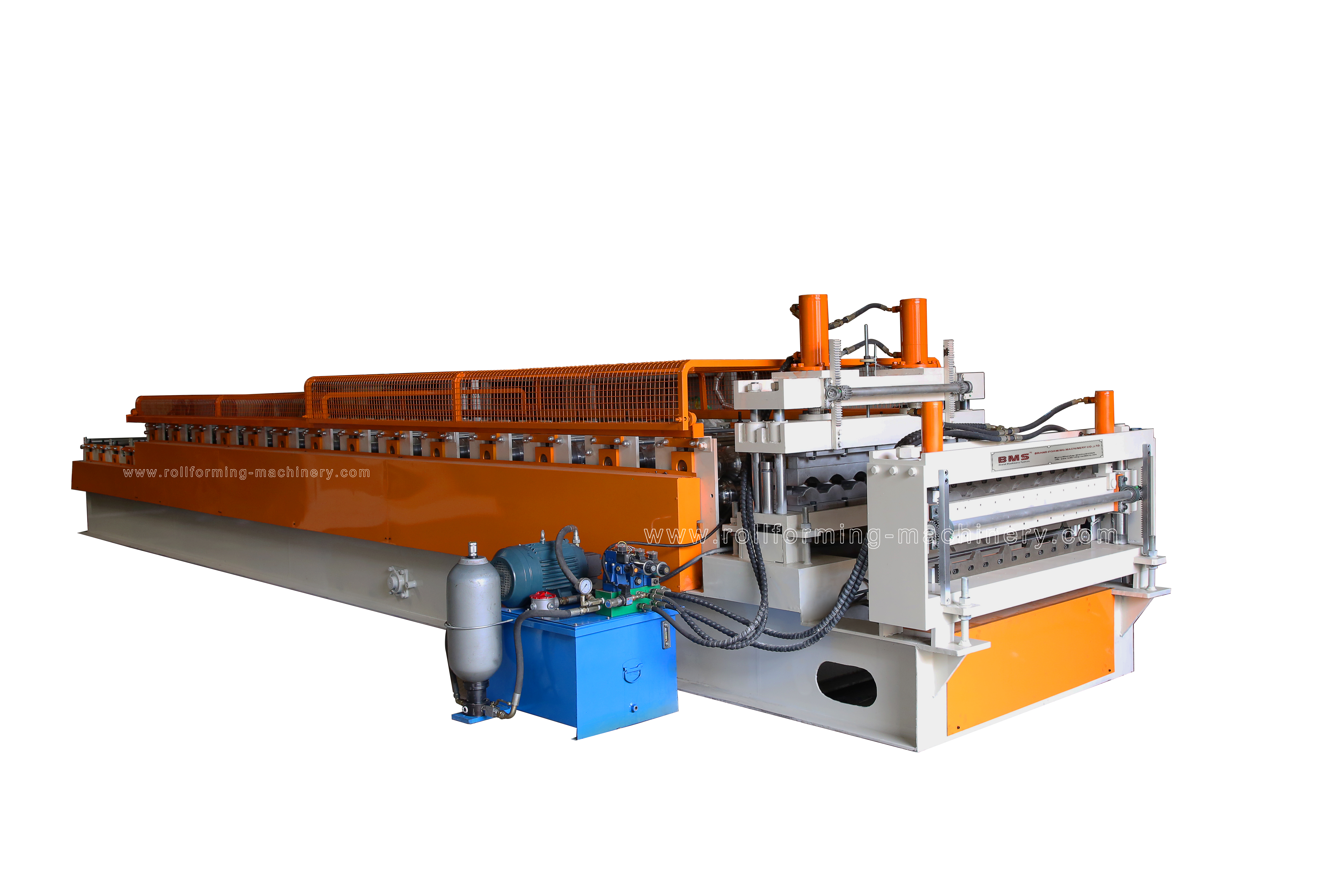

مشین کی تصویر ( صرف حوالہ کے لیے)

مندرجہ بالا وضاحتیں اور تصاویر صرف حوالہ کے لیے ہیں، درست میں تھوڑا سا فرق ہو سکتا ہے اور اسے مشین سے رجوع کرنے کی ضرورت ہے۔
