د ګلیز شوي ټایل او ټراپیزایډل چت پینل لپاره د ډبل پرت رول جوړولو ماشین

د ډبل پرت رول جوړولو ماشین مشخصات

توکي I: د ګلیز شوي ټایلونو او ټراپیزایډل چت پینل لپاره د ډبل پرت رول جوړولو ماشین

د عملیاتي پوړ ځای اعظمي کولو او د تجهیزاتو پانګوونې کمولو لپاره انجینر شوی ، دا دوه اړخیز تولید سیسټم په یو واحد ، کمپیکٹ فوټ پرینټ کې دوه جلا فلزي چت پروفایلونه تولیدوي. د قوي اصلي چوکاټ او بریښنا سیسټم په شریکولو سره، تاسیسات کولی شي د تولید ظرفیتونو قرباني کولو پرته خپل ترتیب غوره کړي. د درنې دندې ساختماني ډیزاین د عملیاتو په جریان کې لږترلږه وایبریشن تضمینوي، یو باثباته بنسټ چمتو کوي چې په دقیق، یونیفورم پینلونو کې ژباړي. آپریټران به د سټیشنونو له لارې د سټیل کویل تغذیه کولو په څیر اسانه ، خاموش لیږد وګوري ، د داخلي ډرایو دقیق انجینري منعکس کوي. دا هر اړخیز سیسټم په صنعتي تاسیساتو، سوداګریزو کمپلکسونو، او عصري استوګنې جوړښتونو کې کارول شوي خورا دوامدار او د هوا مقاومت لرونکي فلزي چت تولید لپاره جوړ شوی. د بشپړ شوي پینلونو تکیه احساس د دې تجهیزاتو لخوا ترلاسه شوي غوره جوړونې دقت ښیي.

د پروفایل ډراینګ او تنظیم کولو وړتیا:

پدې پوهیدل چې د معمارۍ اړتیاوې په بیلابیلو ساختماني پروژو کې د پام وړ توپیر لري ، زموږ د انجینرۍ ټیم د پیرودونکو لخوا چمتو شوي ځانګړي پروفایل نقاشیو پراساس ژور تخصیص ملاتړ کوي. دا د پیچلي ګلیز شوي ټایلونو او trapezoidal چت تختو تولید لپاره بشپړ موافقت تضمینوي. لاندې بصری ډیاګرامونه دقیق جیومیټریک ترتیبونه روښانه کوي چې دا ماشین د غوره وفادارۍ سره د نقل کولو وړتیا لري.

د موادو مشخصات:

په وروستي چت تختو کې د ساختماني بشپړتیا ترلاسه کول د دقیق موادو اداره کولو سره پیل کیږي. د تغذیې میکانیزم ځانګړي ګیجونه په اسانۍ سره اداره کوي ، د مخکینۍ رنګ شوي کویلونو ته د سطحي سکریچ یا کوټ کولو زیان مخه نیسي. پایله لرونکي تختې د غوره هوا مقاومت او د بار وړلو ظرفیت ښیې. دقیقیت خورا مهم دی، او سخت ابعادي کنټرول د دوامداره جوړیدو پروسې په اوږدو کې ساتل کیږي ترڅو ډاډ ترلاسه شي چې هر پینل د وروستي ساختماني نصبولو پرمهال په بشپړ ډول تنظیمیږي.

• د موادو ضخامت: 0.35-0.6mm

• اغیزمن پلنوالی: 960mm / 1000mm

• د تطبیق وړ مواد: مخکې رنګ شوي ګالوانیز سټیل (PPGI)، د حاصل قوت 235-345Mpa - مهرباني وکړئ تایید کړئ

• د مؤثره پلنوالی زغم: ± 5mm

• د څپې فاصله زغم: ±1mm

• د څپې لوړوالی زغم: ± 1mm

• د کټ څخه تر اوږدوالی زغم ≤±1 ملي میتر

د ماشین اجزا

د دې دوه اړخیز سیسټم دننه هر ماډل د سختو نړیوالو تولیدي معیارونو سره سم جوړ شوی. د دقیق ماشین کولو سره د لوړ ځواک ویلډینګ ادغام ډاډ ورکوي چې تجهیزات د دوامداره ، درانه محصول تولید دورې سره مقاومت کوي پداسې حال کې چې دقیق زغم ساتي. لاندې ماتول د اصلي برخو توضیحات ورکوي چې د ماشین غیر معمولي فعالیت او اوږد عمر چلوي.

1) لاسي ډیکویلر: 2 سیټونه

د تولید کرښه د موادو د تغذیه کولو مرحلې سره پیل کیږي، د باور وړ انډول کولو میکانیزمونو په کارولو سره. دا قوي واحدونه د درنو فولادو کویلونو لپاره یو باثباته نه خلاصیدونکي پروسه چمتو کوي ، مخکې لدې چې اصلي جوړونکي برخې ته ننوځي د موادو سست یا پیچلتیا مخه نیسي. میخانیکي تشنج د تغذیې دوامداره نرخ ډاډمن کوي ​​، کوم چې د لاندې جریان د سخت زغم ساتلو لپاره خورا مهم دی.

------- عکس یوازې د حوالې لپاره

2) کولډ رولینګ مل:

د څو لسیزو درنو صنعتي کارونې د زغملو لپاره جوړ شوی، د بدن اصلي چوکاټ د اړخونو ځواکونو په وړاندې غیر معمولي سختۍ چمتو کوي. د ضایعاتو کمولو لپاره، دا د اسانه عملیاتو او موادو خوندي کولو لپاره د لاسي پری کټر سره سمبال شوی. اصلي جوړونکي رولرونه د سخت پروسس کولو او تودوخې درملنې څخه تیریږي، داسې سطح پریږدي چې لمس ته په غیر معمولي ډول نرم احساس کوي او د مخکې رنګ شوي کویل پایونه ساتي. د دې سمارټ کنټرول میکانیزم چلونکو ته اجازه ورکوي چې د پورتنۍ او ښکته پروفایلونو ترمنځ په چټکۍ سره پرته له ستړي لاسي بیاکتنې څخه تیر شي.

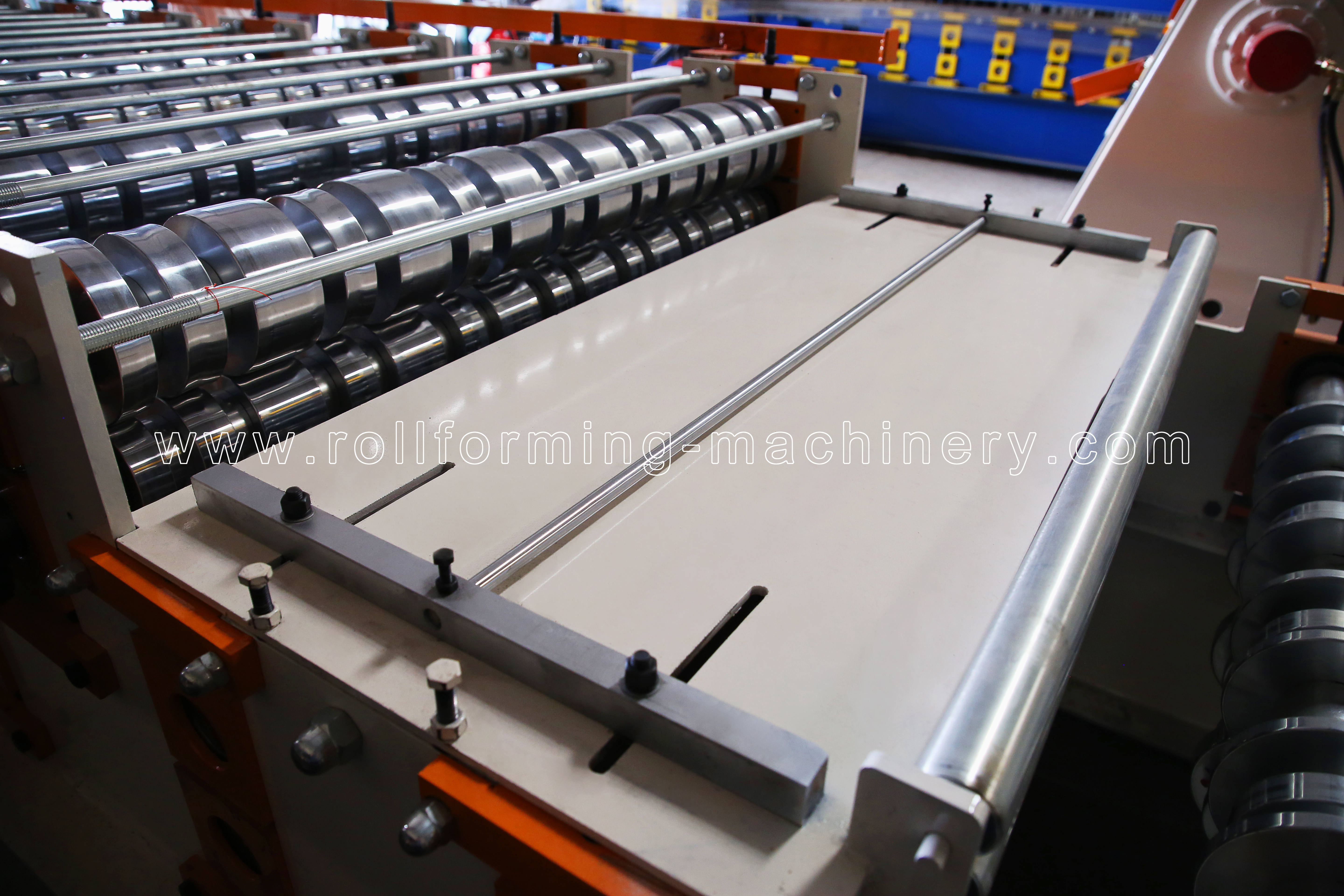

• د تغذیې موادو لارښود سره ، د بدن چوکاټ د ویلډینګ په واسطه د H450 ډول فولاد څخه جوړ شوی ؛

• د اسانه عملیاتو او موادو خوندي کولو لپاره د لاسي پری کټر سره:

• د غاړې ضخامت: 18mm

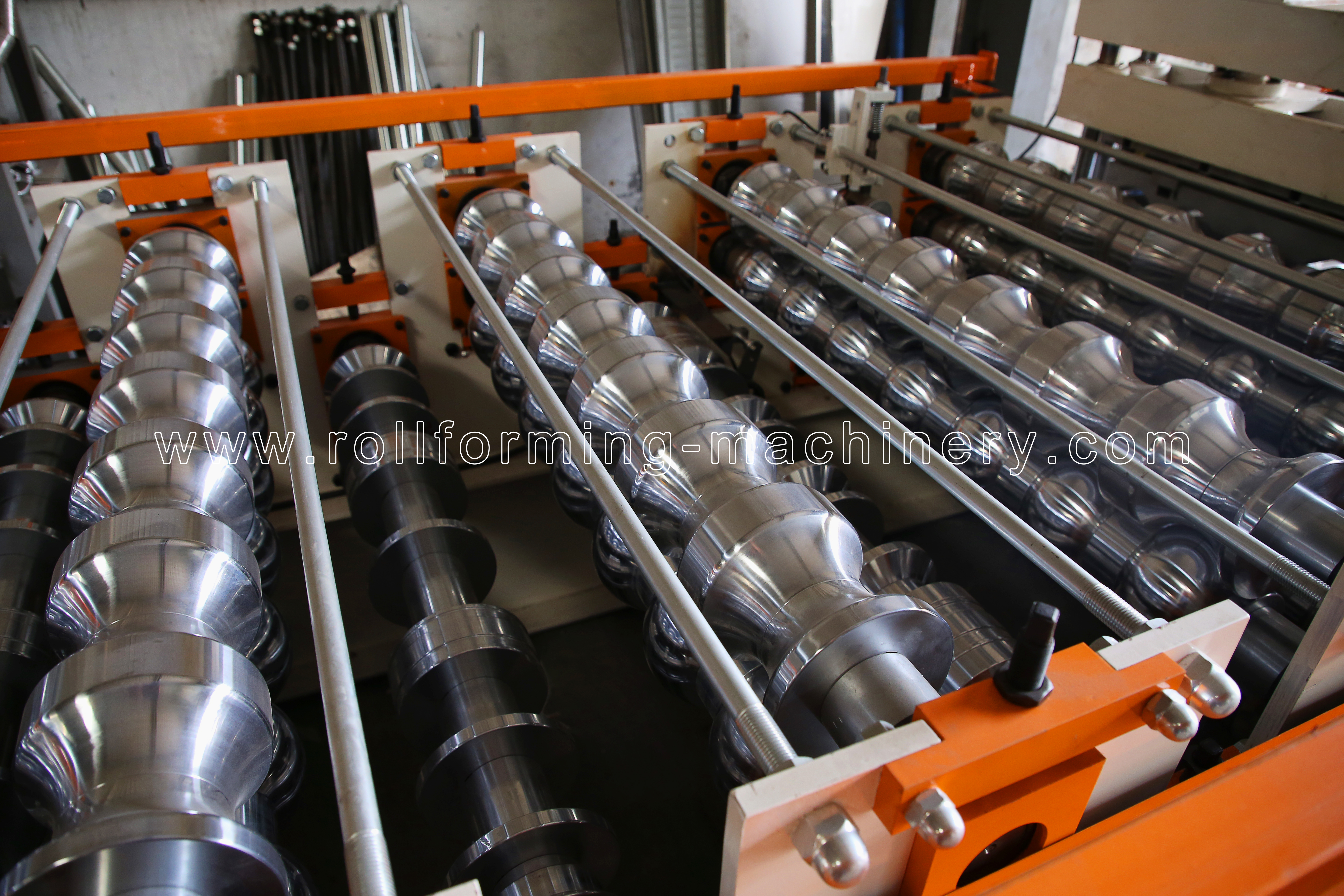

• د 45# فولادو څخه جوړ شوي رولرونه، CNC لیتونه، د تودوخې درملنه، سخت کروم د 0.04mm ضخامت سره پوښل شوی ، سطح د عکس درملنې سره

• د شافټونو قطر = ф90mm/ ф75mm، دقیق ماشین شوی؛

• د موټرو چلول، د ګیر / سپروکیټ لیږد، د جوړولو لپاره شاوخوا 14/18 مرحلې؛

• اصلي موټر = 7.5KW، د فریکونسۍ سرعت کنټرول، د سرعت سرعت تقریبا 15m/min

• دوه پرتونه په ورته وخت کې کار نشي کولی

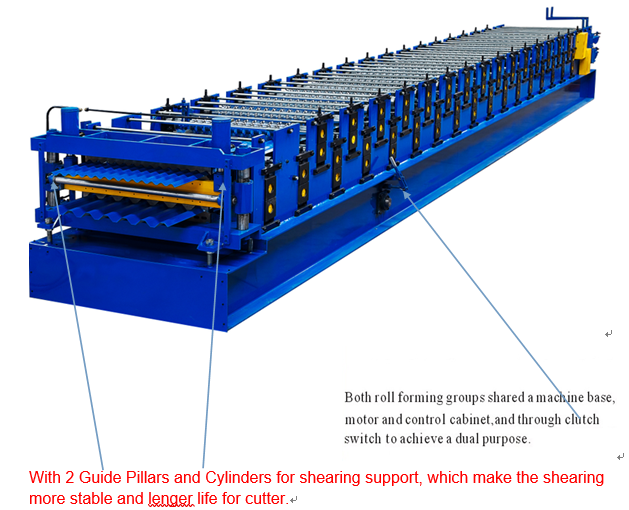

• د رول جوړولو دواړو ډلو د ماشین بیس، موټرو او کنټرول کابینې، او د کلچ سویچ له لارې د دوه ګوني هدف ترلاسه کولو لپاره شریک کړل.

• ټول سکرو بولټونه د 8.8 درجې سره ترڅو ډاډ ترلاسه شي چې د ماشین جوړښت په کلکه تنظیم او اوږد ژوند د ماشین اوږد مهال چلولو پرمهال.

• د اصلي جوړولو سرعت: 15-20m/min (د پرې کولو وخت شامل نه دی)

3) د هیدرولیک پوسټ پرې کولو وسیله:

په هر پینل کې د پاکې ، تحریف څخه پاک څنډې وړاندې کول ، د پرې کولو میکانیزم په خورا دقت سره کار کوي. بشپړ ځواک د وقف شوي هیدرولیک سټیشن لخوا رامینځته شوی ، د اصلي ډرایو سره همغږي شوي فعالیت ډاډمن کوي. د پرې کولو وسیلې مواد د پریمیم الیاژ څخه جوړ شوي ، د بې ساري سختۍ او پوښاک مقاومت لپاره دقیق تودوخې پروسس کوي. د غوره مایع روغتیا ساتلو لپاره ، سیسټم د پرمختللي فلټریشن سره مجهز دی ، د ملیونونو قطع کولو دورې په جریان کې اسانه او خاموش عملیات ډاډمن کوي.

• وروسته پرې کول، پرې کول ودرول، دوه ټوټې ټوټې کول بلیډونه، هیڅ خالي کول

• هیدرولیک موټور: 4kw، د هیدرولیک فشار حد: 0-8Mpa

• د پرې کولو وسیلې مواد: Cr12MoV ( = SKD11 لږترلږه یو ملیون ځله د پرې کولو ژوند سره ) ، د تودوخې درملنه HRC58-62 درجې ته

• د پرې کولو ځواک د اصلي انجن هیدرولیک سټیشن لخوا چمتو شوی

• د تیلو فلټر کولو لپاره د تیلو فلټر سره هیدرولیک سیسټم ، ترڅو ډاډ ترلاسه شي چې گردش شوي تیل پاک دي او د هیدرولیک سیسټم ژوند اوږدوي (لاندې عکس وګورئ)

• د هیدرولیک تیلو شمیره: Shell Tellus S2 M 46 یا مساوي ماډل

4) د PLC کنټرول سیسټم

د دې تجهیزاتو عصبي مرکز د دې پرمختللي ډیجیټل انٹرفیس دی. د انساني تېروتنې کمولو لپاره ډیزاین شوی، سیسټم چلونکو ته اجازه ورکوي چې په اسانۍ سره د بیچ مقدار او اوږدوالی پروګرام کړي. د مدغم برقیاتو ګړندی پروسس کولو وړتیا ډاډ ترلاسه کوي چې هر کټ د دقیقیت سره اجرا کیږي. دا سمارټ کنټرول مرکز د پام وړ لیږد تنظیموي کله چې د میخانیکي کلچ څخه کار اخلي ترڅو د پورتنۍ او ښکته جوړو پوړونو ترمینځ تیر شي.

• مقدار او د قطع کولو اوږدوالی په اوتومات ډول کنټرول کړئ

• سره یوځای شوی: PLC، انورټر، ټچ سکرین، کوډر، او داسې نور

• د کټ څخه تر اوږدوالی زغم ≤±1 mm

• کنټرول ولتاژ 24V

5) د وتلو ریک:

یوځل چې بشپړ شوي تختې دقیق برنامه شوي اوږدوالي ته شین شي ، دوی په اسانۍ سره د ترلاسه کولو میزونو ته لیږدول کیږي. دا د رګونو کمولو ډیزاین د نوي جوړ شوي ګلیز شوي ټایلونو یا ټراپیزایډل شیټونو اصلي سطحه ساتي ځکه چې دوی په لاسي ډول د بسته بندۍ لپاره بار شوي او سټیک شوي دي ، ډاډ ترلاسه کوي چې وروستی محصول په بې عیب حالت کې پای کارونکي ته رسیږي.

• بې واکه، 2 واحدونه ، د اسانه حرکت لپاره په دې کې د رولرونو سره

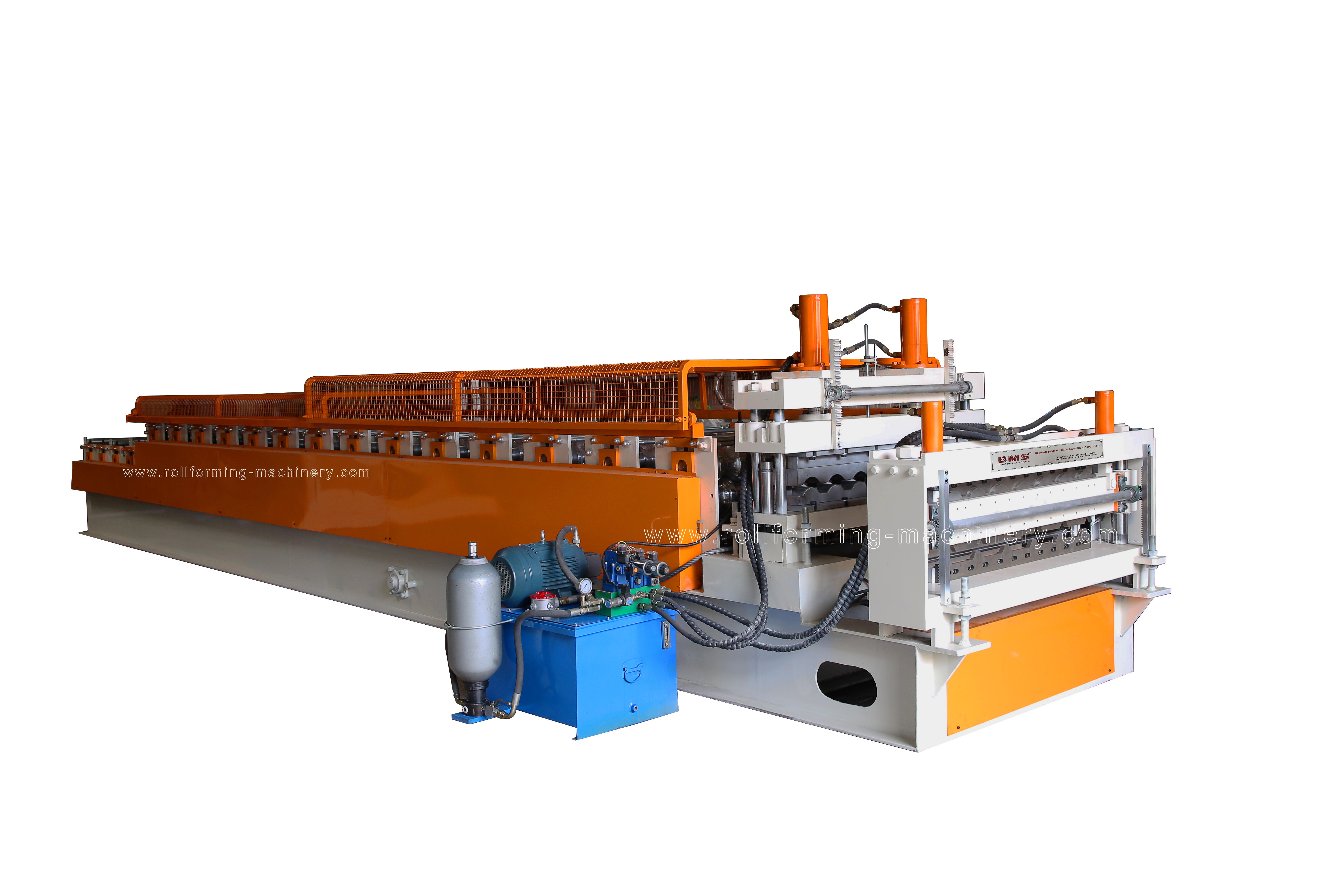

د ماشین عکس (یوازې د حوالې لپاره) او د غوښتنلیک ملاتړ

پورته مشخصات او عکسونه یوازې د حوالې لپاره دي ، دقیق یو ممکن یو څه توپیر ولري او ستاسو د ځانګړي دودیز اړتیاو پراساس ماشین ته راجع کولو ته اړتیا لري. موږ د پای څخه تر پای پورې هراړخیز ملاتړ چمتو کوو ، د لومړني پروفایل ډراینګ ډیزاین او تجهیزاتو تولید څخه د نصب لارښود او اوږدمهاله تخنیکي ملاتړ پورې. زموږ ژمنه دا یقیني کوي چې ستاسو تاسیسات بې بنسټه تولید ترلاسه کوي، د نړۍ په کچه د صنعتي، سوداګریزو او د استوګنې د چت غوښتنلیکونو لپاره د لوړ ځواک معماري پینل وړاندې کوي.
