سیفٹی کور کے ساتھ AG پینل رول بنانے والی مشین 0.3-0.8MM

اس کے ساتھ اشتراک کریں:

سیفٹی کور کے ساتھ AG پینل رول بنانے والی مشین 0.3-0.8MM

امریکہ/کینیڈا میں گرم فروخت

دستیابی:

مقدار:



استفسار کریں۔ ٹوکری میں شامل کریں۔

ماڈل:
YX19.05-914.4
برانڈ:
بی ایم ایس

مصنوعات کی تفصیل

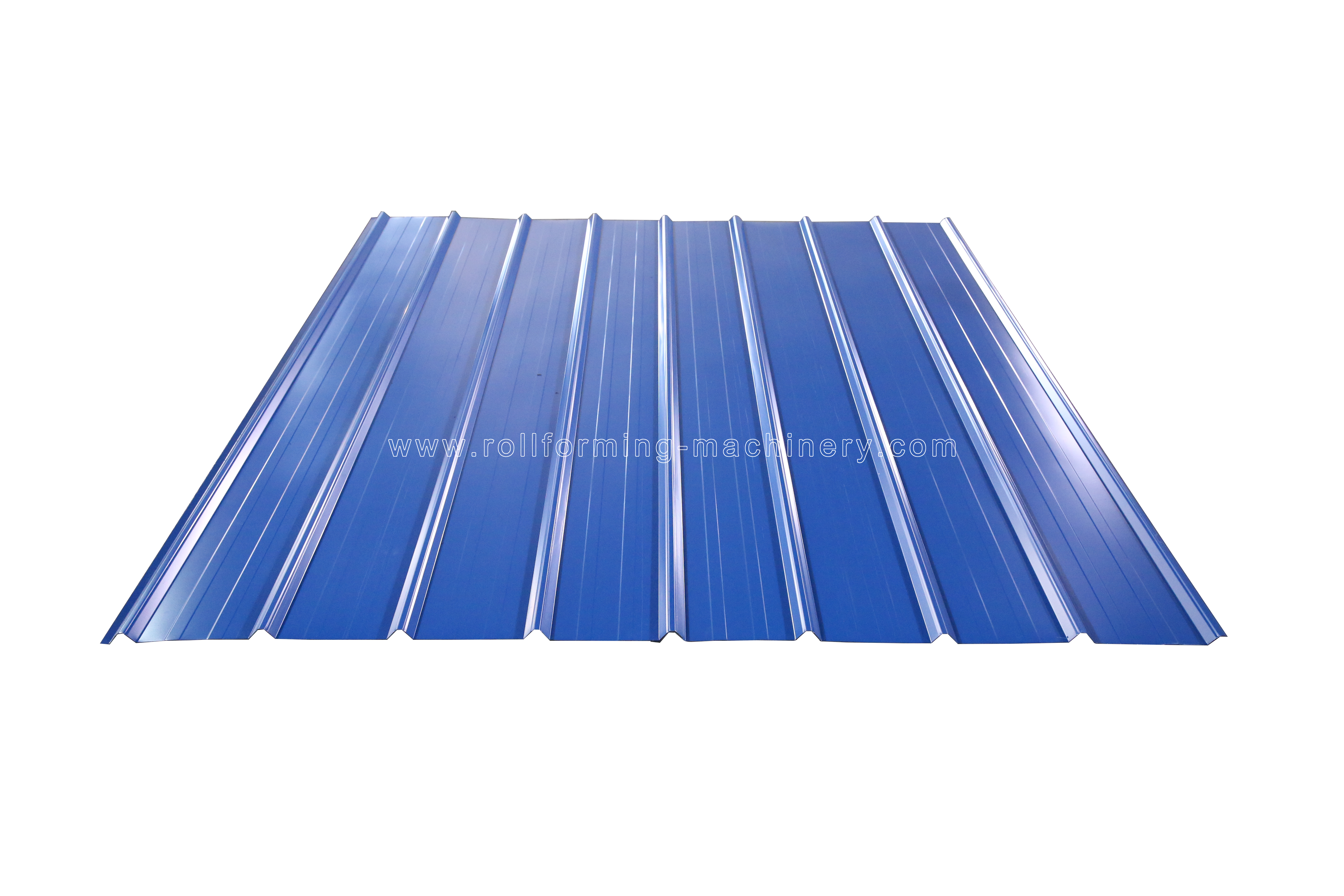

پروفائل

AG پینل رول بنانے والی مشین 0.3-0.8mm کی موٹائی کی حد کے ساتھ اعلی صحت سے متعلق دھات کی چھت اور دیوار کے پینل تیار کرنے کے لیے بنائی گئی ہے۔ درست پروفائل ڈیزائن درست جہتوں کو یقینی بناتا ہے، دھات کی تعمیر کے مختلف ایپلی کیشنز کے لیے بہترین ساختی سالمیت اور موسم کی مزاحمت فراہم کرتا ہے۔

مصنوعات کی تفصیل اور اہم پیرامیٹرز

ایک جامع حفاظتی کور سے لیس، یہ رول بنانے والی مل 15-20m/منٹ کی موثر پیداواری شرح کو برقرار رکھتے ہوئے آپریٹر کے تحفظ کو یقینی بناتی ہے۔ جستی (GI)، galvalume (GL)، اور کلر لیپت اسٹیل شیٹس کی پروسیسنگ کے لیے ڈیزائن کی گئی، مشین میں ایک مضبوط H450 اسٹیل باڈی فریم اور 20 مستحکم تشکیل دینے والے اسٹیشن ہیں۔ اعلی درجے کی PLC کنٹرول سسٹمز کا انضمام درست لمبائی کی پیمائش اور خودکار آپریشن کی اجازت دیتا ہے، جس سے یہ بڑے پیمانے پر تعمیراتی مواد کی تیاری کے لیے ایک مثالی حل ہے۔

نہیں	اہم پیرامیٹرز		رول تشکیل مل پیرامیٹرز
1.	مواد کی موٹائی	0.3-0.8 ملی میٹر	اسٹیشنوں کی تشکیل	20 قدم
2.	کھانا کھلانے کی چوڑائی	ڈرائنگ کے مطابق	باڈی فریم	H450
3.	درخواست کا مواد	GI، GL، رنگ لیپت شیٹ، جستی شیٹ	سائیڈ وال موٹائی	Q235 t18 ملی میٹر
4.	الیکٹریکل اسٹینڈرڈ	220V/60Hz/3Ph	شافٹ قطر	45#اسٹیل، φ75 ملی میٹر
5.	کٹر مواد	Cr12MoV	مین موٹر پاور	7.5KW
6.	پیداوار کی طاقت	350-550Mpa	سکرو بولٹ	گریڈ 8.8
7.	تشکیل کی رفتار	15-20m/منٹ	موثر چوڑائی	914.4 ملی میٹر
8.	کنٹرول سسٹم	PLC کنٹرول سسٹم	رولر	Gcr15، ہیٹ ٹریٹمنٹ HRC58—62
9.	ہائیڈرولک موٹر	4KW	مشین کا رنگ	نیلا+سیاہ+اورنج
10.	جانچ کا مواد	BMS مشین ٹیسٹنگ سے 2 ہفتے پہلے خریدنے کے لیے فیڈنگ میٹریل کا سائز فراہم کرے گا۔

کام کا بہاؤ

زیادہ سے زیادہ کارکردگی اور مسلسل پینل کے معیار کو یقینی بنانے کے لیے پیداواری عمل انتہائی خودکار ہے۔ مسلسل ورک فلو کوائل فیڈنگ سے لے کر حتمی پروڈکٹ اسٹیکنگ تک دستی مداخلت کو کم کرتا ہے:

ڈیکوائلر → فیڈنگ ڈیوائس → مین رول فارمنگ مل → ہائیڈرولک پوسٹ کٹنگ ڈیوائس → PLC کنٹرول سسٹم → ہائیڈرولک اسٹیشن → ایگزٹ ریک*3

مشین کے اجزاء ڈسپلے

فیڈنگ ڈیوائس

فیڈنگ ڈیوائس کو رول بنانے والی چکی میں آسانی سے مواد کی رہنمائی کرنے کے لئے بنایا گیا ہے، مؤثر طریقے سے مواد کے انحراف کو روکتا ہے اور فضلہ کو کم کرتا ہے۔ باڈی فریم کو 450# H قسم کے اسٹیل سے ویلڈیڈ کیا گیا ہے۔ غیر معمولی استحکام کے لیے اعلیٰ طاقت والے رولرس پریمیم 45# سٹیل سے تیار کیے جاتے ہیں ، CNC لیتھز کے ذریعے پروسیس کیے جاتے ہیں، اور پائیداری کو بہتر بنانے کے لیے گرمی کے ساتھ علاج کیا جاتا ہے۔ اختیاری بلیک ٹریٹمنٹ یا ہارڈ کروم کوٹنگ مخصوص پیداواری ضروریات کے مطابق دستیاب ہے۔

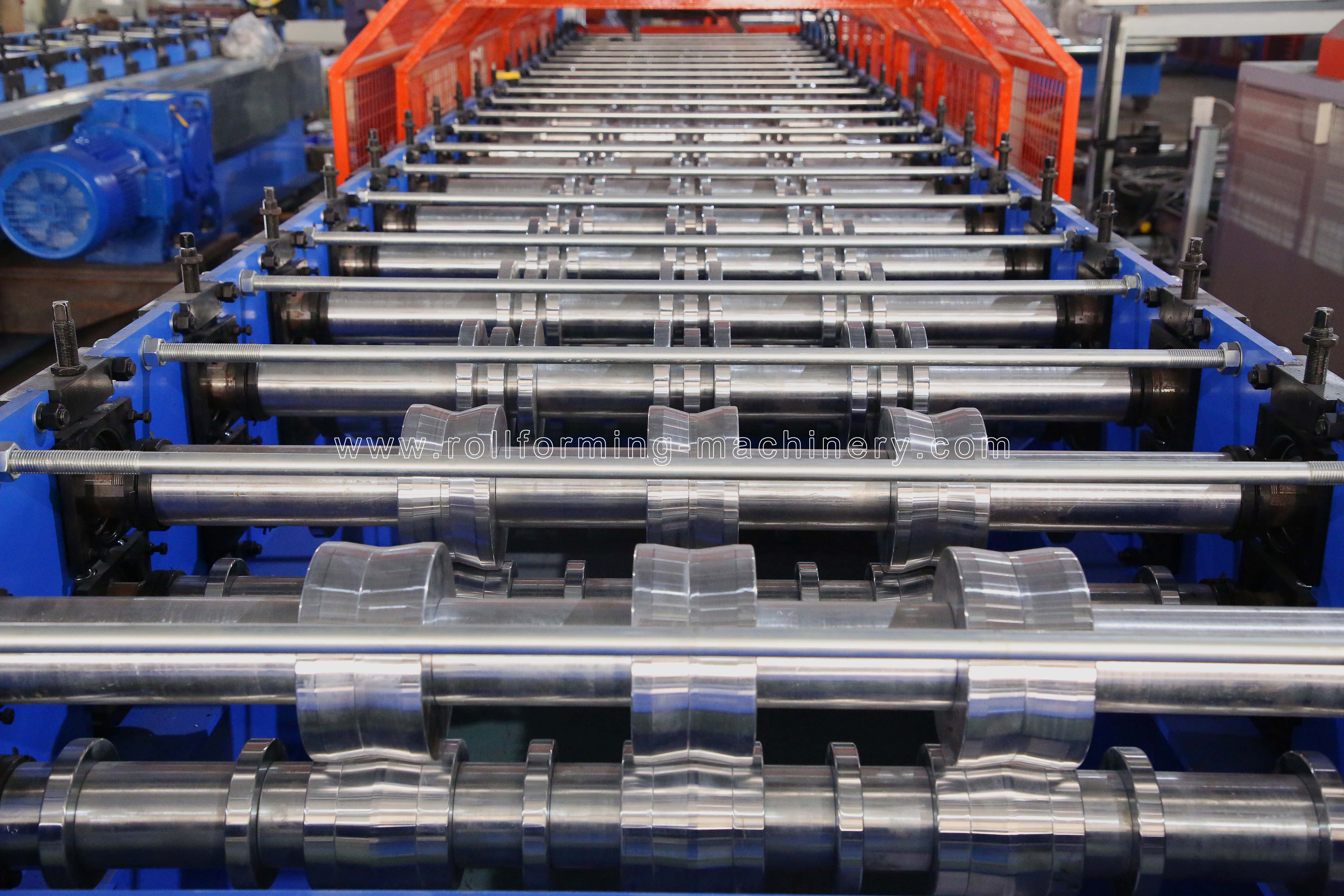

مین رول بنانے والی مل

پروڈکشن لائن کے بنیادی حصے کے طور پر کام کرتے ہوئے، مین رول بنانے والی مل عین مطابق پینل پروفائلز اور طویل مدتی لباس مزاحمت کو یقینی بناتی ہے۔ ایک موثر فیڈنگ میٹریل گائیڈ سے لیس، یہ تیز رفتار آپریشنز کے دوران مواد کو ضائع ہونے سے بچاتا ہے۔ مضبوط تعمیر مسلسل، ہیوی ڈیوٹی رول بنانے کے عمل کے دوران بھی مستحکم کارکردگی کی ضمانت دیتی ہے۔

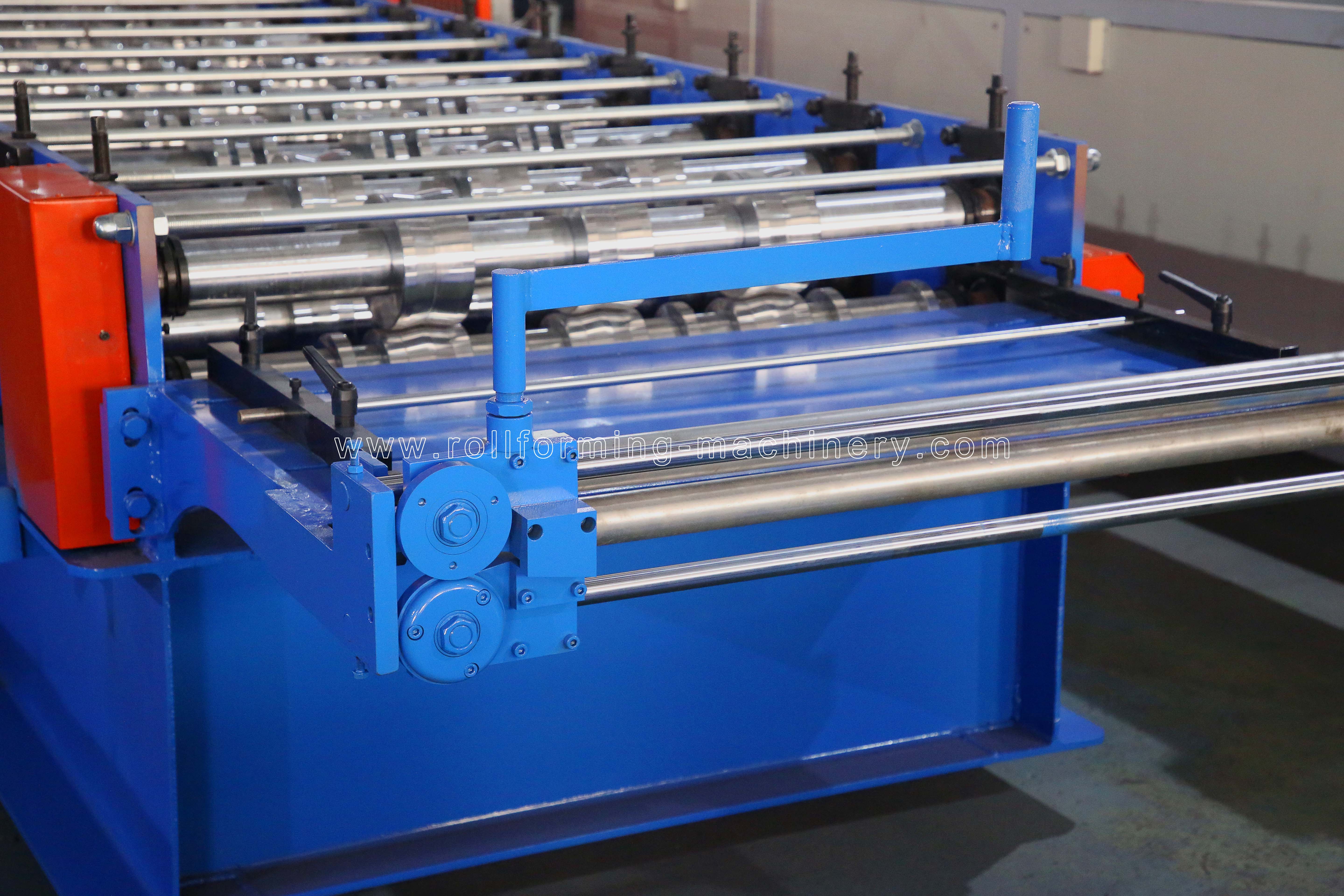

دستی پری کٹر

آسان آپریشن اور اہم مواد کی بچت کے لیے ڈیزائن کیا گیا، مینوئل پری کٹر PLC کنٹرول سسٹم کے ساتھ ذہانت سے جڑا ہوا ہے۔ PLC رول بنانے کے دوران مطلوبہ پروفائل کی لمبائی کا حساب لگاتا ہے۔ ایک بار جب مادی تبدیلی کی ضرورت ہوتی ہے، نظام آپریٹر کو متنبہ کرتا ہے کہ وہ مین مل میں داخل ہونے سے پہلے کوائل کو دستی طور پر قینچ کر لے۔ یہ جدید فنکشن اس بات کو یقینی بناتا ہے کہ مادی تبدیلیوں کے دوران کوئی فضلہ پیدا نہ ہو۔

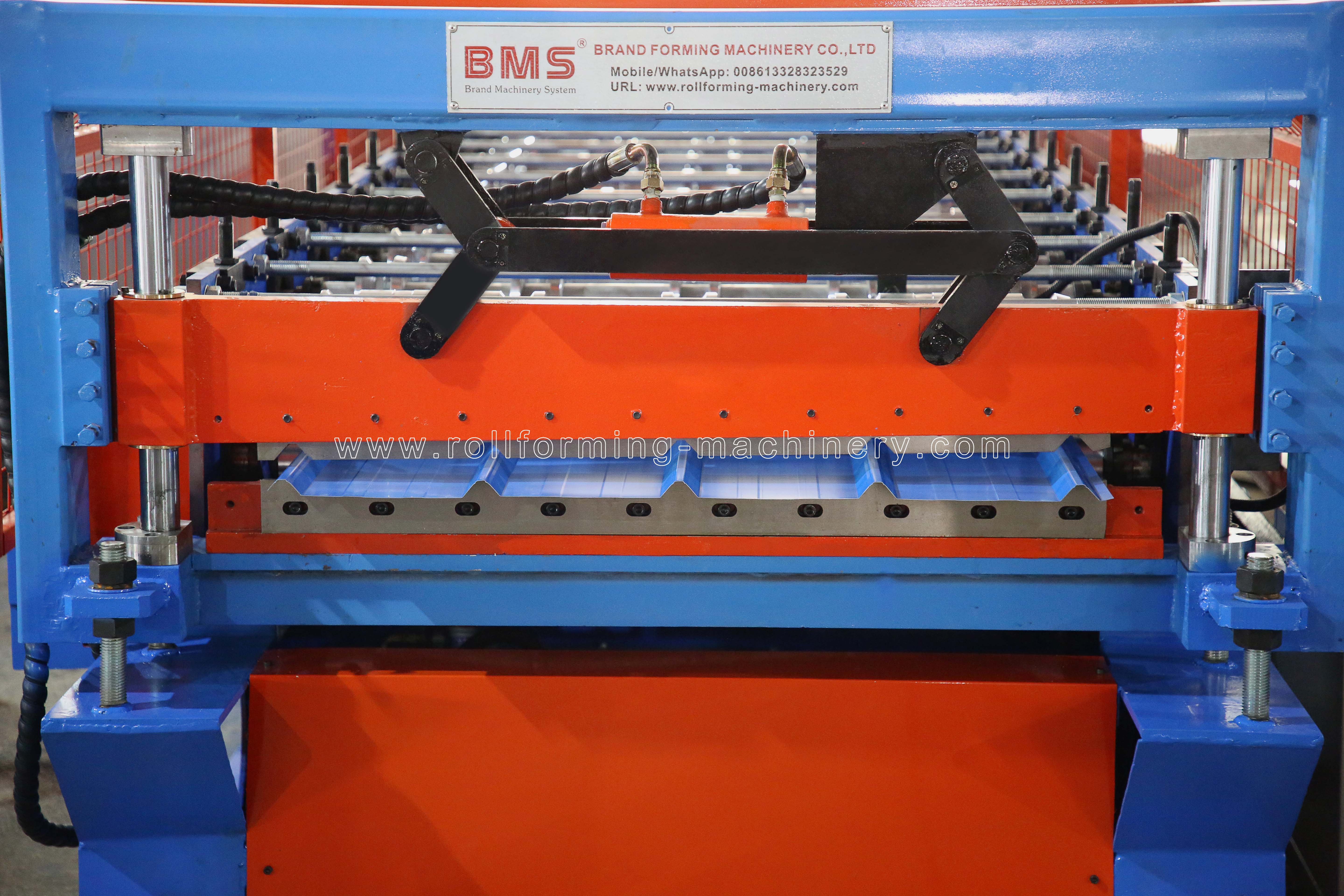

ہائیڈرولک پوسٹ کٹر

پوسٹ کٹنگ ڈیوائس میں دو ٹکڑوں کا کٹنگ بلیڈ ڈیزائن ہے جو بغیر کسی خالی یا خرابی کے صاف کٹ کو یقینی بناتا ہے۔ مین انجن ہائیڈرولک سٹیشن سے 3KW ہائیڈرولک موٹر سے تقویت یافتہ، یہ 0-16Mpa کا کٹنگ پریشر 2 سیکنڈ کے تیز کٹنگ ٹائم کے ساتھ فراہم کرتا ہے۔ کٹنگ ٹولز Cr12MoV (SKD11 کے مساوی) سے بنائے گئے ہیں، HRC58-62 میں ہیٹ ٹریٹ کیے گئے ہیں، جو کم از کم 10 لاکھ کٹوتیوں کی طویل عمر پیش کرتے ہیں۔

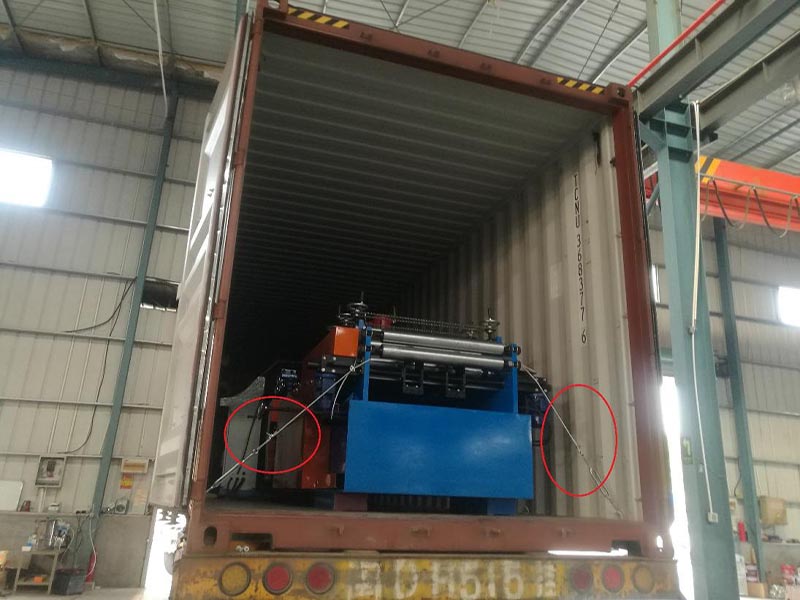

پیکیجنگ اور شپنگ

پیکنگ کا طریقہ: اس بات کو یقینی بنانے کے لیے کہ مشین آپ کی سہولت تک بہترین حالت میں پہنچے، ہم پیکیجنگ کے سخت معیارات کو نافذ کرتے ہیں۔ مشین کا مرکزی جسم ننگا ہے لیکن اسے ہیوی ڈیوٹی پلاسٹک فلم سے ڈھکا ہوا ہے ۔ دھول اور نمی کے سنکنرن سے بچانے کے لیے اس کے بعد اسے شپنگ کنٹینر میں لوڈ کیا جاتا ہے اور مضبوط اسٹیل وائر رسیوں اور تالے کا استعمال کرتے ہوئے مستقل طور پر طے کیا جاتا ہے۔ یہ پیشہ ورانہ پیکیجنگ طریقہ خاص طور پر طویل فاصلے تک سمندری نقل و حمل کی سختیوں کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔

مشین سے تیار کردہ مصنوعات اور فیکٹری کی تفصیلات

اے جی پینل رول بنانے والی مشین دھات کی چھت اور دیوار کے پینلز کے لیے اعلیٰ معیار کی پیداوار کی ضمانت دیتی ہے۔ ذیل میں ہماری جامع مینوفیکچرنگ سہولت کی صلاحیتوں پر تفصیلی نظر کے ساتھ ساتھ مشین کے ذریعہ تیار کردہ درست پروفائل مثالیں ہیں۔

درخواست کیس

AG پینل رول بنانے والی مشین کو پریمیم گریڈ AG پینل تیار کرنے کے لیے بنایا گیا ہے جو رہائشی اور تجارتی دونوں طرح کی تعمیر کے لیے صنعت کے سخت معیارات پر پورا اترتے ہیں۔ تیار شدہ پینلز درست طول و عرض، بہترین ساختی سالمیت، اور سطح کی مستقل تکمیل، مختلف آرکیٹیکچرل ایپلی کیشنز میں بہترین کارکردگی اور قابل اعتماد تنصیب کو یقینی بناتے ہیں۔

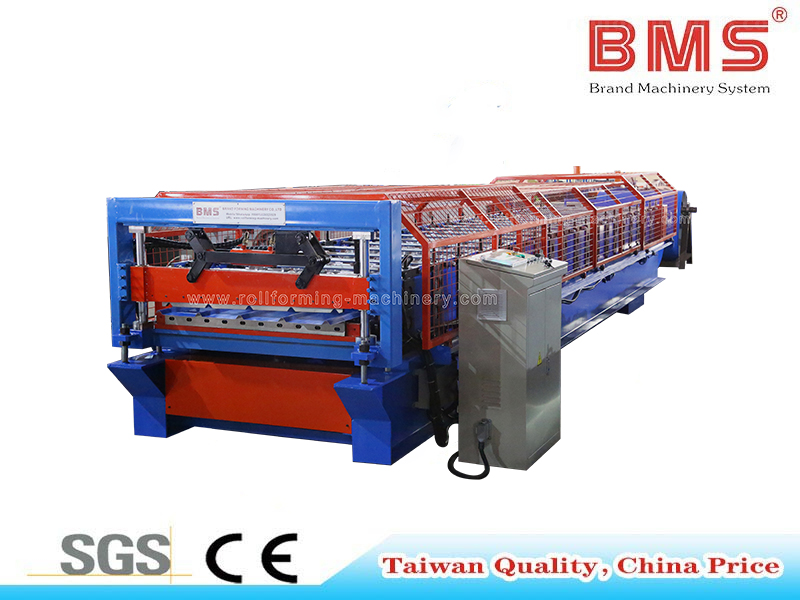

اے جی پینل رول بنانے والی مشین

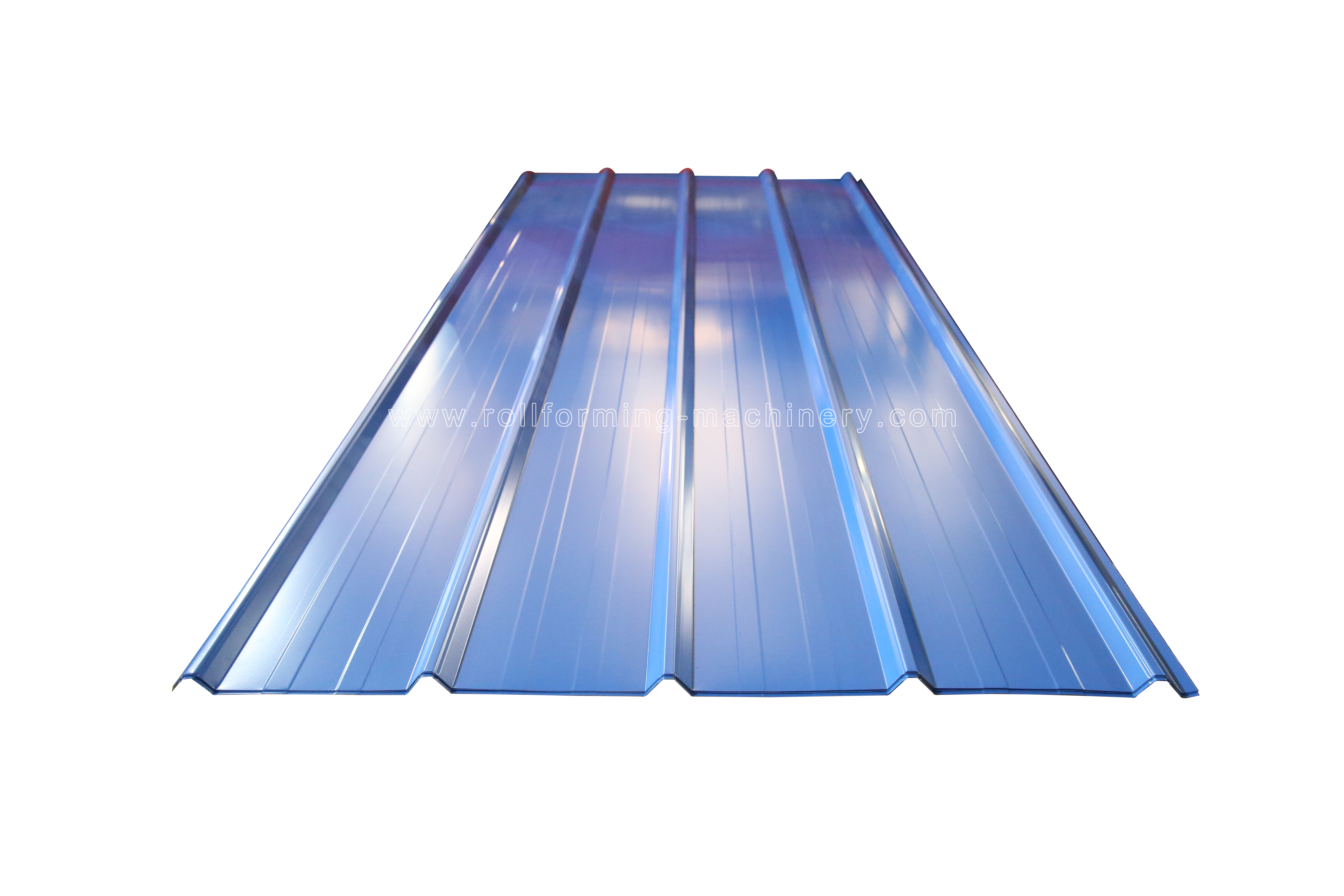

تیار شدہ AG پینل پروڈکٹ

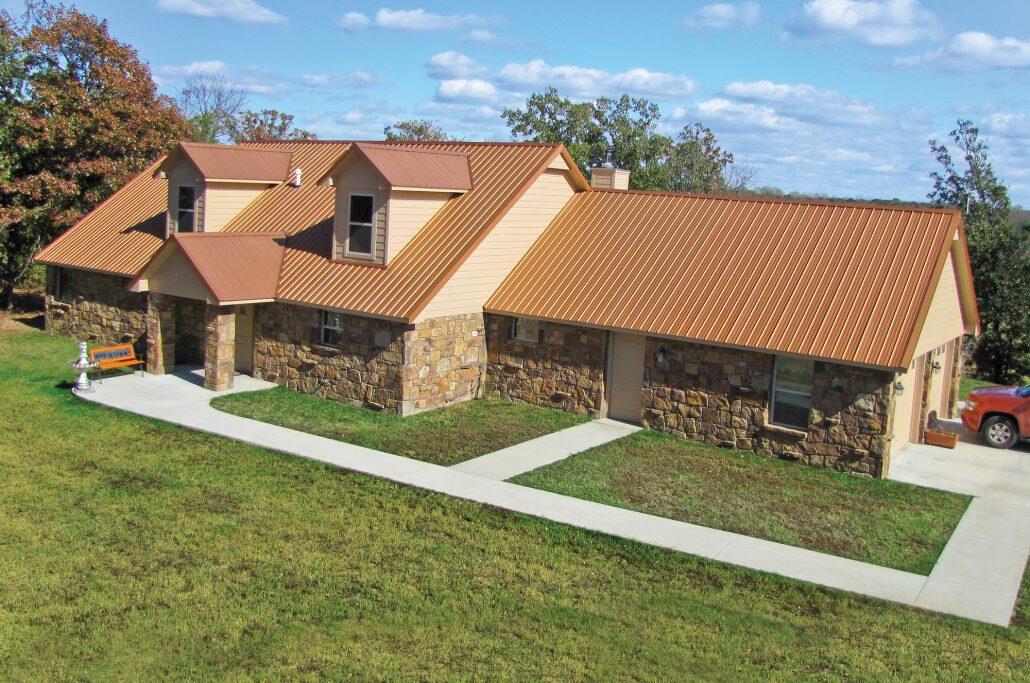

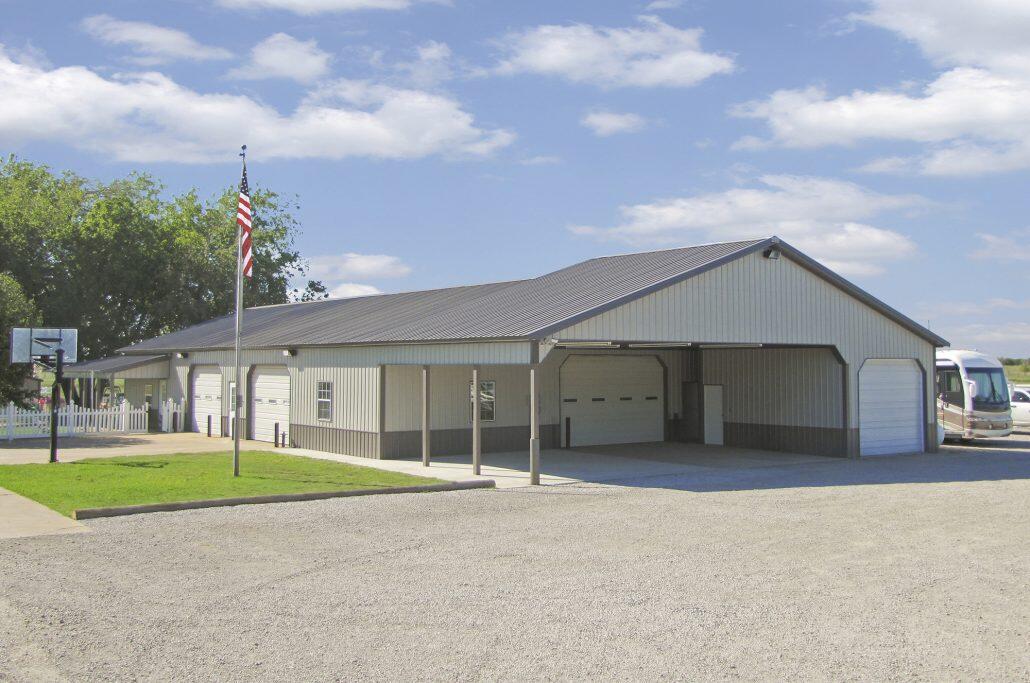

ان کی اعلیٰ موسمی مزاحمت، ساختی استحکام، اور بصری اپیل کی بدولت، اس آلات سے تیار کردہ AG پینل مختلف عمارتوں کے منصوبوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔ زرعی سہولیات اور صنعتی گوداموں سے لے کر جدید رہائشی چھتوں اور بیرونی دیواروں کی کلڈنگ تک، یہ پینل قابل اعتماد تحفظ اور دیرپا قدر فراہم کرتے ہیں، جو کہ آخر کار صارفین کے لیے دیکھ بھال کے خطرات کو مؤثر طریقے سے کم کرتے ہیں۔
