द्रुत तपशील
पॅलेट रॅक पोस्ट रोल फॉर्मिंग मशीन सिरीज YX50-50 हे कच्च्या गॅल्वनाइज्ड आणि कोल्ड-रोल्ड स्टील कॉइल्सचे स्ट्रक्चरल अपराइट्समध्ये रूपांतर करण्यासाठी इंजिनिअर केले आहे, जे हेवी-ड्यूटी सुपरमार्केट शेल्व्हिंगसाठी आवश्यक आहे. उपकरणांच्या शेजारी उभे असताना, ऑपरेटरला वेल्डेड स्टील फ्रेमची भरीव बिल्ड ताबडतोब लक्षात येते, जी ऑपरेशनल कंपन शोषून घेण्यासाठी आणि दीर्घकाळापर्यंत उत्पादन चालण्यावर परिपूर्ण मितीय अचूकता राखण्यासाठी डिझाइन केलेली असते. कोल्ड-रोल्ड स्टील आणि मशीन वंगणाचा विशिष्ट सुगंध 11 किलोवॅटच्या मुख्य मोटरच्या लयबद्ध, शक्तिशाली आवाजासोबत असतो. केवळ धातूला आकार देण्याऐवजी, हे उपकरण मोठ्या प्रमाणात स्टोरेज उत्पादनासाठी एक विश्वासार्ह पाया प्रदान करते, हे सुनिश्चित करते की उत्पादित प्रत्येक रॅक पोस्ट कठोर लोड-असर आवश्यकता पूर्ण करते. फॉर्मिंग प्रक्रिया स्वयंचलित करून, सुविधा व्यवस्थापक मॅन्युअल हाताळणी त्रुटी लक्षणीयरीत्या कमी करू शकतात आणि विस्तृत खरेदी करार पूर्ण करण्यासाठी आवश्यक सातत्यपूर्ण आउटपुट प्राप्त करू शकतात.
प्रोफाइल
YX50-50 मालिकेचे आर्किटेक्चरल प्रोफाईल अंतिम उत्पादनामध्ये इष्टतम वजन वितरण आणि संरचनात्मक कडकपणा प्रदान करण्यासाठी काळजीपूर्वक कॅलिब्रेट केले आहे. अभियांत्रिकी कार्यसंघाने टिकाऊपणाला प्राधान्य दिले, हार्ड क्रोम कोटिंगसह उपचार केलेले GCr15 अचूक-मशीन रोलर्स एकत्र केले. तयार रोलर्सच्या बाजूने हात चालवण्यामुळे एक उत्तम प्रकारे गुळगुळीत, काचेसारखी पृष्ठभाग दिसून येते जी फीडिंग सामग्रीवर शून्य ओरखडेची हमी देते. ही काळजीपूर्वक कारागिरी 14-स्टेशन तयार करण्याच्या प्रक्रियेच्या तीव्र दाबादरम्यान स्टीलचा संरक्षक गॅल्वनाइज्ड थर पूर्णपणे अबाधित राहते याची खात्री देते. हेवी-ड्यूटी H450 बेस एक स्थावर पाया प्रदान करतो, कारखान्याच्या मजल्यापर्यंत गिरणी घट्टपणे अँकर करतो. सतत, उच्च-आवाज उत्पादनावर अवलंबून असलेल्या सुविधांना हे मजबूत कॉन्फिगरेशन वेळोवेळी रॅक पोस्ट भूमितीमध्ये सूक्ष्म-विचलन रोखण्यासाठी आवश्यक वाटेल.
| नाही. |
मुख्य पॅरामीटर्स |
रोल फॉर्मिंग मिल पॅरामीटर्स |
| 1. |
डिकॉइलर |
पर्यायांसाठी मॅन्युअल/हायड्रॉलिक |
स्टेशन्स तयार करणे |
14 स्थानके |
| 2. |
कटर साहित्य |
Cr12MOV |
बेस |
H450 |
| 3. |
एम अटेरियल जाडी |
1.5-2.5 मिमी |
बाजूच्या भिंतीची जाडी |
Q235 t18 मिमी |
| 4. |
हायड्रोलिक मोटर
|
5.5 किलोवॅट |
शाफ्ट व्यास |
φ70 मिमी
|
| 5. |
अर्ज साहित्य |
Gi/CRC |
मुख्य मोटर पॉवर |
11 किलोवॅट |
| 6. |
उत्पन्न शक्ती |
245-550MPa |
स्क्रू बोल्ट |
ग्रेड 8.8 |
| 7. |
निर्मिती गती |
१६ मी/मिनिट |
टाय रॉड |
ф22 गॅल्वनाइज्ड |
| 8. |
प्रभावी आकार |
ग्राहक डिझाइन म्हणून |
रोलर |
GCr15(=EN31 स्टील), अचूक मशीन केलेले, हार्ड क्रोम कोटेड |
| 9. |
नियंत्रण प्रणाली |
पीएलसी नियंत्रण प्रणाली |
प्रक्रिया मोड |
सीएनसी लेथ, हिअर ट्रीटमेंट, हार्ड क्रोम कोटेड, जाडी 0.04 मिमी |
| 10. |
चाचणी साहित्य |
BMS मशीन चाचणीच्या 2 आठवड्यांपूर्वी खरेदी करण्यासाठी फीडिंग साहित्याचा आकार प्रदान करेल |
कामाचा प्रवाह
सिंक्रोनाइझ मेकॅनिकल इंजिनिअरिंगमधील उत्पादन क्रम हा एक मास्टरक्लास आहे. प्रक्रिया डीकॉइलरपासून सुरू होते, जिथे कच्च्या स्टीलच्या कॉइल्सला पद्धतशीरपणे अनस्पूल केले जाते आणि मार्गदर्शक उपकरणामध्ये दिले जाते. जसे की धातू रोल फॉर्मिंग मिलमध्ये प्रवेश करते, तंतोतंत कालबद्ध यांत्रिक संक्रमणांची मालिका फ्लॅट शीटला जटिल, लोड-बेअरिंग प्रोफाइलमध्ये आकार देते. बुद्धिमान पीएलसी टच स्क्रीन नियंत्रण प्रणाली ऑपरेशनच्या मध्यवर्ती मेंदूचे कार्य करते. ऑपरेटर सहजपणे विशिष्ट बॅचचे प्रमाण आणि अचूक लांबीची परिमाणे इनपुट करू शकतात, पूर्णपणे स्वयंचलित चक्र सुरू करतात जे मॅन्युअल मोजण्याचे अंदाज काढून टाकते. वर्कफ्लोचा कळस हायड्रॉलिक पोस्ट-कटिंग डिव्हाइसवर होतो. समर्पित 5.5 KW मोटरद्वारे समर्थित, Cr12MoV कटर ब्लेड निर्णायक, स्वच्छ कातरणे देते. हायड्रॉलिक प्रेसची समाधानकारक, जड धडधड एक परिपूर्ण कटची पुष्टी करते, दातेरी बुरांपासून मुक्त, तयार पोस्ट एक्झिट रॅकवर सरकण्यापूर्वी.
डेकोइलर→ फीडिंग गाइड डिव्हाइस → रोल फॉर्मिंग मिल→ हायड्रोलिक पोस्ट-कटिंग डिव्हाइस→ पीएलसी सिस्टम→ हायड्रोलिक स्टेशन→ एक्झिट रॅक
मशीन घटक प्रदर्शन
YX50-50 सिस्टीममधील प्रत्येक वैयक्तिक मॉड्यूल जास्तीत जास्त सहनशक्ती आणि ऑपरेशनल सुरक्षिततेसाठी तयार केले गेले आहे. डिकॉइलर यंत्रणा, मॅन्युअल आणि हायड्रॉलिक दोन्ही पर्यायांमध्ये उपलब्ध आहे, मोठ्या प्रमाणात स्टील कॉइल्स मोजलेल्या नियंत्रणासह हाताळते, सामग्रीची ढिलाई किंवा धोकादायक अनस्पूलिंग प्रतिबंधित करते. ओळीच्या खाली सरकताना, प्राथमिक रोल फॉर्मिंग मिल 14 फॉर्मिंग स्टेशन दर्शवते, प्रत्येक गॅल्वनाइज्ड ф22 टाय रॉड्स आणि ग्रेड 8.8 स्क्रू बोल्टद्वारे लॉक केलेले आहे. हायड्रोलिक स्टेशन एका खोल, रेझोनंट यांत्रिक नाडीसह चालते, ज्यामुळे कटिंगनंतरच्या टप्प्यासाठी आवश्यक असलेला प्रचंड दाब निर्माण होतो. कटिंग ब्लेड स्वतः, Cr12MoV वरून बनावट आणि कठोर उष्णता उपचारांच्या अधीन, एक दशलक्ष चक्रांपेक्षा जास्त आयुर्मान आहे. हा अपवादात्मक पोशाख प्रतिकार थेट कमीत कमी डाउनटाइम आणि व्यस्त उत्पादन मजल्यांसाठी कमी देखभाल खर्चामध्ये अनुवादित करतो.

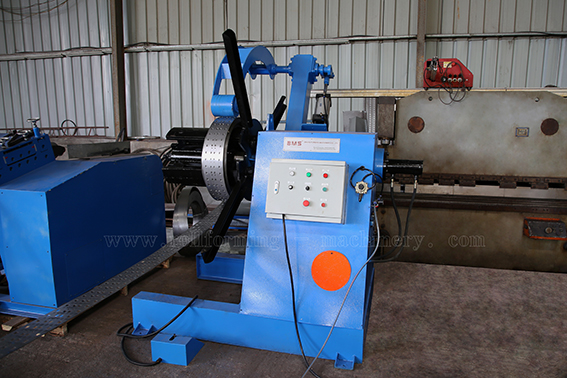

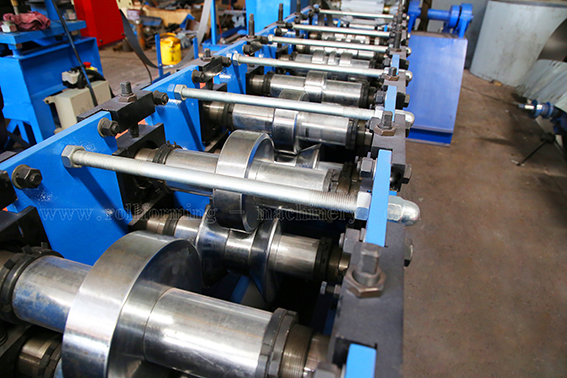

डेकोइलर रोल फॉर्मिंग मिल

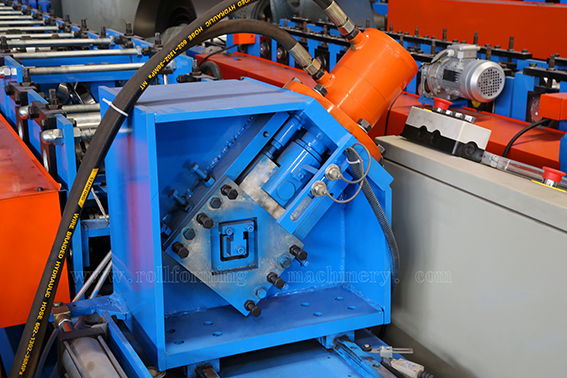

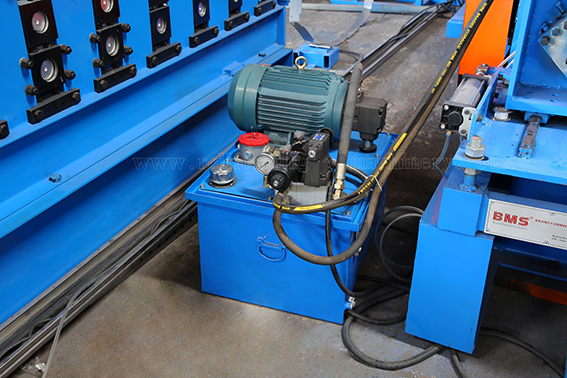

हायड्रोलिक स्टेशन हायड्रोलिक पोस्ट-कटर डिव्हाइस
मशीन उत्पादित उत्पादने
अंतिम आउटपुटमध्ये काळजीपूर्वक तयार केलेल्या रॅक पोस्ट्सचा समावेश असतो, ज्याचे वैशिष्ट्य त्यांच्या तीक्ष्ण, परिभाषित कोन आणि सुसंगत भिंतीची जाडी असते. तयार झालेले Q235 स्टील प्रोफाइल हाताळताना, एखाद्याला धातूचे घन, निर्दयी स्वरूप जाणवू शकते, जे व्यावसायिक वातावरणात प्रचंड उभ्या भारांना समर्थन देण्यास सक्षम आहे. मशीन 1.5 मिमी ते 2.5 मिमी पर्यंतच्या सामग्रीच्या जाडीवर कुशलतेने प्रक्रिया करते, विस्तृत पुनर्कॅलिब्रेशनची आवश्यकता न घेता वेगवेगळ्या संरचनात्मक आवश्यकतांशी जुळवून घेते. सीएनसी-लेथेड घटकांची अचूकता हे सुनिश्चित करते की प्रत्येक भोक, वाकणे आणि फ्लँज अचूकपणे संरेखित होते, रॅक त्यांच्या अंतिम गंतव्यस्थानावर पोहोचल्यावर जलद असेंबली सुलभ करते. पायाभूत सुविधा प्रकल्पांसाठी सुसंगततेचा हा स्तर महत्त्वाचा आहे जेथे विचलनाचा एक मिलीमीटर देखील संपूर्ण शेल्व्हिंग कॉन्फिगरेशनमध्ये व्यत्यय आणू शकतो.
जागतिक निर्यात, पॅकेजिंग आणि सर्वसमावेशक समर्थन
आंतरराष्ट्रीय पारगमनासाठी जड औद्योगिक यंत्रसामग्री सुरक्षित करण्यासाठी सावध तयारीची आवश्यकता आहे. प्रत्येक रोल फॉर्मिंग मशीन विशिष्ट अँटी-डस्ट आणि अँटी-रस्ट प्रोटेक्टीव्ह फिल्म्समध्ये लपेटलेले असते, जे संवेदनशील विद्युत घटक आणि बेअर मेटल पृष्ठभागांना कठोर, खारट सागरी हवेपासून संरक्षण करते. शिपिंग कंटेनरच्या आत, हेवी-ड्यूटी स्टील वायर दोरी वापरून उपकरणे कठोरपणे अँकर केली जातात, अशांत सागरी प्रवासादरम्यान स्थलांतर होण्याचा धोका पूर्णपणे तटस्थ करते.
व्यापार क्षमता आणि तांत्रिक सहाय्य
80 पेक्षा जास्त देशांमध्ये निर्यात करण्याच्या सिद्ध ट्रॅक रेकॉर्डसह, आमची लॉजिस्टिक टीम जटिल कस्टम दस्तऐवजीकरण कार्यक्षमतेने हाताळते, एक अखंड खरेदी अनुभव सुनिश्चित करते. विनंती केल्यावर थेट ऑपरेशनल व्हिडिओ देखील उपलब्ध आहेत, डिस्पॅच करण्यापूर्वी मशीनच्या द्रव कार्यप्रदर्शनाचे एक पारदर्शक, रिअल-टाइम दृश्य प्रदान करतात.
- लवचिक व्यापार अटी: आम्ही प्रमाणित T/T आणि L/C सह, विश्वसनीय 45-दिवसांच्या उत्पादन लीड टाइमसह जोडलेल्या एकाधिक पेमेंट व्यवस्थेचे समर्थन करतो.
- विस्तारित वॉरंटी: तुमच्या गुंतवणुकीचे अनपेक्षित यांत्रिक समस्यांपासून संरक्षण करून, 24 महिन्यांच्या सर्वसमावेशक भागांच्या वॉरंटीचा ग्राहकांना फायदा होतो.
- आजीवन समर्थन: कोणत्याही ऑपरेशनल प्रश्नांचे त्वरित निराकरण करण्यासाठी आजीवन ऑनलाइन तांत्रिक समर्थनाद्वारे आमच्या समर्पित अभियांत्रिकी कार्यसंघामध्ये प्रवेश करा.
- ऑन-साइट प्रशिक्षण: ज्या सुविधांसाठी हाताशी मार्गदर्शन आवश्यक आहे, आम्ही सर्वसमावेशक स्थापना आणि ऑपरेटर प्रशिक्षणासाठी अनुभवी अभियंत्यांना परदेशी ठिकाणी पाठवतो.
