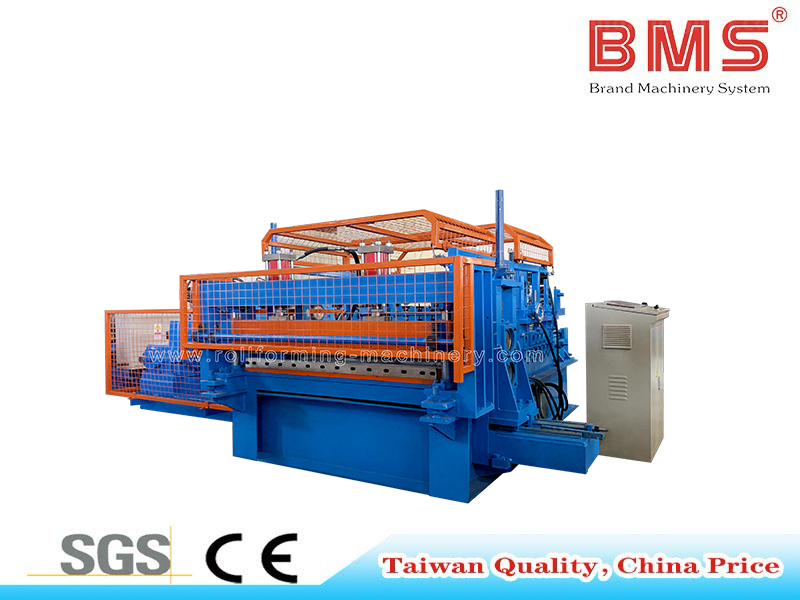

Macchina automatica per taglio a misura e linea di taglio ad alta precisione (tipo Taiwan)

Macchina automatica per taglio a misura e linea di taglio ad alta precisione (0,5-2,0 mm * 1250 mm)

Progettata per una precisione eccezionale e prestazioni pesanti, la macchina per linee di taglio e taglio automatico ad alta precisione rappresenta un aggiornamento fondamentale per i moderni impianti di lavorazione dei metalli. Basandosi su filosofie di progettazione avanzate originarie di Taiwan e del Giappone, questa apparecchiatura offre un'esperienza operativa incredibilmente stabile con emissioni acustiche significativamente ridotte durante le corse ad alta velocità. Quando ti trovi accanto alla linea operativa, il ronzio silenzioso dei servomotori e la lavorazione senza vibrazioni delle bobine zincate e dei materiali PPGI trasmettono immediatamente la sua integrità costruttiva superiore.

Il corpo macchina principale è sottoposto a rigorose lavorazioni di rinvenimento, tempra e lavorazione di precisione CNC per eliminare lo stress interno. Ciò garantisce che il quadro strutturale rimanga inalterato anche dopo anni di produzione continua e in grandi volumi. Integrando questi progetti strutturali raffinati, le strutture possono ridurre drasticamente gli sprechi di materiale e risolvere i colli di bottiglia comuni associati a lunghezze di taglio incoerenti. Rappresenta una soluzione completa progettata per elevare le vostre capacità produttive, offrendo una finitura metallica impeccabile su ogni lamiera lavorata riducendo al minimo l'intervento manuale.

Flusso di lavoro operativo e automazione intelligente

Decoiler → Dispositivo di guida di alimentazione → Dispositivo di livellamento → Dispositivo di taglio → Taglio idraulico dei montanti → Tavolo di uscita

La sequenza operativa è meticolosamente progettata per ottimizzare il flusso del materiale e garantire un'assoluta precisione dimensionale. Il processo inizia presso lo svolgitore, passando dolcemente al dispositivo di guida di alimentazione che garantisce un perfetto allineamento. Da lì, il materiale entra nel dispositivo di livellamento per ottenere una planarità assoluta, seguito dal dispositivo di taglio per una precisa separazione della larghezza. Infine, il meccanismo idraulico di post-taglio esegue un taglio pulito e senza bave prima che il materiale finito poggi sul tavolo di uscita. Questo flusso progressivo garantisce che ogni bobina venga trasformata in lamiere perfettamente dimensionate con zero graffi superficiali.

Gli operatori apprezzeranno la natura intuitiva di questo flusso di lavoro. L'avanzato sistema di controllo touch screen PLC consente l'attivazione con un solo tocco e il taglio automatizzato a lunghezza fissa. Questa automazione intelligente non solo abbassa drasticamente la soglia operativa, ma ottimizza anche l'allocazione della manodopera all'interno della struttura, consentendo al team di concentrarsi su obiettivi di produzione più ampi anziché su costanti aggiustamenti della macchina.

Componenti principali della macchina e integrità strutturale

L'affidabilità di qualsiasi linea di lavorazione industriale è dettata dal calibro dei suoi componenti interni. Questa linea di taglio a misura e di taglio è arricchita con marchi riconosciuti a livello internazionale, tra cui elementi elettrici e idraulici di Siemens, Schneider e SKF. Una selezione così intransigente dei componenti garantisce stabilità a lungo termine e un tasso di guasti straordinariamente basso, mantenendo i programmi di produzione nei tempi previsti senza tempi di fermo imprevisti.

Gli alberi principali sono forgiati in acciaio legato Cr40# ad alta resistenza, fornendo l'enorme rigidità torsionale necessaria per il taglio trasversale e di taglio ad alta precisione. Inoltre, i rulli Cr12mov vengono sottoposti a una precisa lavorazione al tornio CNC e a un trattamento termico specializzato per ottenere una durezza di HRC58-62. Ciò garantisce che mantengano il loro profilo cilindrico impeccabile contro il costante attrito della lavorazione del metallo. Questa meticolosa attenzione alla metallurgia dei componenti si traduce in tagli più puliti, dimensioni esatte e una durata prolungata dell'intera linea di produzione.

NO.	Parametri principali		Parametri del laminatoio per profilatura
1.	Spessore del materiale	0,5-2,0 mm	Stazioni di formazione	14 passaggi
2.	Larghezza di alimentazione	400.650.800.1000.1250mm	Base	H400, Tubo Rettangolare
3.	Materiale di applicazione	Bobina zincata, PPGI	Spessore della parete laterale	Q235 diametro 22mm
4.	Norma elettrica	415 V/3 fasi/50 Hz	Diametro dell'albero	Acciaio Cr40#, φ60mm
5.	Diametro svolgitore manuale	420-φ520 mm	Potenza del motore principale	18,5KW
6.	Forza di snervamento	235-345 MPa	Bulloni a vite	Grado 8.8
7.	Velocità di formazione	0-100 m/min	Larghezza effettiva	Come progettazione del cliente
8.	Sistema di controllo	Sistema di controllo PLC	Rullo	Cr12mov, torni CNC, trattamento dell'udito, HRC58-62
9.	Servomotore	4,4 kW/2,9 kW	Colore macchina	Blu+Nero+Arancione
10.	Materiale di prova	BMS fornirà la dimensione del materiale di alimentazione da acquistare 2 settimane prima del test della macchina

Visualizzazione dei componenti della macchina e ispezione visiva

Visualizzare la struttura resistente di questo macchinario rivela la dedizione alla sicurezza operativa e alla longevità meccanica. Il dispositivo di alimentazione è progettato con guide robuste che afferrano saldamente la bobina in entrata, prevenendo qualsiasi deviazione laterale durante l'alimentazione ad alta velocità. Adiacente alle parti mobili attive, lo scudo di sicurezza trasparente ma resistente agli urti offre agli operatori una linea visiva chiara, proteggendoli al tempo stesso da eventuali detriti.

Il motore di guida principale, il fulcro del sistema, fornisce una coppia costante senza l'eccessiva generazione di calore tipica dei modelli inferiori. Insieme al meccanismo Gear Box Driving calibrato con precisione, la trasmissione della potenza è straordinariamente fluida. Puoi sentire fisicamente l'assenza di forti vibrazioni, una testimonianza dell'ingranamento impeccabile degli ingranaggi interni. Ogni modulo qui visualizzato è rivestito con una resistente finitura blu, nera e arancione, che fornisce un'eccellente resistenza all'usura industriale e alla corrosione.



                          Protezione di sicurezza del dispositivo di alimentazione



                          Guida principale della scatola ingranaggi del motore di guida

Supporto completo e consegna globale sicura

L'acquisizione di apparecchiature di elaborazione avanzate richiede assoluta fiducia sia nella consegna che nel supporto operativo a lungo termine. Comprendiamo che i macchinari pesanti devono attraversare gli oceani in sicurezza, motivo per cui ogni unità è sottoposta a rigorosi protocolli di imballaggio prima della spedizione.

• Imballaggio marino sicuro: l'intera macchina è avvolta in una pellicola specializzata a prova di umidità e ruggine, che protegge in modo completo i sensibili sistemi elettronici PLC e i rulli metallici incontaminati dagli ambienti marini difficili e dall'umidità.
• Stabilizzazione del container: l'attrezzatura è meticolosamente fissata all'interno del container di spedizione utilizzando funi metalliche di acciaio di tipo industriale, garantendo zero movimenti o stress strutturali durante il trasporto.
• Copertura della garanzia estesa: una garanzia completa di 24 mesi sull'attrezzatura garantisce tranquillità, sottolineando la nostra fiducia nella stabilità operativa a lungo termine della macchina.
• Distribuzione tecnica globale: forniamo supporto tecnico online a vita e siamo pronti a inviare ingegneri esperti per installazioni in loco all'estero e una formazione completa per gli operatori.

Questa costante dedizione al servizio post-vendita garantisce che il vostro investimento continui a produrre risultati di alta precisione, mantenendo la massima efficienza operativa per i decenni a venire. Dalla configurazione iniziale alle operazioni quotidiane in corso, la nostra struttura di supporto è progettata per potenziare il successo della tua struttura.
