د بکس پروفایل او نالی شوي شیټ او ګلیز شوي ټایل لپاره درې پرتونه رول جوړولو ماشین

سره شریک کړئ:

د بکس پروفایل او نالی شوي شیټ او ګلیز شوي ټایل لپاره درې پرتونه رول جوړولو ماشین

په 1 کې 3 د کثیر فعالیت

شتون:

مقدار:



پوښتنه وکړه په باسکیټ کې اضافه کړئ

ماډل:
YX36-250-1000+YX 32-242.5-970+YX37-205-1025
نښه:
BMS

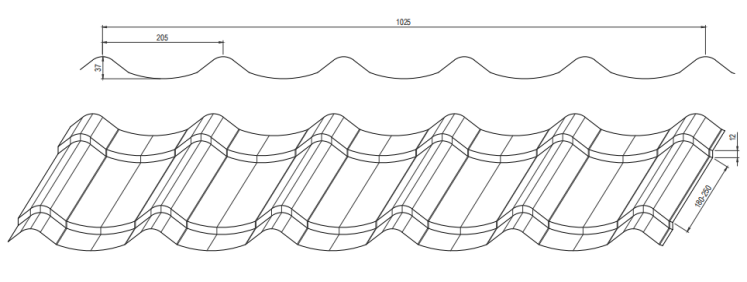

پروفایل

EXMV84CR4ISJKEVGRYTG I8ZFBP779A96JKFBWKWT6UJ _P(067MXMCN271BE`64Q

د محصول تفصیل

مواد	د تطبیق وړ مواد	پی پی جی ایل
	د موادو ضخامت	0.4-0.8mm
	د حاصل قوت سره	235-345Mpa
کویل	د تغذیې پراخوالی	1250
	د کویل ID حد	508mm±30mm
	ظرفیت	Max. 8 ټنه.
ماشین	د بنسټ چوکاټ	H450
	رولر مواد	45# فولاد، CNC لیتونه، د تودوخې درملنه، سخت کروم لیپت.
	د رولر سټیشن	18/20/18-د جوړولو لپاره مرحلې
	د شافټ قطر	ф90/75mm، د لوړ فریکونسۍ پروسس کول
	د جوړولو سرعت	18m/min
کټر	سختۍ	د تودوخې درملنه HRC58-62 درجې ته
کټر	د زغم کمول	≤±1mm
ځواک	د موټر چلولو لاره	ګیر / سپروکیټ لیږد
	اصلي موټور	11KW، د فریکونسی سرعت کنټرول
	د کټر لپاره پمپ موټور	4KW
د PLC کنټرول سیسټم	انورټر	شنایډر
	ټچ سکرین	شنایډر
	کوډ کوونکی	KOYO (جاپان برانډ) یا OMRON (جاپان برانډ)
	د ولتاژ کنټرول	24V

ځانګړتیاوې

1. د کلچ له لارې د 3 پروفایلونو لپاره یو ماشین: د بکس پروفایل (Trapezoidal Profile)، کرغیډ شوی شیټ او ګلیز شوي ټیل، د تجهیزاتو پانګه اچونه، د سمندري بار وړلو او قیمتي فابریکې ځای.

2. پوسټ شییر د 4 بیرینګ شافټونو لخوا لارښود دی چې د تختې د burr وړیا پرې کولو لپاره.

د کار جریان

لاسي ډیکویلر → د تغذیه کولو لارښود وسیله → د رول جوړولو سیسټم → هیدرولیک پوسټ پرې کولو وسیله → د وتلو ریک → د PLC کنټرول سیسټم

تخنیکي مشخصات ns

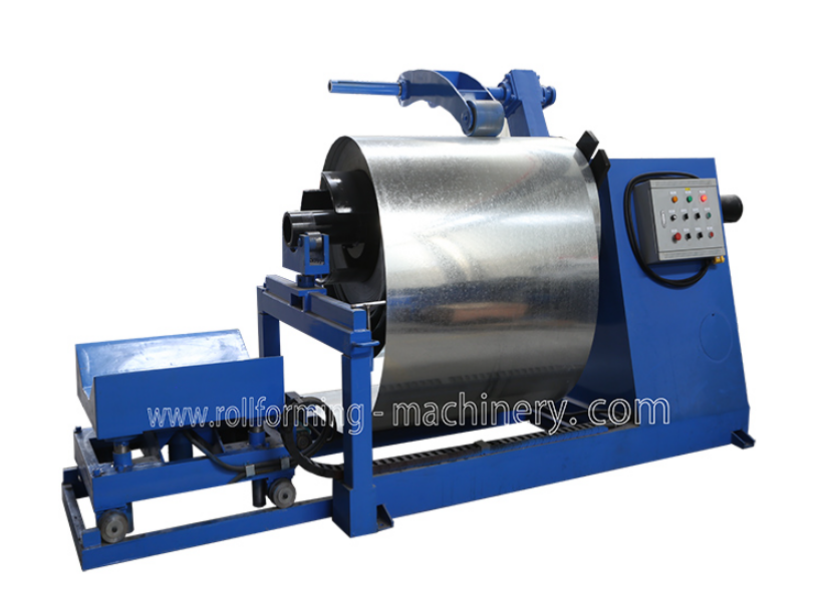

1) 8 ټنه هیدرولیک ډیکویلر: یو سیټ

اتومات کنټرول د فولادو کویل داخلي بور انقباض او ودروي

Max. د تغذیې عرض: 1250mm، د کویل ID حد 508mm ± 30mm

ظرفیت: 8 ټنه XNO1GLR0KVGZKKB_GY

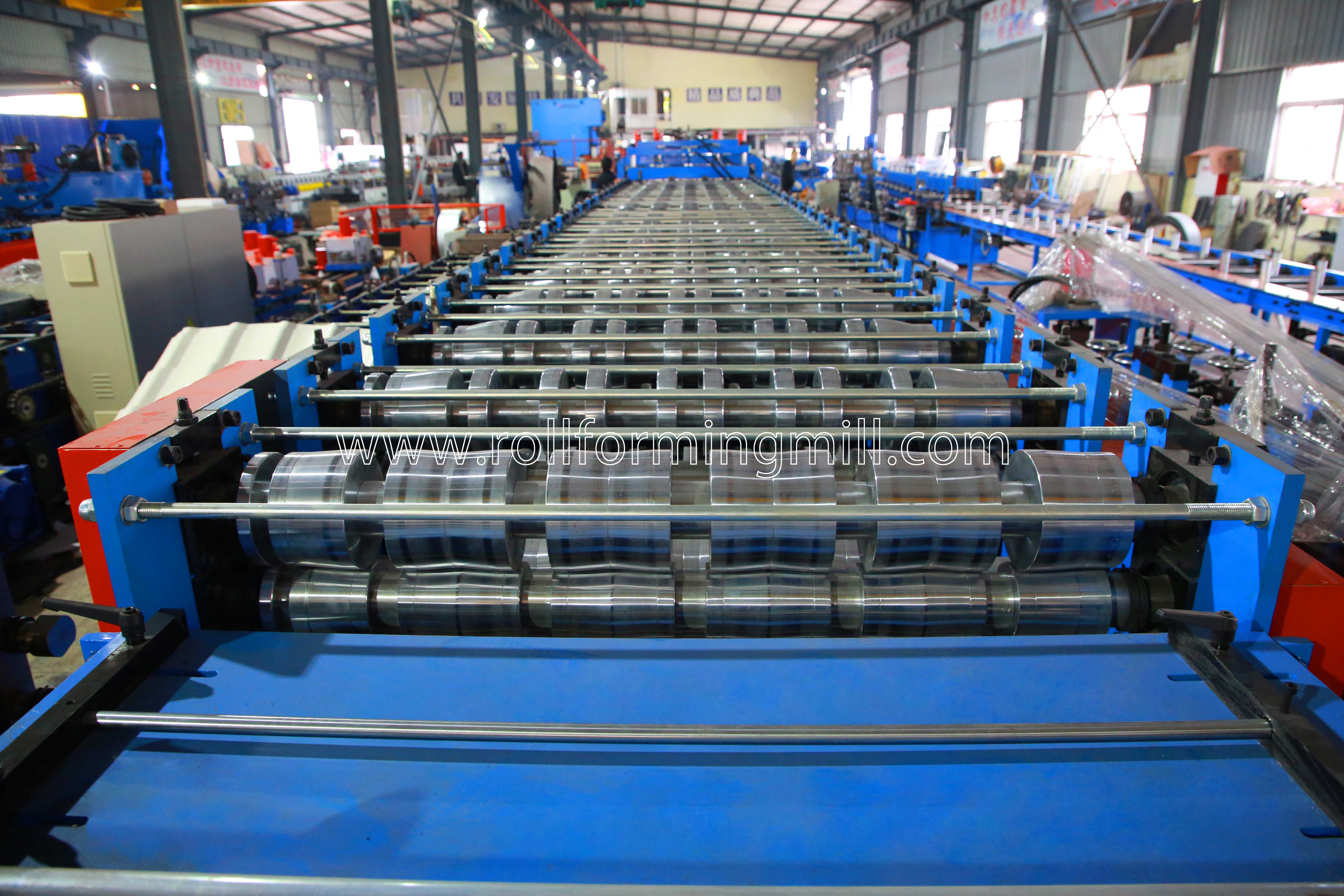

2) د تغذیې لارښود وسیله

د لارښود موقعیت د لارښود لخوا د مناسبو موادو تغذیه کولو لپاره تنظیم کیدی شي.

016A5131

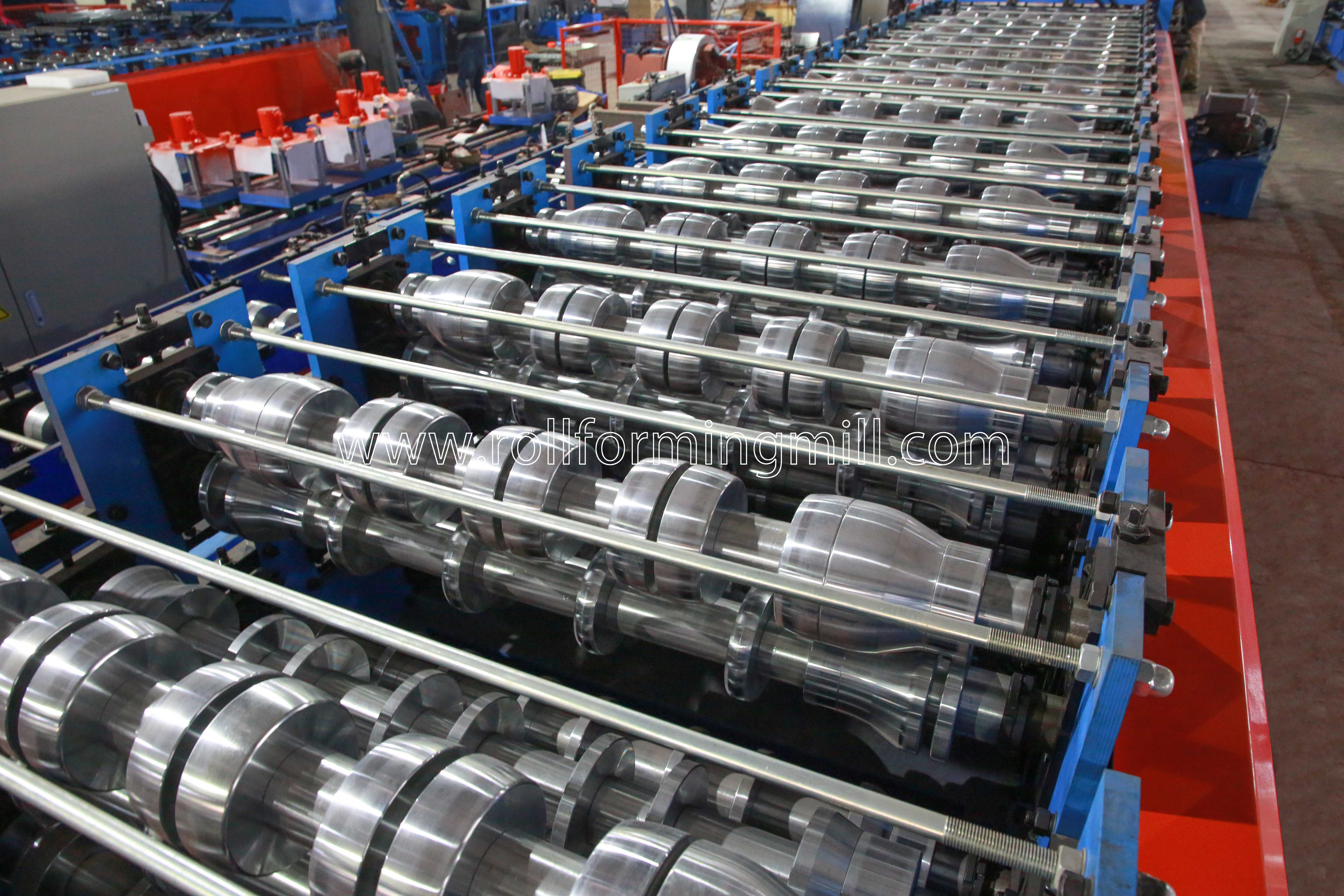

4) اصلي ماشین

رولرونه د 45# دقیق ماشین څخه جوړ شوي، سخت کروم لیپت شوي؛ د 0.5mm ضخامت سره، سطح د عکس درملنې سره (د اوږد ژوند لپاره او د زنګ ضد)؛

شافټونه د 45# فولادو څخه جوړ شوي ، قوی کول او تودوخه کول، سخت کروم

د بدن چوکاټ د ویلډینګ په واسطه د 450 # H ډول فولاد څخه جوړ شوی

016A5077

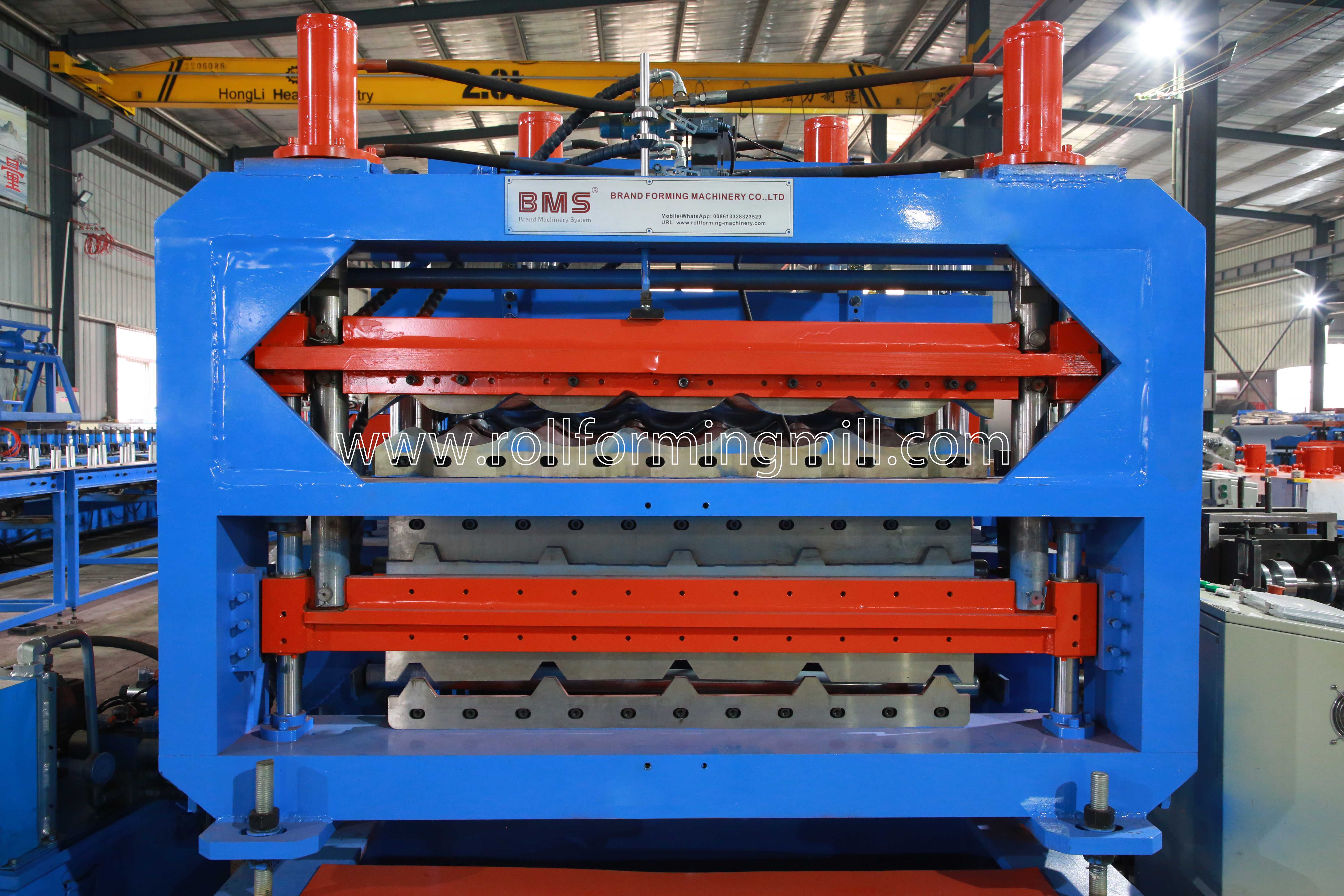

4) د هیدرولیک پوسټ پرې کولو وسیله

د لوړ کیفیت مولډ سټیل Cr12MoV لخوا جوړ شوی ، د تودوخې درملنې سره، HRC58-62

د کټټر چوکاټ د ویلډینګ په واسطه د لوړ کیفیت 18mm فولادو پلیټ څخه جوړ شوی

هیدرولیک موټور: 4KW ، د هیدرولیک فشار حد: 0-16Mpa

016A5123

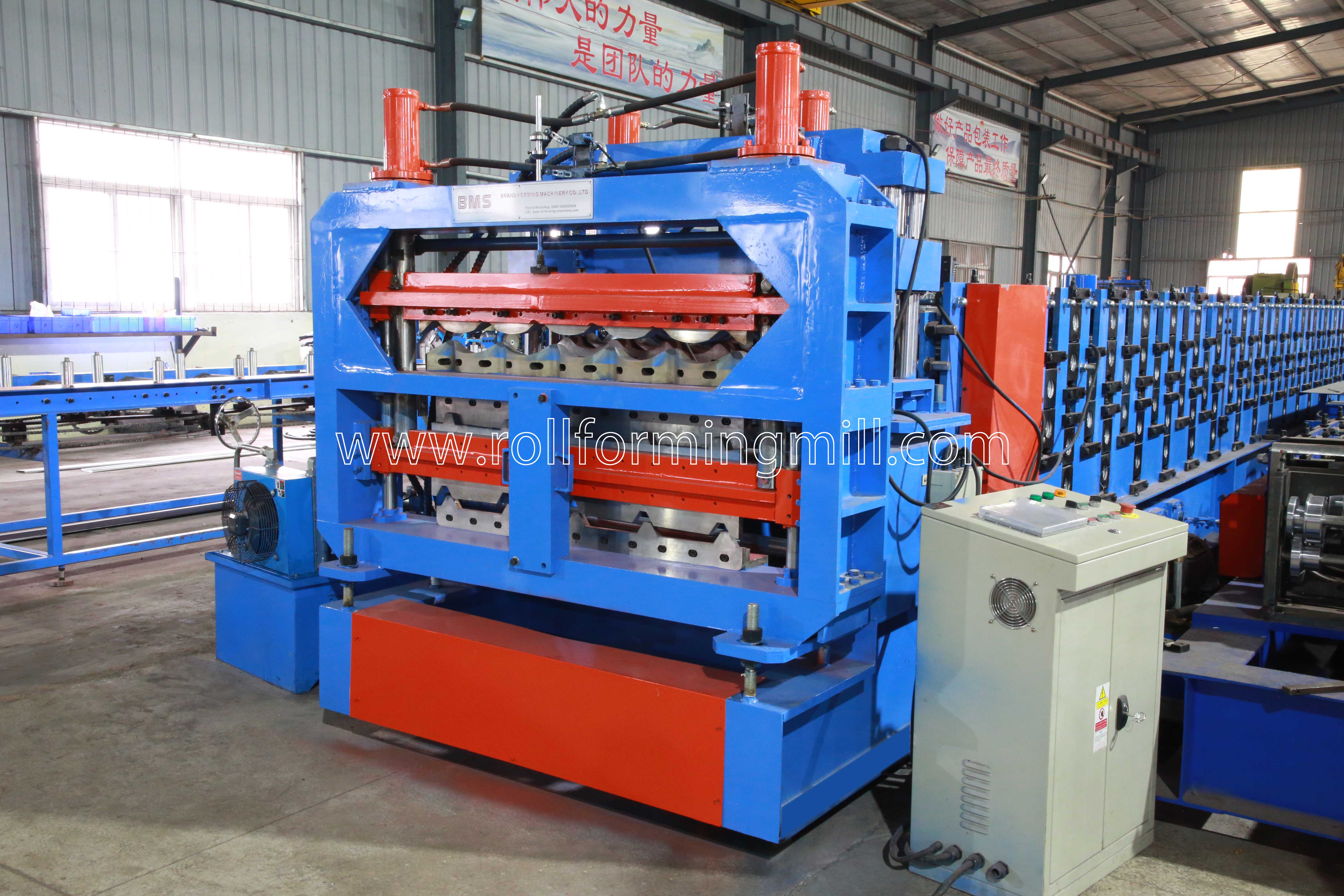

5) د PLC کنټرول سیسټم

مقدار او د قطع کولو اوږدوالی په اتوماتيک ډول کنټرول کړئ.

په ټچ سکرین کې د تولید ډاټا (د تولید بسته، پی سیز، اوږدوالی، او نور) داخل کړئ.
دا کولی شي تولید په اتوماتيک ډول پای ته ورسوي.
سره یوځای شوی: PLC، انورټر، ټچ سکرین، کوډر، او داسې نور.

016A5115

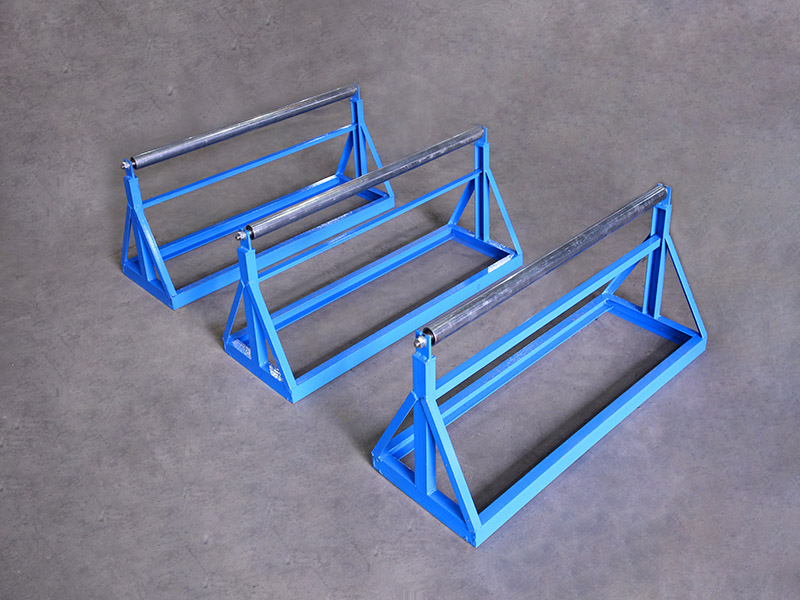

6) د وتلو ریک : درې واحدونه

20200316171137_19269

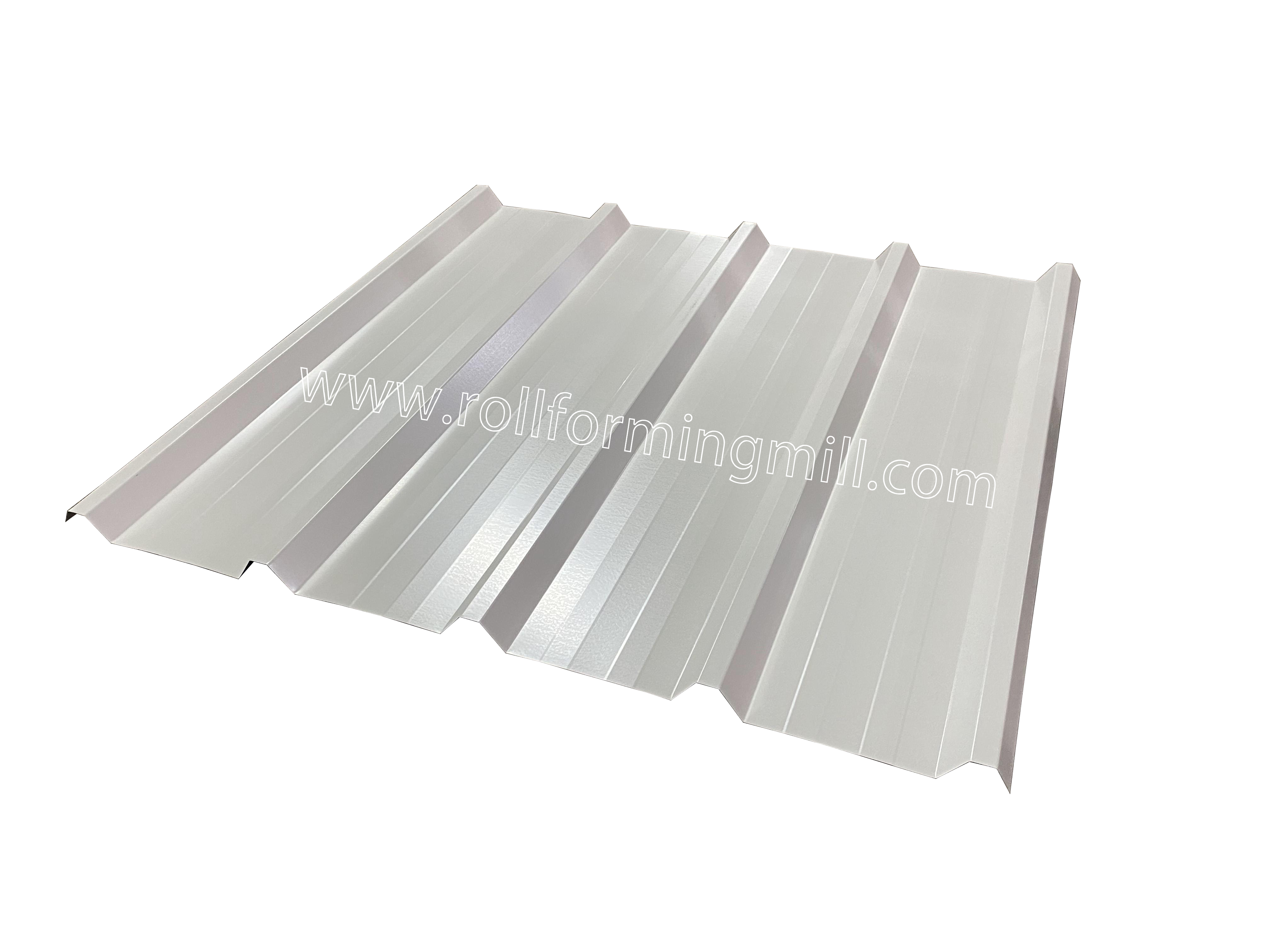

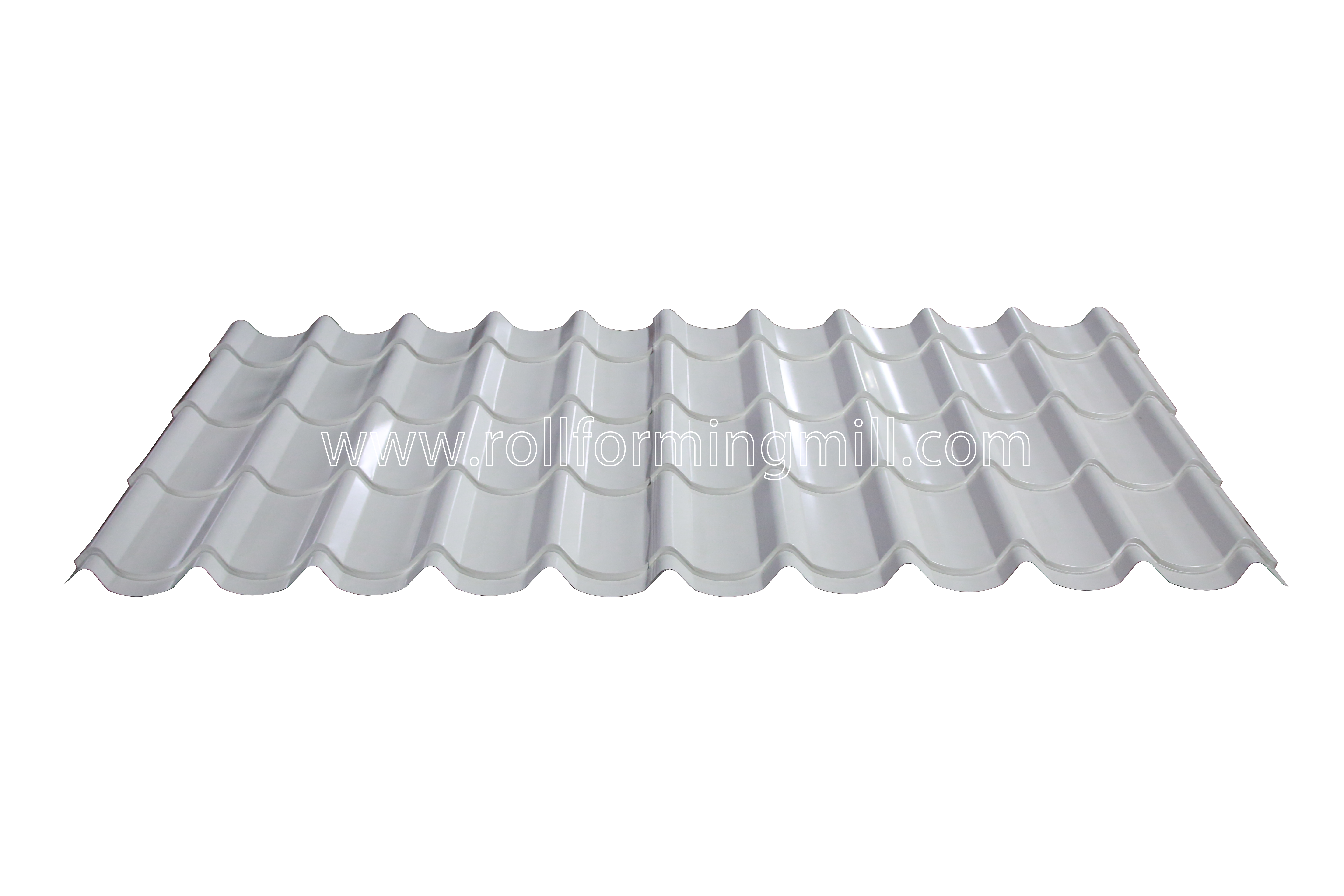

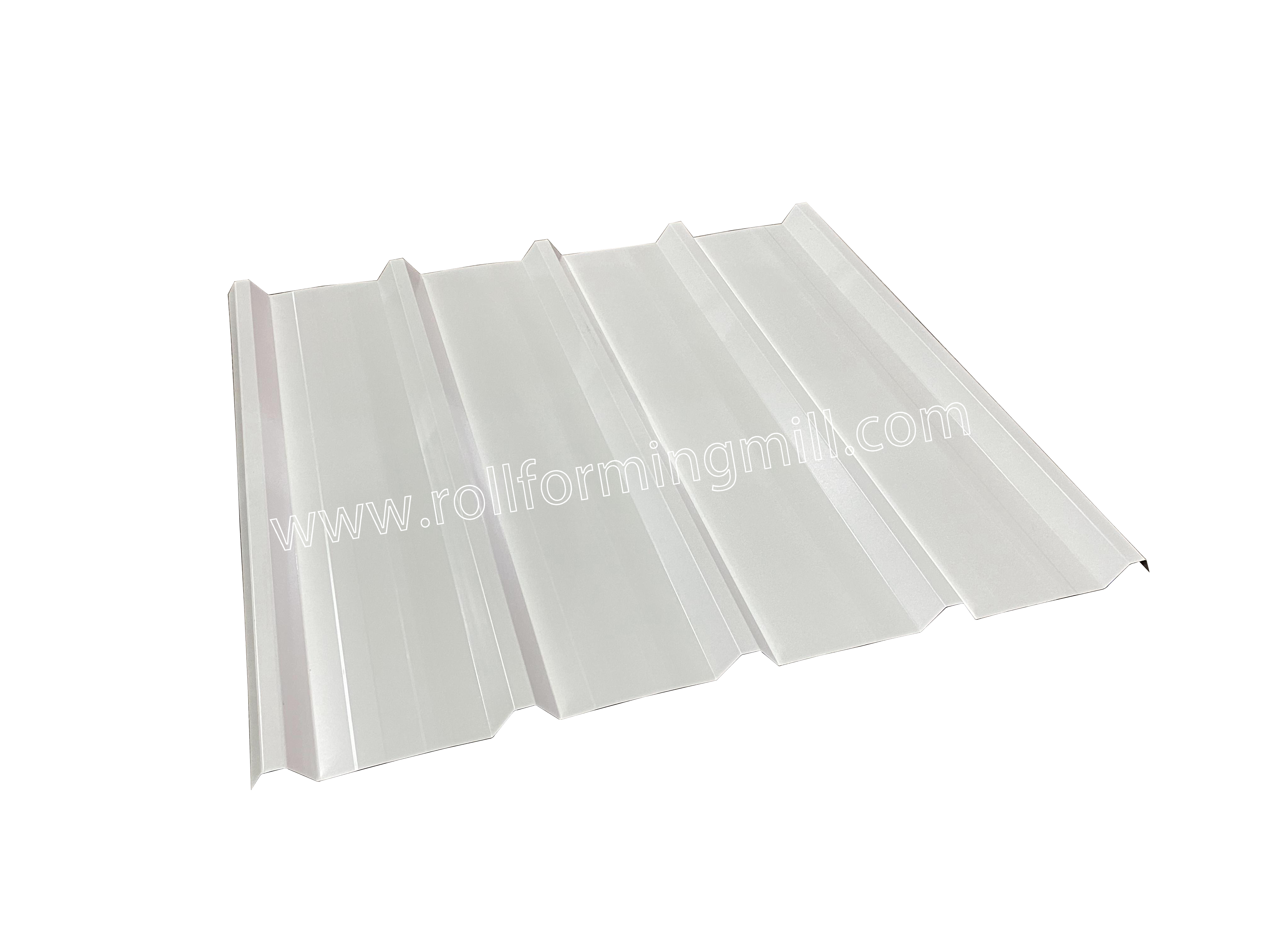

7) محصولات ښودل

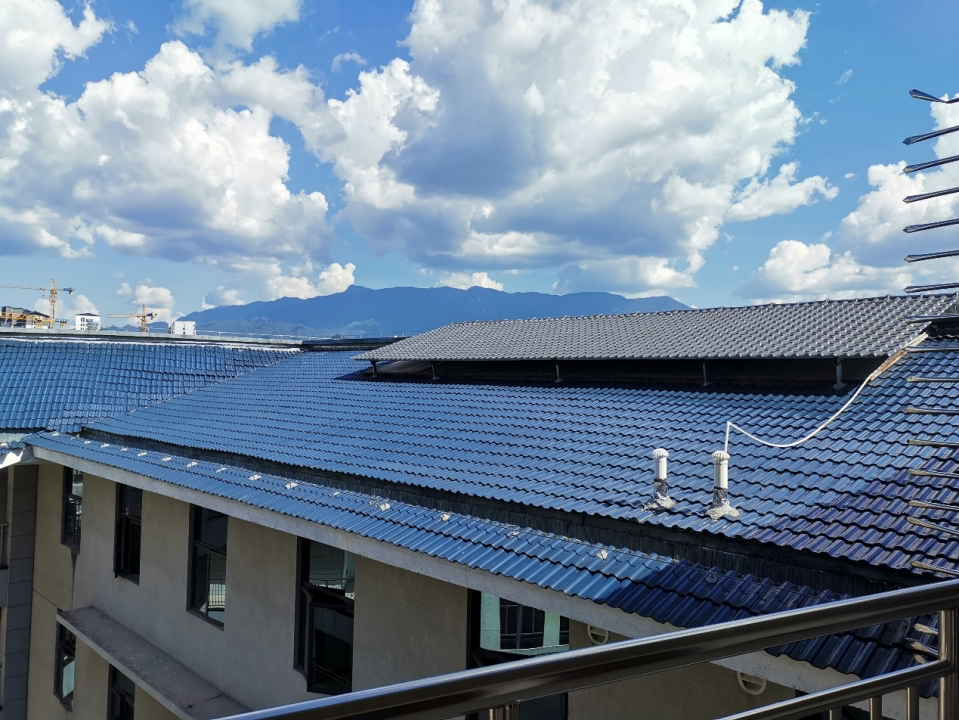

د غوښتنلیک قضیه

c384549ba967de92391f1a87010ea178

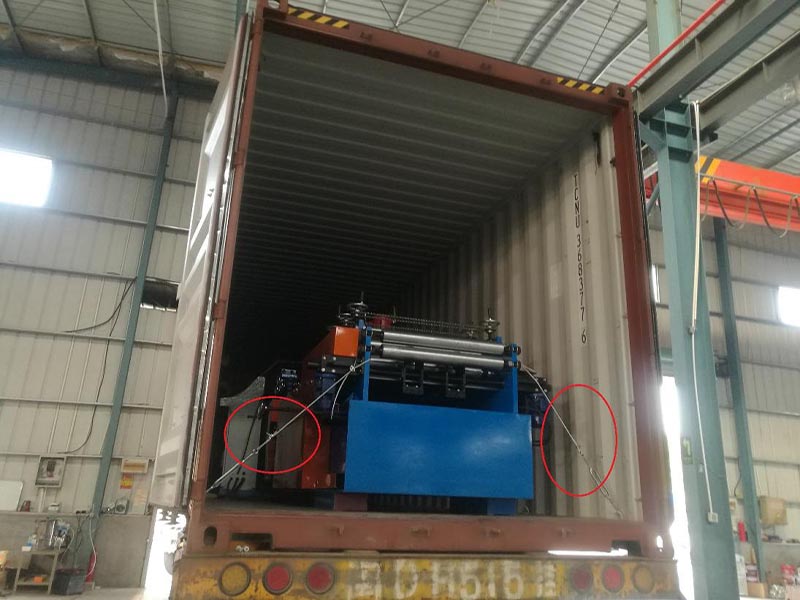

بسته بندي او بار وړل

د بسته بندي کولو طریقه: د ماشین اصلي بدن د پلاستيکي فلم پواسطه پوښل شوی (د دوړو او زنګونو څخه د ساتنې لپاره)، په کانټینر کې بار شوی او په ثابت ډول په کانټینر کې د فولادو رسۍ او قفل لخوا مناسب دی، د اوږد واټن ترانسپورت لپاره مناسب دی.

20 19081210260 1_56964

د پلور وروسته خدمت

1. تضمین 24 څو میاشتې وروسته له دې چې پیرودونکي ماشین ترلاسه کړي.
د 24 میاشتو په اوږدو کې، موږ به د بدیل برخې په وړیا توګه پیرودونکي ته لیږدوو.
2. موږ زموږ د ماشینونو ټول ژوند لپاره تخنیکي مالتړ وړاندیز کوو.
3. موږ کولی شو خپل تخنیکران واستوو ترڅو د اضافي لګښت سره د پیرودونکو فابریکو کې کارګران نصب او وروزو.
