چټک توضیحات

---

پروفایل



نه.	اصلي پارامترونه		د رول جوړولو مل پیرامیټونه
1.	د موادو ضخامت	1.6-2.5mm	د سټیشنونو جوړول	5-قدم
2.	د تغذیې پراخوالی	د انځور له مخې	د بدن چوکاټ	H400
3.	د غوښتنلیک مواد	یخ رول شوی کویل، ګرم رول شوی کویل، ګالوان شوی کویل	کموونکی	R لړۍ
4.	بریښنایی معیار	415V/50Hz/3ph	د شافټ قطر	45# فولاد، φ80/φ65mm
5.	د لاسي Decoiler قطر	508±30 mm	د اصلي موټرو ځواک	۵.۵ کیلو واټه
6.	د حاصل قوت	G350-400Mpa	سکرو بولټونه	درجه 8.8
7.	د جوړولو سرعت	16-20m/min	اغېزمن پراخوالی	د پیرودونکي ډیزاین په توګه
8.	د کنټرول سیسټم	د PLC کنټرول سیسټم	رولر	Cr12 Mov، CNC لیتز، د غوږ درملنه، HRC58-62
9.	هیدرولیک موټور	7.5KW	د ماشین رنګ	نیلي + تور + نارنجي
10.	د ازموینې مواد	BMS به د پیرودلو لپاره د تغذیې موادو اندازه چمتو کړي چې د ماشین ازموینې څخه 2 اونۍ دمخه

د کار جریان

لاسي ډیکویلر (3 ټن) → د تغذیه کولو لارښود وسیله → د اصلي رول جوړولو مل → هیدرولیک پوسټ کټر →  د PLC کنټرول سیسټم → د وتلو ریک

د ماشین اجزاو ښودنه

د تغذیې لارښود وسیله

د لارښود موقعیت د مناسبو موادو تغذیه کولو لپاره تنظیم کیدی شي



اصلي ماشین

د بدن چوکاټ څخه د ویلډینګ په واسطه جوړ شوی د H400 ډول فولاد
د غاړې دیوال ضخامت: Q235 t18mm
رولرونه  د Cr12 Mov څخه جوړ شوي ، CNC لیتز، د غوږ درملنه، HRC58-62

د شافټ قطر = ф80/ф65mm ، دقیق ماشین شوي
ګیر / سپروکیټ چلول، شاوخوا 5 مرحلې = جوړولو لپاره
د اصلي موټرو 5.5 کیلو واټ ، د فریکونسۍ سرعت کنټرول
ریښتیني سرعت: 16-20m/min



لاسي پری کټر

د اسانه عملیاتو او خوندي کولو لپاره د لاسي پری کټر سره: پری کټر د PLC کنټرول سیسټم سره وصل دی ، PLC د رول په جوړولو کې د پروفایل اوږدوالی محاسبه کوي. یوځل چې د موادو بدلون ته اړتیا وي ، PLC د ټول مقدار لپاره اوږدوالی محاسبه کوي او د آپریټر تولید پای ته رسیدو یادونه کوي او د رول جوړولو دمخه د لاسي شیرینګ موادو وړتیا لري ترڅو د نوي تولید لپاره مواد بدل کړي. دا پرمختللي فعالیت دی او د تولید لپاره ښه دی ترڅو مواد خوندي کړي ، هیڅ ضایع نشي.

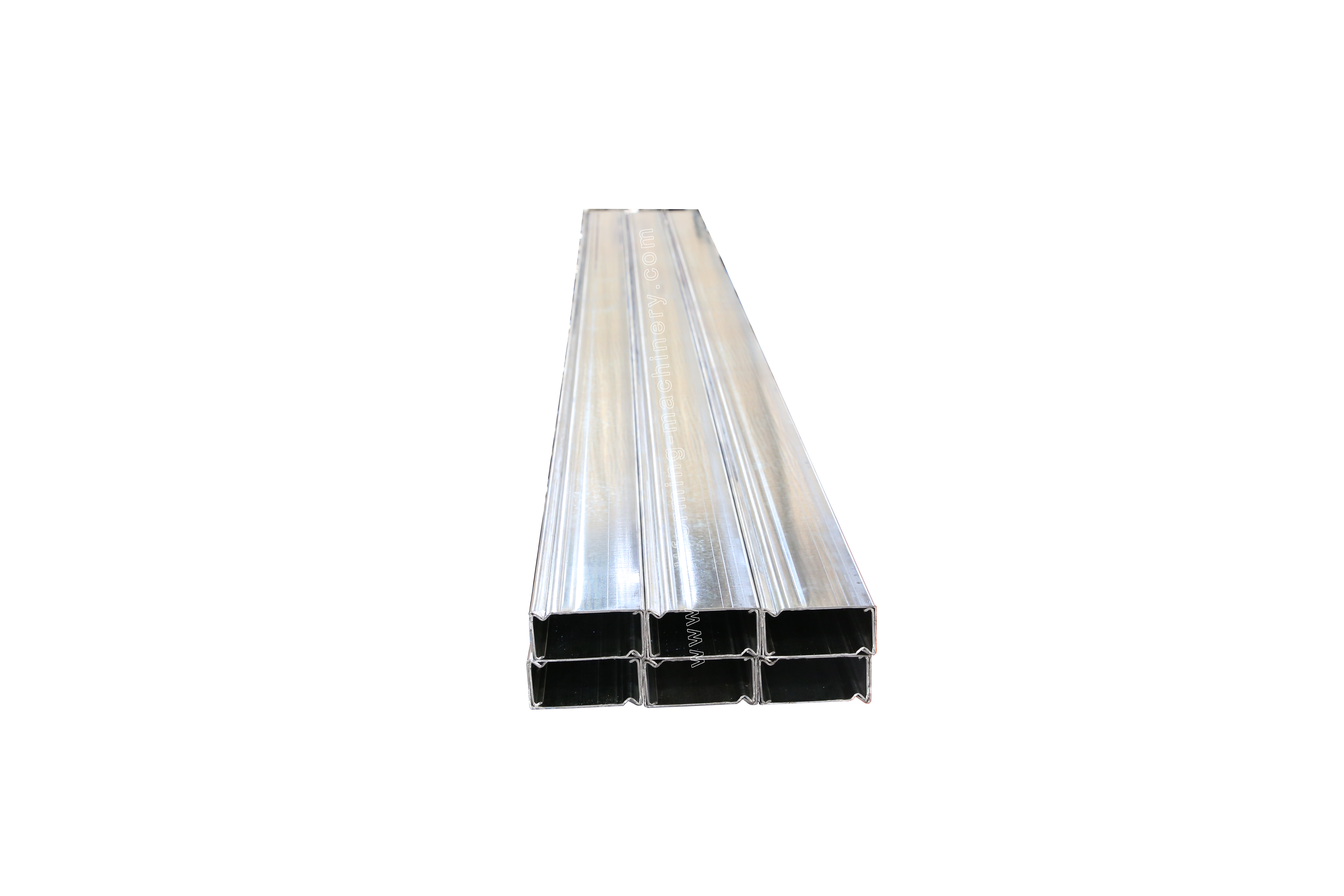

د ماشین تولید شوي محصولات
