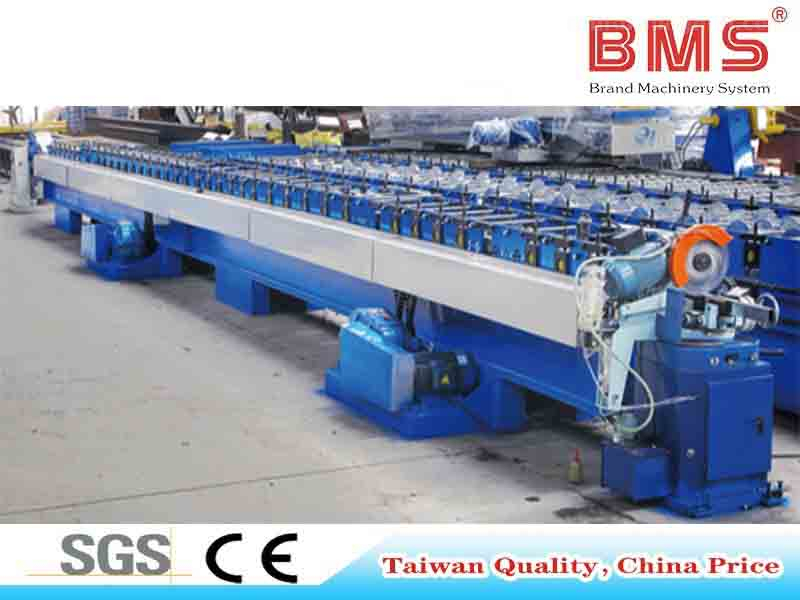

0,5-0,6 мм мырышталған болаттан жасалған катушкаларға арналған сегізбұрышты құбырды қалыптау машинасы

Бөлісу:

Сегізбұрышты болат құбыр орамды қалыптау машинасы

Жоғары өнімділік және сатудан кейінгі ең жақсы қызмет. Жоғары деңгейлі жабдық. Тәжірибелі команда. Ең заманауи процесс. Өте жақсы сапа

Қол жетімділік:

Саны:



Сұрау Себетке қосу

Үлгі:
40*40мм
Бренд:
BMS

Өнім сипаттамасы

Жабдық профилі

Үздіксіз өнеркәсіптік өнім шығару үшін әзірленген бұл сегізбұрышты болат түтік орамдарын қалыптастыру машинасы ауыр салмақты роликті жапқыш есік осьтерін, жетілдірілген гараж есік жүйелерін және мамандандырылған автомобиль немесе мотоцикл керек-жарақтарын жасауға арналған түпкілікті шешім болып табылады. Ауыр салмақты H450 болат корпусы берік, дірілсіз негізді қамтамасыз етеді, бұл әрбір сегізбұрышты түтіктің абсолютті өлшемдік дәлдікпен шығуын қамтамасыз етеді. Операторлар дәлме-дәл өңделген беріліс пен тізбекті жетек жүйесінің бірқалыпты, тыныш жұмысын бірден байқайды. Жоғары көрінетін өнеркәсіптік көк, қара және қызғылт сары бояумен қапталған жабдық зауыт қабатында кәсіби болып қана қоймайды, сонымен қатар күнделікті тозуға төзімді. Жобалау кезеңінде жетілдірілген 3D пішіндеу модельдеуін біріктіру арқылы машина заманауи құрылыс жобаларының қатаң эстетикалық және құрылымдық талаптарын қанағаттандыра отырып, өңделген әрбір мырышталған болат катушкалардағы мінсіз, сызаттарсыз бетке кепілдік береді.

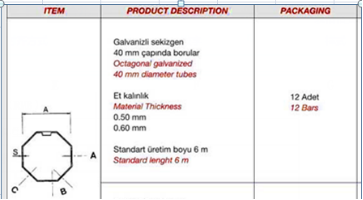

Сегізбұрышты түтік орамын қалыптастыру профилінің көрінісі

Сегізбұрышты болат түтік машинасының бүйірлік көрінісі

Өнім сипаттамасы

Әмбебаптық пен қауіпсіздік осы қалыптау желісінің негізі болып табылады. Жоба талаптарының өзгеретінін мойындай отырып, бұл құрылғы ерекше үйлесімділік пен теңшеу мүмкіндіктерін ұсынады. Кассета стиліндегі жоғары тиімді құрал алмасу жүйесі арқылы бір өндірістік желіні 40 мм, 60 мм және 70 мм профильдерді қоса алғанда, бірнеше сегізбұрышты түтік өлшемдерін өндіру үшін жылдам қайта конфигурациялауға болады. Бұл икемділік әртүрлі техникалық сипаттамаларға арналған жеке машиналарды сатып алу қажеттілігін жоя отырып, өндіріс орындарына инвестицияның қайтарымдылығын айтарлықтай жақсартады.

Кассета стиліндегі құралдармен алмасу жүйесі

Сонымен қатар, бүкіл жүйе халықаралық CE стандарттарына сай жасалған, оның барлық беріліс бөліктерінің жан-жақты қорғаныс қақпақтары және зауыт қабатында оператордың толық қауіпсіздігін қамтамасыз ету үшін стратегиялық түрде орналастырылған апаттық дабылды тоқтату механизмдері бар. Құрылымның тұтастығына ауыр салмақты H450 болат қаңқасы кепілдік береді, ол операциялық тербелістерді сіңіреді және жылдар бойы үздіксіз пайдалану кезінде теңестіруді сақтайды. Төмендегі кестеде осы сенімді өндірістік қондырғыны басқаратын нақты техникалық сипаттамалар берілген.

Жоқ.	Негізгі параметрлер		Орамды қалыптау диірменінің параметрлері
1.	Материалдың қалыңдығы	0,5-0,6 мм	Станцияларды қалыптастыру	20 Стенд
2.	Беру ені	Сызбаға сәйкес	Дене жақтауы	H450
3.	Қолдану материалы	Мырышталған болаттан жасалған катушкалар	Бүйір қабырғасының қалыңдығы	Q235 т 18 мм
4.	Электрлік стандарт	380В/50Гц/3PH	Білік диаметрі	45#Болат, φ75мм
5.	Пневматикалық арамен кесу құрылғысы	жоғары жылдамдықты болат кесу пышағы	Негізгі қозғалтқыш қуаты	11кВт
6.	Өнімділік күші	350 Мпа	Бұрандалы болттар	8.8-сынып
7.	Қалыптастыру жылдамдығы	6м/мин	Тиімді ені	Сызбаға сәйкес
8.	Басқару жүйесі	PLC басқару жүйесі	Ролик	45#, CNC токарлық станоктар, қатты хроммен қапталған
9.	Жылдамдықты азайту қозғалтқышы	K сериясы	Машинаның түсі	Көк+Қара+қызғылт сары
10.	Сынақ материалы	BMS машинаны сынаудан 2 апта бұрын сатып алу үшін азықтандыру материалының өлшемін береді

Құрылғы конфигурациясының мәліметтері

Операциялық жұмыс ағыны

Өндіріс тізбегі сұйық, үздіксіз материалды өңдеуге арналған. Бастапқы катушкаларды беруден соңғы қабаттауға дейін кедергілерді жою және материал қалдықтарын азайту үшін әрбір кезең синхрондалады. Процесс мырышталған болат катушкалар біркелкі шешілетін де-койлерлерден басталады. Содан кейін материал алдын ала штамптау станциясына кірер алдында мінсіз тегістікті қамтамасыз ететін дәл тегістеу құрылғысынан өтеді. Мұнда қажетті саңылаулар дәл аралықпен мөрленеді. Негізгі трансформация орамды қалыптау диірменінде жүреді, мұнда 20 қатты қалыптау стендтері тегіс болатты бірте-бірте тамаша сегізбұрышты профильге айналдырады. Қалыптастырылғаннан кейін пневматикалық ара түтікті PLC басқару жүйесінде бағдарламаланған дәл ұзындыққа кесіп, таза, бұлақсыз жиекті қалдырады. Соңында, дайын сегізбұрышты түтіктер дереу орау үшін немесе роликті жапқыш есіктерге жинауға дайын, шығу сөресіне сырғиды.

Шиыршықтан босату --- Нивелирлеу құрылғысы --- Алдын ала тесу --- Орамды қалыптау диірмені --- Арамен кесу --- PLC басқару жүйесі --- Тіректен шығу

Операциялық ағынның визуализациясы

Машинаның құрамдас бөліктері

1. Қолмен ағытқыш: бір жинақ

Сыйымдылығы: MAX.3 тонна; Беру ені: Макс. 600мм, катушкалар идентификаторы диапазоны 508±30 мм

Әртүрлі бюджеттік шектеулер мен автоматтандыру талаптарын қанағаттандыру үшін сатып алушылар осы сенімді қолмен ағытқышты таңдай алады немесе толық гидравликалық нұсқаға дейін жаңарта алады. Екі нұсқа да шикі материалдың бетінің тұтастығын қорғай отырып, серпілмей тұрақты орамды беруді қамтамасыз етеді.

Қолмен бұрғылау құрылғысы

2. Нивелирлеу құрылғысы және алдын ала тесу құрылғысы

Төрт жоғары төмен үш жалпы жеті орамды түзету құрылғысы. Соғуды тоқтатыңыз.

Бұл бөлім мырышталған болатты үлкен қысыммен тегістейді, катушкалар жинағын алып тастайды және материалдың қалыптау бөлігіне мінсіз тікелей енуін қамтамасыз етеді. Алдын ала тесу құрылғысы таза саңылау жиектерін дереу құрастыруға дайын етіп қалдырып, дәлдікпен жұмыс істейді.

Нивелирлеу және алдын ала тесу құрылғысы

Жақыннан штамптау станциясы

3. Суық илемдеу қондырғылары

Қоректену материалының бағыттауышы бар, корпустың жақтауы H450 болат пластинадан дәнекерлеу, фрезерлеу/жылтырату. Бүйір қабырғасының қалыңдығы: 18 мм.

45# дан жасалған роликтер , CNC токарь станоктары, қатты хроммен қапталған; Біліктердің диаметрі=φ75мм , дәл өңделген. Тісті беріліс және шынжыр жетегі , негізгі қозғалтқышты қалыптастыру үшін 20 қадам . = 11КВ , Жиілік жылдамдығын басқару.

Қалыптау жылдамдығы: шамамен. 6м/мин.

Барлық бұрандалы болттар 8.8 маркалы (арзан зауыттар төмен сортты 4.8 пайдаланады) машина құрылымын мықтап бекітіп, машина ұзақ уақыт жұмыс істегенде ұзақ қызмет етеді.

Негізгі шеберлік мұнда жарқырайды. Әрбір ролик қатаң дәлдікпен тегістеуден өтеді және 0,05 мм қатты хромдалған қаптамамен өңделеді, бұл тозуға барынша төзімділік пен мырышталған жабынның нөлдік зақымдалуын қамтамасыз етеді. Арнайы момент талаптарына сәйкес келетін қосымша беріліс немесе шынжыр жетегі бар.

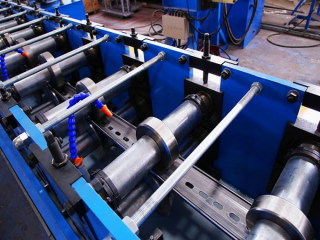

Суық илемдеу станының бөлімі

4. Пневматикалық ара кесетін құрылғы

Ара кесу құрылғысымен; Кесуді тоқтату; Кесетін пышақтың материалы: жоғары жылдамдықты болат кесетін жүз. Өнімділік кепілдігі: реттеуден кейін кесу тегіс болуы керек.

Сатып алушылар стандартты гидравликалық кесу немесе жоғары жылдамдықты ұшатын ара конфигурациясын таңдай алады. Жоғары жылдамдықты болат пышақ сегізбұрышты профильді айқын, өткір дыбыспен кесіп өтеді, бұл қосымша өңдеуді қажет етпейтін жиектерді қалдырады.

Кесу механизмінің егжей-тегжейі

5. PLC басқару жүйесі

Саны, кесу ұзындығын автоматты түрде басқарыңыз. Біріктірілген: PLC, инвертор, сенсорлық экран, кодер және т.б.

PLC: Delta(TAIWAN бренді) | Инвертор: Delta(TAIWAN бренді) | Сенсорлық экран: WEINVIEW(TAIWAN бренді) | Кодер: Omron (Жапония бренді) | Төменгі қосқыш, жарықты көрсету, қуат көзі, аралық реле, айнымалы ток контакторы, жылу релесі: Schneider Electric(Франция бренді) | Ауа қосқышы: LG-LS (Корея бренді).

Кесуге төзімділік≤±1 мм. Басқару кернеуі 24 В.

Бұл күрделі техниканы басқару өте қарапайым. Жоғары интеграцияланған PLC сенсорлық экраны ұзындық пен пакетті лезде реттеуге мүмкіндік береді. Сонымен қатар, құрылғы сандық таңбаланған қол дөңгелегімен және реттеу таразыларымен жабдықталған, бұл жаңа операторлар үшін оқу қисығын күрт төмендетеді және профильді ауыстыру уақытын бірнеше минутқа дейін қысқартады.

PLC басқару тақтасының интерфейсі

6. Сөреден шығыңыз

қуатсыз, 2 бірлік.

Стандартты қуатсыз жұмыс үстелдері дайын түтіктерді қауіпсіз ұстайды. Көлемі жоғары операциялар үшін автоматтандырылған жинақтау жүйесін қосымша жаңарту ретінде біріктіруге болады, бұл қол еңбегін одан әрі азайтады.

Сегізбұрышты түтіктерге арналған сөреден шығу

Дайын өнімді көрсету

Жоғарыдағы сипаттамалар мен фотосуреттер тек анықтама үшін берілген, дәлдігі сәл өзгеше болуы мүмкін және құрылғыға сілтеме жасау қажет.

Қаптама және жөнелту

Қаптама әдісі: Машинаның негізгі корпусы жалаңаш және пластикалық пленкамен жабылған (шаң мен коррозиядан қорғау үшін), контейнерге тиелген және ұзақ қашықтыққа тасымалдауға жарамды болат арқанмен және құлыппен қолайлы контейнерге тұрақты бекітілген.

Біз халықаралық логистика сіздің инвестицияңыздың таза күйінде келуін қамтамасыз ету үшін мұқият дайындықты қажет ететінін түсінеміз. Орау алдында машинаның негізгі корпусының барлық ашық металл беттері өнеркәсіптік тоттануға қарсы маймен мұқият қапталған. Содан кейін бүкіл жабдықты мұхитпен тасымалдау кезінде шаңнан, ылғалдан және коррозиялық тұзды ауадан қорғау үшін қалың, берік пластикалық пленкамен тығыз жабылады. Тасымалдау контейнеріне тиелгеннен кейін, ауыр салмақты H450 болат жақтауы берік болат сым арқандар мен арнайы құлыптау механизмдері арқылы контейнер еденіне тұрақты түрде бекітіледі. Бұл кешенді орау әдісі ұзақ қашықтыққа тасымалдаудың домалау және бұрылу қозғалыстарын толығымен бейтараптандырады, орамды қалыптау сызығының дереу орнатуға және сіздің мекемеңізге жеткен сәтте сынауға дайын болуына кепілдік береді.

Машинаны орау және контейнерді тиеу

Жеткізу контейнерін бекіту

Сауда шарттары

Ең аз тапсырыс саны (MOQ): 1 жинақ
Жеткізу уақыты: шамамен 45 жұмыс күні
Жүктеу порты: Сямэнь порты
Төлем түрі: T/T арқылы немесе төлем бойынша
Экспорттық нарықтар: Тайвань, Ұлыбритания, Франция, Сингапур, Греция, Австралия, АҚШ, Мексика, Бразилия, Чили, Боливия, Тринидад, Израиль, Сауд Арабиясы және т.б. қоса алғанда 50-ден астам елдер мен аймақтарға сәтті экспортталды.

Біздің тәжірибелі экспорттық бөлімшеміз барлық құжаттаманы және логистикалық үйлестіруді жүзеге асырады, бұл біздің орамды қалыптастыру технологиямызға инвестиция жасайтын жаһандық сатып алушылар үшін жеңілдетілген сатып алу процесін қамтамасыз етеді. Біз қаржылық хаттамаларыңызды қанағаттандыру үшін T/T және L/C қабылдайтын икемді төлем құрылымдарын ұсынамыз. Шамамен 45 жұмыс күнін құрайтын стандартты жеткізу уақытымен біз жөнелту алдындағы қатаң сынақ кезеңдерін бұзбай ұқыптылыққа басымдық береміз. Сямэнь стратегиялық портынан жүк тиеу бізге бүкіл әлем бойынша тиімді тасымалдау бағыттарын қамтамасыз етуге мүмкіндік береді. Бұл кең ауқымды жаһандық із біздің жабдықтың сенімділігінің және ұзақ мерзімді клиенттік табысқа ұмтылуымыздың дәлелі болып табылады.

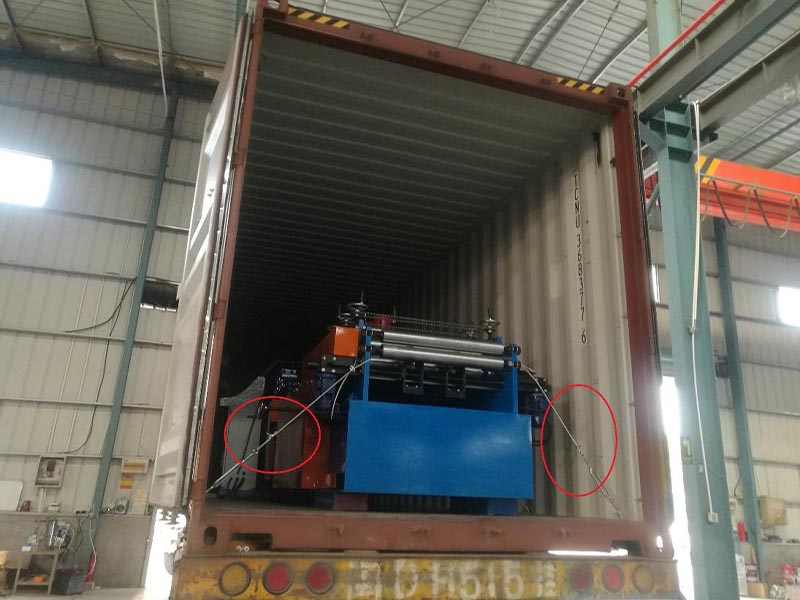

Жаһандық экспортқа дайын қаптама
