فوری تفصیلات

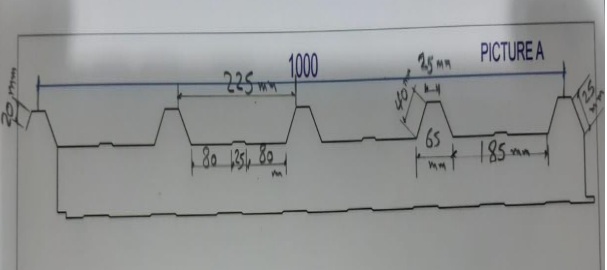

پروفائل
آٹو ہائیڈرولک کرمپنگ رول بنانے والی مشین کو خام دھاتی کنڈلیوں کو ٹھیک ٹھیک نالیدار چھتوں اور کلیڈنگ پینلز میں تبدیل کرنے کے لیے بنایا گیا ہے۔ ہیوی ڈیوٹی صنعتی ماحول کے لیے ڈیزائن کیا گیا، یہ سامان دوہری سمت کی صلاحیت رکھتا ہے، جس سے آپریٹرز کو پوری لائن کو دوبارہ ترتیب دیے بغیر افقی اور عمودی دونوں طرح کے کرمپنگ سیکوینسز پر عمل درآمد کرنے کی اجازت ملتی ہے۔ ٹھوس ساختی فریم ورک آپریشن کے دوران وائبریشن کو کم کرتا ہے، اس بات کو یقینی بناتا ہے کہ ہر جستی یا کلر لیپت شیٹ اپنے درست طول و عرض کو برقرار رکھے۔ 0 سے 10 میٹر فی منٹ تک کی آپریشنل رفتار کے ساتھ، سہولیات ±1 ملی میٹر کے اندر سختی سے کٹائی اور تشکیل کو برقرار رکھتے ہوئے تیزی سے پیداوار حاصل کر سکتی ہیں۔
سیمنز پی ایل سی ٹچ اسکرین کا ٹیکٹائل فیڈ بیک آپریٹرز کو موڑنے والے رداس اور پروسیسنگ کی لمبائی پر فوری، بدیہی کنٹرول فراہم کرتا ہے، جس سے دستی مکینیکل ایڈجسٹمنٹ کی ضرورت ختم ہوتی ہے۔ 45# جعلی سٹیل رولرس کا ٹھنڈا، سخت ٹچ، جو کسی نہ کسی طرح موڑ، CNC لیتھ پریزین مشیننگ، ہیٹ ٹریٹمنٹ، اور ہارڈ کروم کوٹنگ سے گزرتا ہے، مسلسل روزانہ آپریشن کے دوران بھی مستقل کارکردگی کی ضمانت دیتا ہے۔ اعلی درجے کے برقی اجزاء اور لباس مزاحم مواد کو یکجا کرکے، یہ مشین بڑے پیمانے پر دھاتی پروفائلنگ کے کاموں کے لیے مستقل، قابل اعتماد نتائج فراہم کرتی ہے۔
| نہیں |
اہم پیرامیٹرز |
رول تشکیل مل پیرامیٹرز |
| 1. |
ہائیڈرولک والو برانڈ |
HUADE |
بیس |
H450 |
| 2. |
پی ایل سی سسٹم |
سیمنز |
سرو موٹر |
1.0KW |
| 3. |
معائنہ کی موٹائی |
0.32-0.5 ملی میٹر |
موڑنے کا رداس (کم سے کم) |
500 ملی میٹر |
| 4. |
ہائیڈرولک اسٹیشن
|
5.5KW
|
شافٹ
|
45# سٹیل، φ45 ملی میٹر |
| 5. |
درخواست کا مواد |
جستی شیٹ (Gi)،
رنگین لیپت شیٹ |
رولر |
45# سٹیل، رف موڑ، CNC لیتھز، ہیٹ ٹریٹمنٹ، سخت کروم لیپت |
| 6. |
پیداوار کی طاقت |
170-380Mpa |
ساخت |
افقی اور عمودی |
| 7. |
مشین کا سائز |
رواداری ±1mm (6m) |
سکرو بولٹ |
گریڈ 8.8 |
| 8. |
مواد کی موٹائی |
0.32-0.5 ملی میٹر |
مشین کا رنگ |
نیلا |
| 9. |
کنٹرول سسٹم |
PLC کنٹرول سسٹم |
الیکٹریکل اسٹینڈرڈ
|
380V/60Hz/3Ph（تصدیق کرنے کی ضرورت） |
| 10. |
جانچ کا مواد |
BMS مشین ٹیسٹنگ سے 2 ہفتے پہلے خریدنے کے لیے فیڈنگ میٹریل کا سائز فراہم کرے گا۔ |
کام کا بہاؤ
ساختی طور پر مضبوط پینلز میں فلیٹ میٹل شیٹس کی تبدیلی ایک سخت، خودکار ترتیب کی پیروی کرتی ہے جو مادی فضلہ کو کم کرتے ہوئے تھرو پٹ کو زیادہ سے زیادہ کرنے کے لیے ڈیزائن کیا گیا ہے۔
- ڈیکوائلر اور فیڈنگ: خام مال کی کنڈلی کو محفوظ طریقے سے نصب کیا جاتا ہے، مستحکم، کنٹرول شدہ تناؤ کے ساتھ غیر اسپولنگ۔ فیڈنگ گائیڈ ڈیوائس اس بات کو یقینی بناتی ہے کہ دھات بالکل سیدھ میں داخل ہو، کنارے کی مسخ کو روکتی ہے۔
- رول فارمنگ اور PLC کنٹرول: جیسے ہی شیٹ رول بنانے والی چکی سے گزرتی ہے، بھاری اسٹیل رولرس منظم طریقے سے دھات کو اس کے نامزد پروفائل میں دباتے ہیں۔ سیمنز پی ایل سی سسٹم فیڈ ریٹ کی مسلسل نگرانی کرتا ہے، ±1 ملی میٹر رواداری کو برقرار رکھنے کے لیے مائیکرو ایڈجسٹمنٹ جاری کرتا ہے۔
- ہائیڈرولک اسٹیشن اور موڑنا: 5.5KW HUADE ہائیڈرولک اسٹیشن سے تقویت یافتہ، موڑنے والا مولڈ بہت زیادہ، مسلسل دباؤ کا اطلاق کرتا ہے۔ درست کرمپنگ ایکشن 500mm کا کم از کم موڑنے والا رداس حاصل کرتا ہے، جس سے ضروری ساختی منحنی خطوط پیدا ہوتے ہیں۔
- ایگزٹ ریک: فائنل شدہ نالیدار چادریں آسانی سے ایگزٹ ریک پر سرکتی ہیں، فوری اسٹیکنگ، پیکیجنگ اور تعیناتی کے لیے تیار ہیں۔
ڈیکوائلر → فیڈنگ گائیڈ ڈیوائس → رول فارمنگ مل → PLC سسٹم → ہائیڈرولک اسٹیشن → موڑنے والا مولڈ → ایگزٹ ریک
مشین کے اجزاء ڈسپلے
اس رول بنانے والی لائن کے اندر ہر انفرادی ماڈیول کو سخت صنعتی مطالبات کا مقابلہ کرنے کے لیے بنایا گیا ہے۔ پریمیم بین الاقوامی برانڈز اور سخت دھاتوں کا استعمال کرتے ہوئے، نظام کم سے کم دیکھ بھال کے ڈاؤن ٹائم کے ساتھ ایک طویل لائف سائیکل کو یقینی بناتا ہے۔

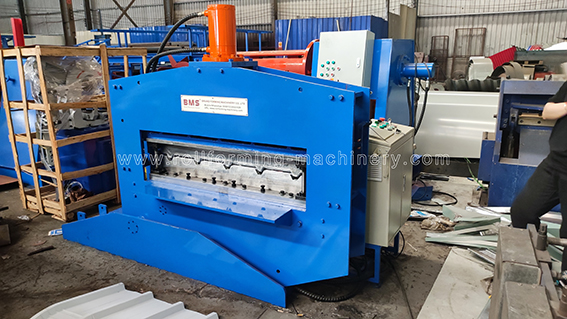

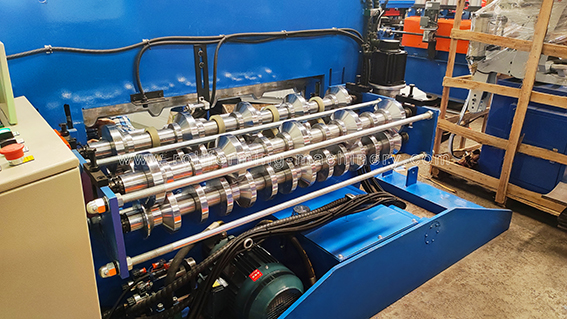

فیڈنگ گائیڈ ڈیوائس موڑنے والی مشین
فیڈنگ گائیڈ ڈیوائس اور موڑنے والی مشین
انٹری پوائنٹ میں سخت سائیڈ رولرز ہیں جو آنے والی جستی کی چادروں کو مضبوطی سے پکڑ لیتے ہیں۔ گائیڈز کی ہموار، رگڑ والی سطح قطعی لکیری سیدھ کو برقرار رکھتے ہوئے رنگین لیپت مواد پر سطح کو کھرچنے سے روکتی ہے۔ موڑنے والے حصے میں منتقل ہوتے ہوئے، مشین ارتکاز قوت کو لاگو کرنے کے لیے Cr12 بجھانے والے مولڈ اسٹیل کا استعمال کرتی ہے، جس سے عین ساختی منحنی خطوط پیدا ہوتے ہیں۔ ہیوی میٹل کے اجزاء ایک ٹھوس، ناقابل برداشت بنیاد فراہم کرتے ہیں جو آپریشنل تناؤ کو آسانی سے جذب کرتا ہے۔

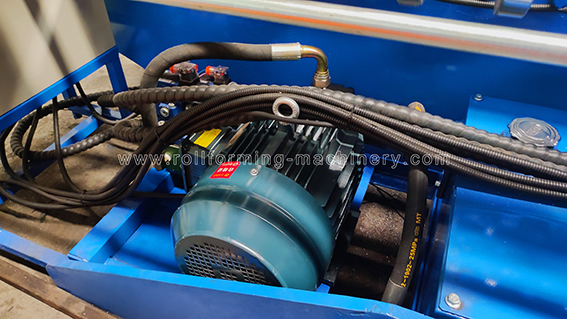

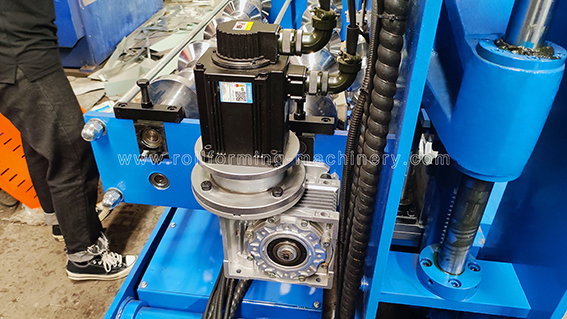

سرو موٹر ہائیڈرولک اسٹیشن
سرو موٹر اور ہائیڈرولک اسٹیشن
1.0KW سروو موٹر جوابی، عین مطابق گردشی قوت فراہم کرتی ہے۔ یہ PLC کمانڈز کو فوری جسمانی حرکت میں ترجمہ کرتا ہے، بغیر کسی ہچکچاہٹ یا ہچکچاہٹ کے عین مطابق پروگرام شدہ رفتار پر دھاتی شیٹ کی پیش قدمی کو یقینی بناتا ہے۔ 380V/60Hz/3Ph پر کام کرنے والا، مرکزی ہائیڈرولک پاور یونٹ پورے کاٹنے اور کرمنگ میکانزم کو چلاتا ہے۔ موٹی ہائیڈرولک ہوزز اور صنعتی درجے کے HUADE والوز دباؤ والے سیال کا مستقل بہاؤ فراہم کرتے ہیں، جس کے نتیجے میں ہر بار صاف، درست کٹوتیاں ہوتی ہیں۔

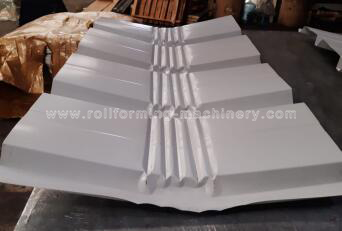

مشین سے تیار کردہ مصنوعات
اس آلات سے پیدا ہونے والی پیداوار بڑے پیمانے پر تعمیراتی منصوبوں کی ساختی سالمیت کو براہ راست متاثر کرتی ہے۔ عین مطابق کرمپ اور موڑ لگانے سے، مشین معیاری دھاتی چادروں کی بوجھ برداشت کرنے کی صلاحیت کو نمایاں طور پر بڑھاتی ہے۔ یہ نالیدار پروفائلز وسیع و عریض گودام کی چھتوں، پائیدار فوجی کیمپ کی پناہ گاہوں، اور موسم کے خلاف مزاحمت کرنے والی کارپورٹس کی تعمیر کے لیے ضروری ہیں۔ الگ الگ، یکساں چوٹییں نہ صرف دھات کی بصری کشش کو بڑھاتی ہیں بلکہ تیز پانی کے بہاؤ اور ہوا کی اعلیٰ مزاحمت کی بھی اجازت دیتی ہیں۔ جستی اور کلر لیپت اسٹیل کی طاقت سے وزن کے تناسب کو زیادہ سے زیادہ کرکے، پروجیکٹ مینیجر وسیع تر ساختی اسپین حاصل کرسکتے ہیں جبکہ خام اسٹیل کے مطلوبہ کل حجم کو فعال طور پر کم کرتے ہیں، جس سے مادی لاگت میں خاطر خواہ بچت ہوتی ہے۔
عالمی ترسیل اور جامع سپورٹ
اس بھاری مشینری کی ابتدائی حالت میں پہنچنے کو یقینی بنانے کے لیے، ہر یونٹ سخت پیکیجنگ پروٹوکول سے گزرتا ہے۔ مرکزی باڈی کو ہیوی ڈیوٹی، اینٹی ڈسٹ، اور اینٹی کوروسیو پلاسٹک فلم میں مضبوطی سے لپیٹا جاتا ہے، جو حساس برقی اجزاء کو سمندری نمی سے بچاتا ہے۔ شپنگ کنٹینر کے اندر، مشین کو سٹیل کے تاروں کی موٹی رسیوں اور صنعتی ٹرن بکسوں کا استعمال کرتے ہوئے لنگر انداز کیا جاتا ہے، جو طویل فاصلے کی سمندری آمدورفت کے دوران کسی بھی قسم کی تبدیلی کو روکنے کے لیے سامان کو مکمل طور پر متحرک کرتا ہے۔
سائٹ پر وسیع تصدیق اور 80 سے زیادہ ممالک کو برآمد کرنے کے ٹریک ریکارڈ کے ساتھ ایک سہولت میں تیار کردہ، یہ سامان سخت CE اور ISO9001 بین الاقوامی سرٹیفیکیشن رکھتا ہے۔ خریداروں کو تاحیات تکنیکی رہنمائی کے ساتھ 24 ماہ کی جامع وارنٹی ملتی ہے۔ فوری آپریشنل تیاری کے لیے، پیشہ ور انجینئر بیرون ملک سائٹ پر تنصیب، سسٹم کیلیبریشن، اور عملے کی تربیت کے لیے دستیاب ہیں۔
