भवन निर्माण सामग्री के लिए स्वचालित धातु साइडिंग रैखिक पैनल मशीन

उत्पाद अवलोकन एवं त्वरित विवरण

स्वचालित मेटल साइडिंग लीनियर पैनल मशीन में निवेश करने से इन-हाउस विनिर्माण लाकर आपकी उत्पादन क्षमताएं बदल जाती हैं। यह रणनीतिक कदम महंगे मध्यस्थ मार्कअप को समाप्त करता है और तैयार, भारी साइडिंग सामग्री के परिवहन से जुड़ी अत्यधिक फीस को काफी कम करता है। आपकी निर्माण सामग्री की प्रति वर्ग मीटर कुल लागत को कम करके, यह उपकरण निवेश पर त्वरित रिटर्न सुनिश्चित करता है। निर्माण पेशेवरों और स्वतंत्र फैब्रिकेटरों के लिए डिज़ाइन किया गया यह सिस्टम परिचालन स्वतंत्रता का एक अद्वितीय स्तर प्रदान करता है। आप तुरंत मशीनरी के ठोस, औद्योगिक-ग्रेड निर्माण को देखेंगे, जो सटीक सहनशीलता बनाए रखते हुए निरंतर दैनिक संचालन का सामना करने के लिए इंजीनियर किया गया है। चाहे आप अपने आर्किटेक्चरल क्लैडिंग ऑफरिंग को बढ़ा रहे हों या साइट-विशिष्ट पैनल जेनरेशन को सुव्यवस्थित कर रहे हों, यह मशीन सुसंगत, विश्वसनीय प्रदर्शन प्रदान करती है जो सीधे आपके प्रोजेक्ट मार्जिन और निर्माण बाजार में प्रतिस्पर्धी बढ़त को बढ़ाती है।

---

प्रोफ़ाइल और इंजीनियरिंग मानक

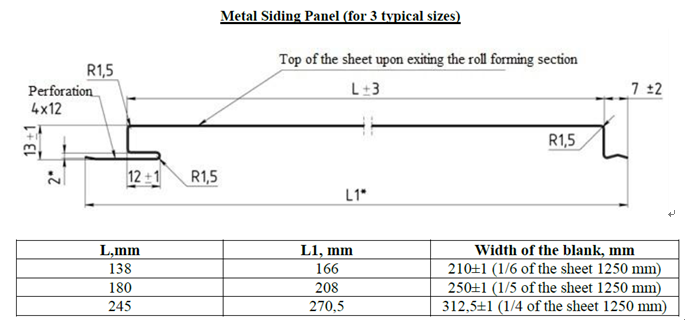

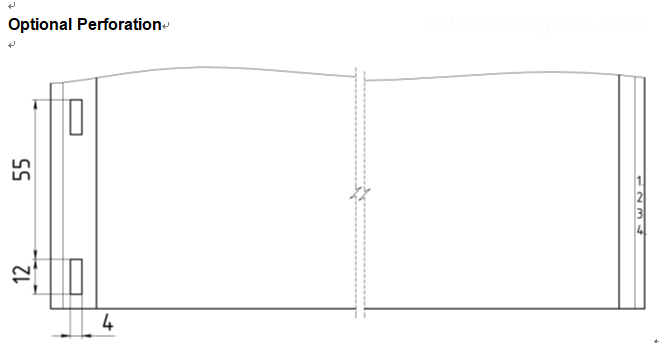

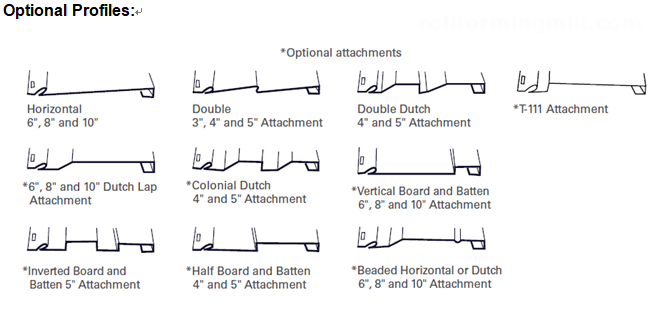

निर्बाध वास्तुशिल्प एकीकरण के लिए आपकी धातु साइडिंग की सटीक ज्यामिति को समझना महत्वपूर्ण है। नीचे दिए गए प्रोफ़ाइल चित्र इस लीनियर पैनल मशीन द्वारा प्राप्त सटीक मानकों को दर्शाते हैं। प्रत्येक वक्र, इंटरलॉक और सपाट सतह का निर्माण विवरण पर सावधानीपूर्वक ध्यान देकर किया जाता है, जिससे यह सुनिश्चित होता है कि अंतिम आवरण कार्य स्थल पर पूरी तरह से एक साथ फिट बैठता है। हम यह गारंटी देने के लिए व्यापक इंजीनियरिंग मानक और कठोर कच्चे माल परीक्षण दिशानिर्देश प्रदान करते हैं कि आपका आउटपुट कड़े बिल्डिंग कोड को पूरा करता है या उससे अधिक है। जब आप तैयार पैनल के किनारे पर अपनी उंगलियां फिराते हैं, तो आप विकृतियों से रहित चिकनी, सुसंगत फिनिश महसूस करेंगे। गुणवत्ता नियंत्रण का यह स्तर न केवल इमारत के बाहरी हिस्से की सौंदर्य अपील को बढ़ाता है, बल्कि कठोर मौसम की स्थिति के खिलाफ संरचनात्मक अखंडता को भी मजबूत करता है, जो उच्च-स्तरीय आवासीय और वाणिज्यिक अनुप्रयोगों के लिए मानसिक शांति प्रदान करता है।





नहीं।	मुख्य पैरामीटर		रोल बनाने वाली मिल पैरामीटर्स
1.	दूध पिलाने की चौड़ाई	145मिमी/157मिमी	गठन चरण	16 कदम
2.	लंबाई सहनशीलता	±0.5मिमी（6M）	गठन की गति	12-15 मी/मिनट
3.	निरीक्षण मोटाई	0.5 मिमी	पार्श्व दीवार की मोटाई	Q235 t18mm
4.	उत्पाद की गति	12-15 मी/मिनट	शाफ़्ट	45# स्टील, φ70मिमी
5.	अनुप्रयोग सामग्री	एल्यूमीनियम मिश्र धातु 303 एच46, रंग कोटिंग	बेलन	45# स्टील, रफ टर्निंग, सीएनसी लेथ, हीट ट्रीटमेंट
6.	नम्य होने की क्षमता	180-200 एमपीए	मुख्य मोटर	5.5 kw
7.	तेल पंप मोटर	4 किलोवाट	हाइड्रोलिक पोस्ट-कटर	Cr12MoV
8.	द्रव्य का गाढ़ापन	0.5 मिमी	सुरक्षा कवच	चल
9.	नियंत्रण प्रणाली	पीएलसी नियंत्रण प्रणाली	आधार	एच450
10.	परीक्षण सामग्री	बीएमएस मशीन परीक्षण से 2 सप्ताह पहले खरीद के लिए फीडिंग सामग्री का आकार प्रदान करेगा

स्वचालित कार्य प्रवाह

दक्षता और अपशिष्ट में कमी इस मशीन के स्वचालित वर्कफ़्लो के केंद्र में हैं। प्रक्रिया डेकोइलर पर सुचारू रूप से शुरू होती है, फीडिंग गाइड डिवाइस के माध्यम से मुख्य रोल फॉर्मिंग मिल में निर्बाध रूप से परिवर्तित होती है। यहां, हाइड्रोलिक कटर तक पहुंचने से पहले धातु को धीरे-धीरे कई चरणों में आकार दिया जाता है, जो एक मजबूत हाइड्रोलिक सिस्टम द्वारा संचालित होता है और एक बुद्धिमान पीएलसी सिस्टम द्वारा नियंत्रित होता है, अंत में डबल एग्जिट रैक पर आराम करता है। सटीक इंजीनियरिंग द्वारा संचालित यह अत्यधिक सिंक्रनाइज़ अनुक्रम यह सुनिश्चित करता है कि प्रत्येक पैनल सटीक आवश्यक लंबाई में काटा गया है। मांग पर सामग्रियों का उत्पादन करके, आप सामान्य स्थापना त्रुटियों और आम तौर पर प्री-कट पैनलों के साथ आने वाली महंगी सामग्री बर्बादी को प्रभावी ढंग से समाप्त कर देते हैं। फॉर्मिंग रोलर्स की लयबद्ध, स्थिर गड़गड़ाहट और हाइड्रोलिक कतरनी का कुरकुरा, साफ स्नैप अधिकतम उपज और न्यूनतम डाउनटाइम के लिए अनुकूलित विनिर्माण प्रक्रिया को दर्शाता है।

डेकोइलर → फीडिंग गाइड डिवाइस → मेन रोल फॉर्मिंग मिल → हाइड्रोलिक कटर → हाइड्रोलिक सिस्टम → पीएलसी सिस्टम → एग्जिट रैक*2

मशीन घटक प्रदर्शन

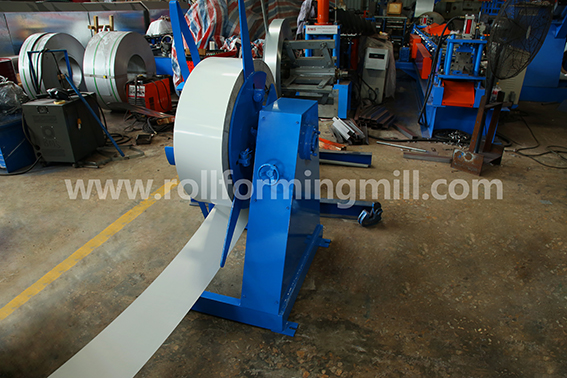

1) डेकोइलर:

• मैनुअल डेकोइलर: एक सेट
• गैर-संचालित, स्टील कॉइल आंतरिक बोर संकोचन और स्टॉप को मैन्युअल रूप से नियंत्रित करें
• अधिकतम. फीडिंग चौड़ाई: 500 मिमी , कॉइल आईडी रेंज 470 मिमी ± 30 मिमी
• क्षमता: अधिकतम. 3 टन

मैनुअल डिकॉयलर आपकी निरंतर उत्पादन लाइन के लिए विश्वसनीय शुरुआती बिंदु के रूप में कार्य करता है। एक गैर-संचालित इकाई के रूप में डिज़ाइन किया गया, यह ऑपरेटरों को स्टील कॉइल के आंतरिक बोर संकोचन को मैन्युअल रूप से नियंत्रित करने और आवश्यक होने पर फ़ीड को सुरक्षित रूप से रोकने की अनुमति देता है। यह सुनिश्चित करने के लिए कि आपकी टीम इस घटक की क्षमता को अधिकतम करे, हम व्यापक संचालन प्रशिक्षण और दैनिक रखरखाव गाइड प्रदान करते हैं। यह सक्रिय समर्थन नाटकीय रूप से मैन्युअल हैंडलिंग समय को कम करता है और अप्रत्याशित डाउनटाइम जोखिमों को समाप्त करता है, जिससे आपका उत्पादन शेड्यूल ट्रैक पर रहता है। ऑपरेटर कॉइल को जगह में लॉक करते समय सीधी यांत्रिक प्रतिक्रिया की सराहना करेंगे, एक स्थिर, केंद्रित फ़ीड सुनिश्चित करेंगे जो रोल बनाने के महत्वपूर्ण प्रारंभिक चरणों के दौरान सामग्री को भटकने से रोकती है।

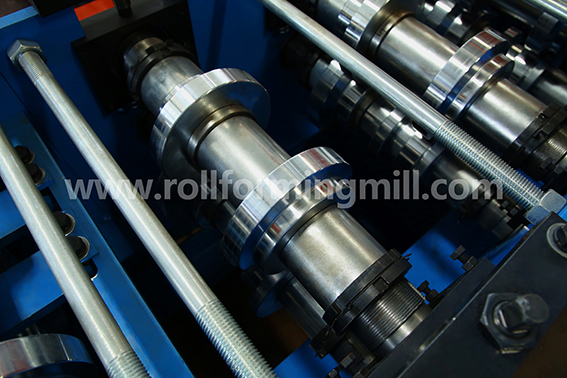

2) रोल बनाने वाली मिल

से बना बॉडी फ्रेम, H450 प्रकार के स्टील वेल्डिंग द्वारा
साइड दीवार की मोटाई: Q235 t18mm ;
शाफ्ट 45# स्टील से निर्मित , शाफ्ट व्यास: φ70mm
गियर और चेन ड्राइव 16-चरण । बनाने के लिए लगभग
बनाने की गति: 12-15 मीटर/मिनट ;
मुख्य मोटर: 5.5 किलोवाट ; चेन: ZIQIANG
सभी स्क्रू बोल्ट ग्रेड 8.8 के साथ (सस्ते कारखाने निम्न ग्रेड 4.8 का उपयोग करते हैं) ताकि मशीन की संरचना को मजबूती से ठीक किया जा सके और मशीन लंबे समय तक चलने के दौरान लंबे समय तक चल सके।

इस उपकरण के अत्यधिक स्थायित्व का मूल मुख्य रोल बनाने वाली मिल में निहित है। हेवी-ड्यूटी H450 प्रकार के स्टील वेल्डेड बॉडी फ्रेम और Q235 t18mm साइड दीवारों के साथ निर्मित, यह एक मजबूत नींव प्रदान करता है। बनाने की प्रक्रिया पर्याप्त φ70 मिमी व्यास वाले मजबूत 45# स्टील शाफ्ट द्वारा संचालित होती है, जो 16-स्टेप गियर और चेन ड्राइव सिस्टम के माध्यम से आगे बढ़ती है। 5.5KW मुख्य मोटर और विश्वसनीय ZIQIANG श्रृंखला द्वारा संचालित, 12-15m/मिनट की तेज गति से संचालित होने वाला यह उच्च मात्रा की मांगों को आसानी से संभालता है। हम पूरी संरचना को मजबूती से सुरक्षित करने के लिए विशेष रूप से ग्रेड 8.8 उच्च शक्ति वाले स्क्रू बोल्ट का उपयोग करते हैं। सामग्री चयन के लिए यह समझौताहीन दृष्टिकोण निरंतर, उच्च-लोड विनिर्माण स्थितियों के तहत भी असाधारण स्थिरता और विस्तारित जीवनचक्र की गारंटी देता है।

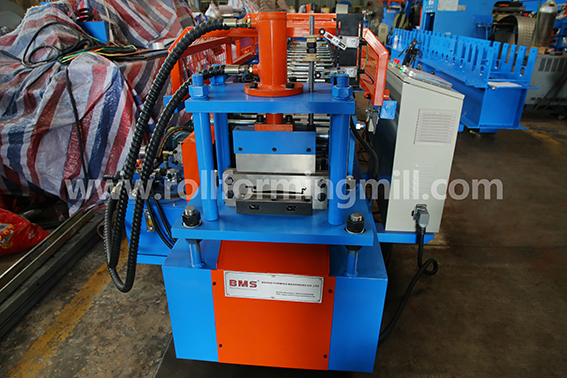

3) हाइड्रोलिक कटर

काटने के लिए पोस्ट करें, काटने के लिए रोकें, दो टुकड़े प्रकार के कटिंग ब्लेड डिज़ाइन
हाइड्रोलिक मोटर: 4KW , काटने का दबाव: 0-16Mpa
काटने का उपकरण सामग्री: Cr12MoV (= SKD11 स्टील)
कम से कम एक मिलियन बार काटने के जीवन के साथ, हीट ट्रीटमेंट HRC58-62

उन्नत हाइड्रोलिक पोस्ट-कटर के माध्यम से सटीक फिनिशिंग हासिल की जाती है, जिसमें एक परिष्कृत दो-टुकड़ा कटिंग ब्लेड डिज़ाइन होता है जो दोषरहित कतरनी के लिए लाइन को क्षण भर के लिए रोक देता है। एक समर्पित 4KW हाइड्रोलिक मोटर द्वारा संचालित, जो 0-16Mpa काटने का दबाव देता है, यह सहजता से धातु को काटता है। काटने का उपकरण स्वयं प्रीमियम Cr12MoV से बना है, जिसे HRC58-62 की कठोरता के लिए ताप-उपचारित किया गया है। यह असाधारण धातु विज्ञान कम से कम दस लाख काटने के चक्रों की गारंटी देता है, एक रेजर-तेज धार बनाए रखता है जो पैनल के सिरों को पूरी तरह से गड़गड़ाहट से मुक्त कर देता है। हाइड्रोलिक शीयर एंगेजिंग की विशिष्ट, शक्तिशाली ध्वनि इसके औद्योगिक-ग्रेड बल का प्रमाण है, जो यह सुनिश्चित करती है कि प्रत्येक पैनल निकास रैक से सीधे इंस्टॉलेशन के लिए तैयार है।



उत्पाद अनुप्रयोग मामला

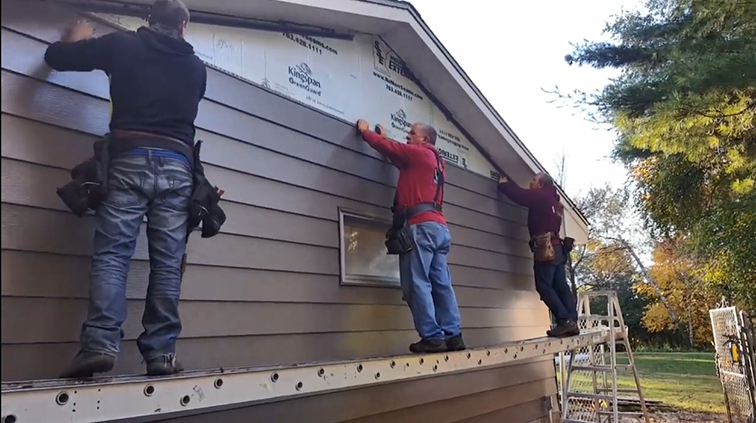

इस लीनियर पैनल मशीन द्वारा उत्पादित पैनलों की बहुमुखी प्रतिभा व्यवसाय विस्तार के अवसरों की एक विशाल श्रृंखला खोलती है। ये सटीक धातु साइडिंग प्रोफाइल आधुनिक आवासीय घरों, विशाल वाणिज्यिक परिसरों और ऊबड़-खाबड़ औद्योगिक सुविधाओं पर चढ़ने के लिए बिल्कुल उपयुक्त हैं। मांग पर कस्टम-लंबाई पैनल का उत्पादन करने की क्षमता होने से, निर्माण ठेकेदार आपूर्ति श्रृंखला में देरी के बारे में चिंता किए बिना लचीले ढंग से विभिन्न पैमाने की परियोजनाओं पर काम कर सकते हैं। साइडिंग की चिकनी, मौसम प्रतिरोधी फिनिश आर्किटेक्ट्स और बिल्डरों को एक प्रीमियम बाहरी समाधान प्रदान करती है जो ऊर्जा दक्षता और दृश्य अपील दोनों को बढ़ाती है। चाहे स्थानीय रिटेल स्टोरफ्रंट को अपग्रेड करना हो या किसी बड़े गोदाम को सील करना हो, यह मशीन आपके ऑपरेशन को शीर्ष स्तरीय निर्माण सामग्री सीधे साइट पर पहुंचाने का अधिकार देती है।



मशीन निर्मित उत्पाद एवं विस्तृत शोकेस

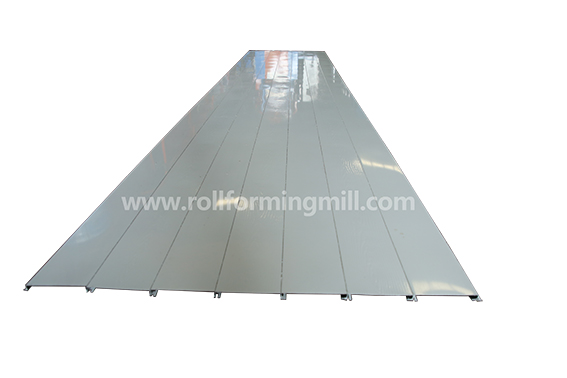

अंतिम आउटपुट मशीन की बेहतर इंजीनियरिंग का प्रमाण है - कुरकुरा, साफ और संरचनात्मक रूप से मजबूत धातु साइडिंग पैनल। प्रत्येक टुकड़ा आज के प्रतिस्पर्धी निर्माण सामग्री बाजार में आवश्यक उच्च मानकों को दर्शाता है। लगातार सतह की अखंडता और सटीक इंटरलॉकिंग किनारों के साथ, ये पैनल किसी भी इमारत के लिए एक जलरोधक, दृश्यमान आश्चर्यजनक पहलू सुनिश्चित करते हैं। जब आप नीचे विस्तृत उत्पाद शोकेस और मशीनरी क्लोज-अप की समीक्षा करते हैं, तो मजबूत निर्माण गुणवत्ता और परिष्कृत फिनिशिंग टच पर ध्यान दें जो इस उपकरण को आपकी उत्पादन सुविधा के लिए एक स्थायी संपत्ति बनाते हैं। आपकी सफलता के प्रति हमारी प्रतिबद्धता मशीन से परे तक फैली हुई है, जो आपके स्थानीय क्लैडिंग बाजार पर हावी होने के लिए आवश्यक परिचालन आत्मविश्वास प्रदान करती है।
