द्रुत बदल प्रकार शेल्फ बीम रोल फॉर्मिंग मशीन

उत्पादन वर्णन

क्विक चेंज टाईप शेल्फ बीम्स रोल फॉर्मिंग मशीन ही एक अत्यंत कार्यक्षम औद्योगिक उत्पादन लाइन आहे जी विशेषतः हेवी-ड्यूटी स्टोरेज रॅक बीमच्या सतत आणि अचूक उत्पादनासाठी तयार केली जाते. स्टोरेज इक्विपमेंट मॅन्युफॅक्चरिंग इंडस्ट्रीच्या कठोर मागण्या पूर्ण करण्यासाठी डिझाइन केलेले, हे मशीन उच्च संरचनात्मक अखंडता, अचूक आयामी अचूकता आणि जलद प्रोफाइल बदलांची खात्री देते. प्रगत PLC नियंत्रण प्रणालीसह एक मजबूत यांत्रिक संरचना एकत्रित करून, उपकरणे लक्षणीयरीत्या डाउनटाइम कमी करतात, सामग्रीचा कचरा कमी करतात आणि मोठ्या प्रमाणात उत्पादन कार्यांसाठी एकूण उत्पादन उत्पादन वाढवते.

प्रोफाइल रेखाचित्रे

हेवी-ड्यूटी शेल्फ बीमसाठी आवश्यक असलेल्या अचूक प्रोफाइल रेखाचित्रांवर प्रक्रिया करण्यासाठी रोल फॉर्मिंग मिल कुशलतेने तयार केली गेली आहे. अचूक रोलर डिझाइन सुनिश्चित करते की प्रत्येक कोन आणि वक्र कठोर लोड-बेअरिंग आणि असेंबली आवश्यकता पूर्ण करतात, विश्वसनीय रॅकिंग सिस्टमसाठी एक मजबूत पाया प्रदान करतात.

मुख्य तांत्रिक मापदंड

खालील तांत्रिक वैशिष्ट्ये रोल फॉर्मिंग मिलच्या मुख्य क्षमतांचा तपशील देतात. सामग्रीच्या जाडीच्या सुसंगततेपासून ते गती आणि मोटर पॉवर तयार करण्यापर्यंत, शेल्फ बीमचे स्थिर, उच्च-गती उत्पादन सुनिश्चित करण्यासाठी प्रत्येक पॅरामीटर ऑप्टिमाइझ केले आहे.

उत्पादन कार्य प्रवाह

रोल बनवण्याची प्रक्रिया अत्यंत स्वयंचलित आणि सतत क्रमाने चालते, कच्च्या कॉइलपासून तयार शेल्फ बीमपर्यंत उत्पादन सुलभ करण्यासाठी डिझाइन केलेले. हा तार्किक कार्यप्रवाह मॅन्युअल हस्तक्षेप कमी करतो, सुसंगत प्रोफाइल गुणवत्ता सुनिश्चित करतो आणि उच्च उत्पादन गती राखतो.

मॅन्युअल डेकोइलर (3 टन) → फीडिंग गाइड डिव्हाइस → मुख्य रोल फॉर्मिंग मिल → हायड्रोलिक पोस्ट कटर → पीएलसी कंट्रोल सिस्टम → एक्झिट रॅक

कोर मशीन घटक प्रदर्शन

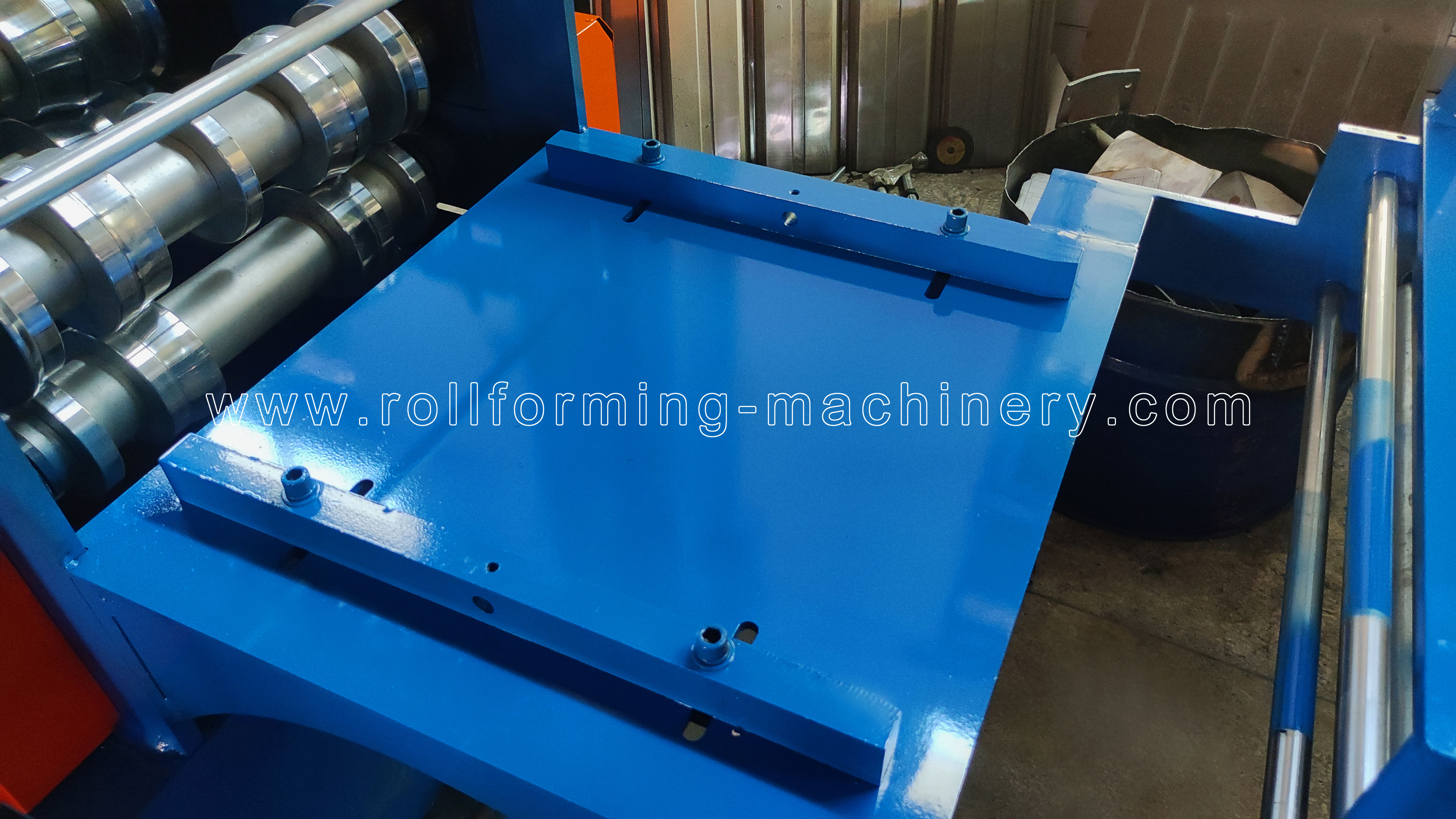

फीडिंग मार्गदर्शक साधन

योग्य सामग्री फीडिंगसाठी मार्गदर्शक स्थिती अचूकपणे समायोजित केली जाऊ शकते. ही यंत्रणा सुनिश्चित करते की स्टील कॉइल रोल फॉर्मिंग मिलमध्ये सहजतेने आणि परिपूर्ण संरेखनमध्ये प्रवेश करते, सामग्रीचे विचलन रोखते आणि अंतिम शेल्फ बीमच्या मितीय अचूकतेची हमी देते.

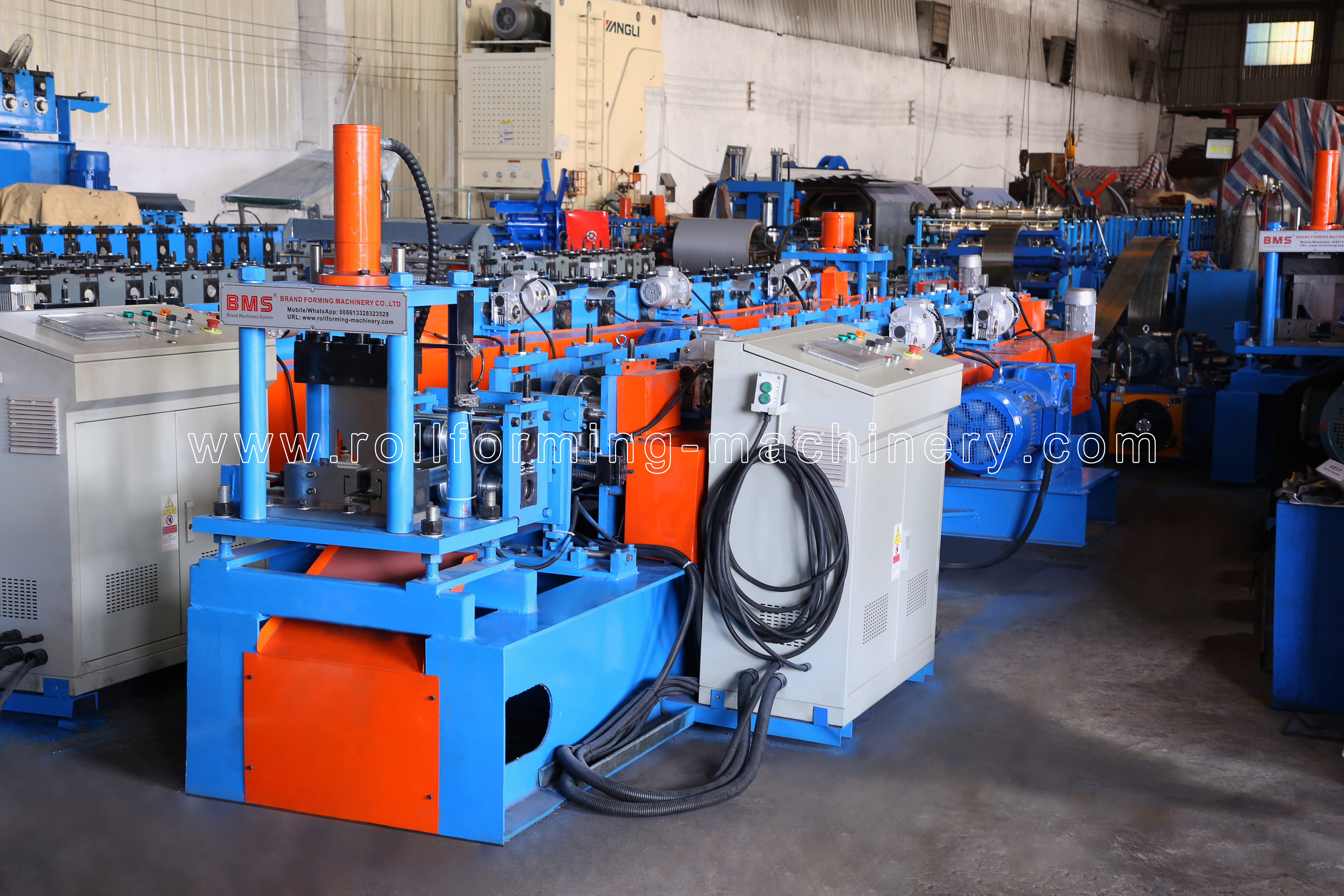

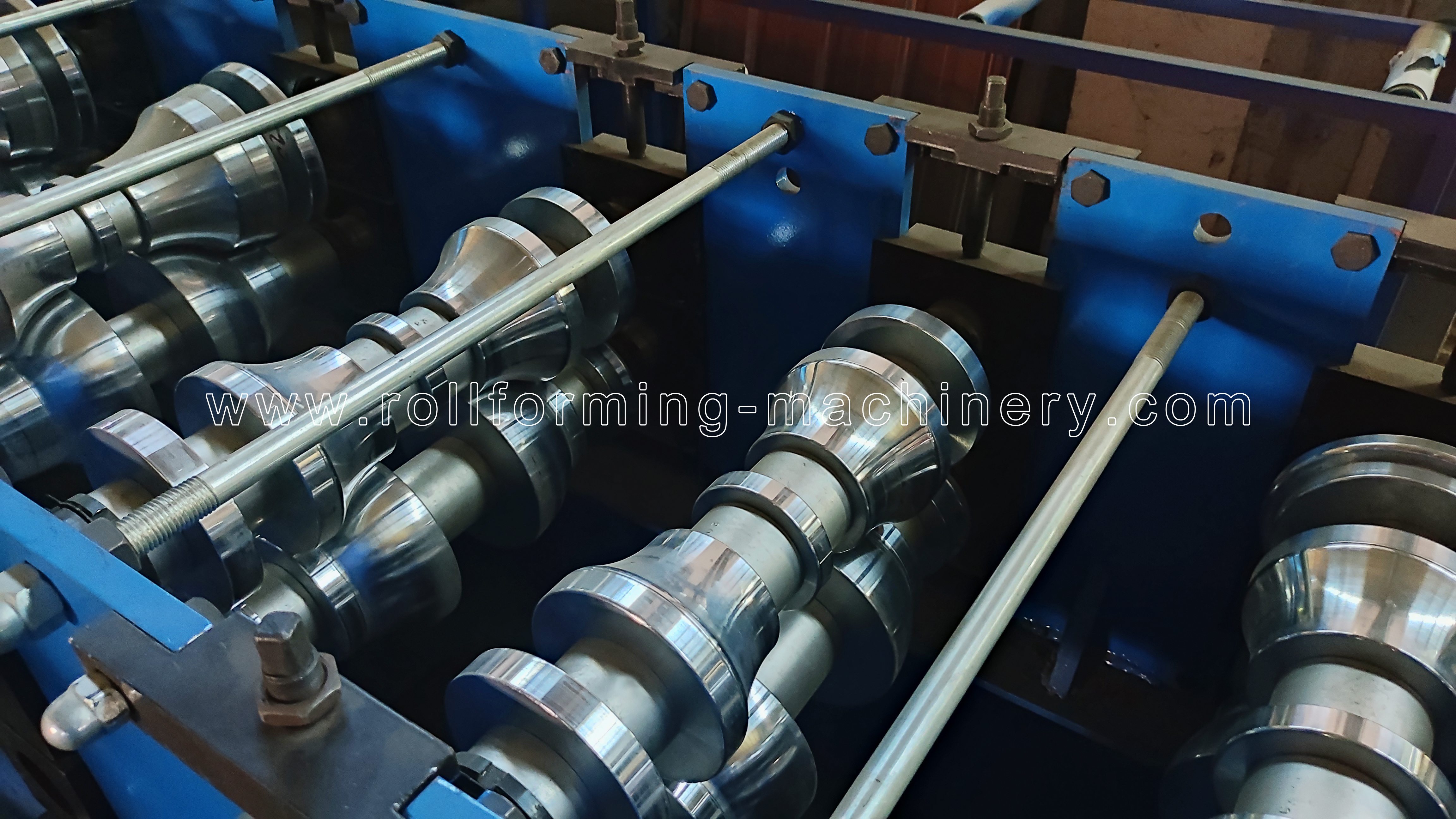

मेन रोल फॉर्मिंग मिल

प्रॉडक्शन लाइनच्या मुख्य भागामध्ये H400 प्रकारच्या स्टीलपासून वेल्डिंगद्वारे बनवलेली हेवी-ड्यूटी बॉडी फ्रेम आहे, ज्यामुळे हाय-स्पीड ऑपरेशन्स दरम्यान अपवादात्मक स्थिरता मिळते. बाजूच्या भिंतीची जाडी Q235 t18mm स्टील प्लेट्स वापरते. फॉर्मिंग रोलर्स प्रीमियम Cr12 Mov स्टीलपासून तयार केले जातात, CNC लेथद्वारे प्रक्रिया केली जाते आणि HRC58-62 ची कठोरता प्राप्त करण्यासाठी उष्णता उपचार केले जाते, दीर्घकालीन पोशाख प्रतिरोध सुनिश्चित करते.

• शाफ्ट व्यास: ф80/ф65 मिमी , अचूक रोटेशनसाठी मशीन केलेले अचूक.
• ट्रान्समिशन: गियर/स्प्रॉकेट ड्रायव्हिंग, सुमारे 5-स्टेप फॉर्मिंग स्टेशनचा वापर.
• मुख्य मोटर: 5.5 KW . लवचिक ऑपरेशनसाठी वारंवारता गती नियंत्रणासह
• वास्तविक निर्मिती गती: 16-20m/मिनिट , उत्पादन कार्यक्षमता ऑप्टिमाइझ करणे.

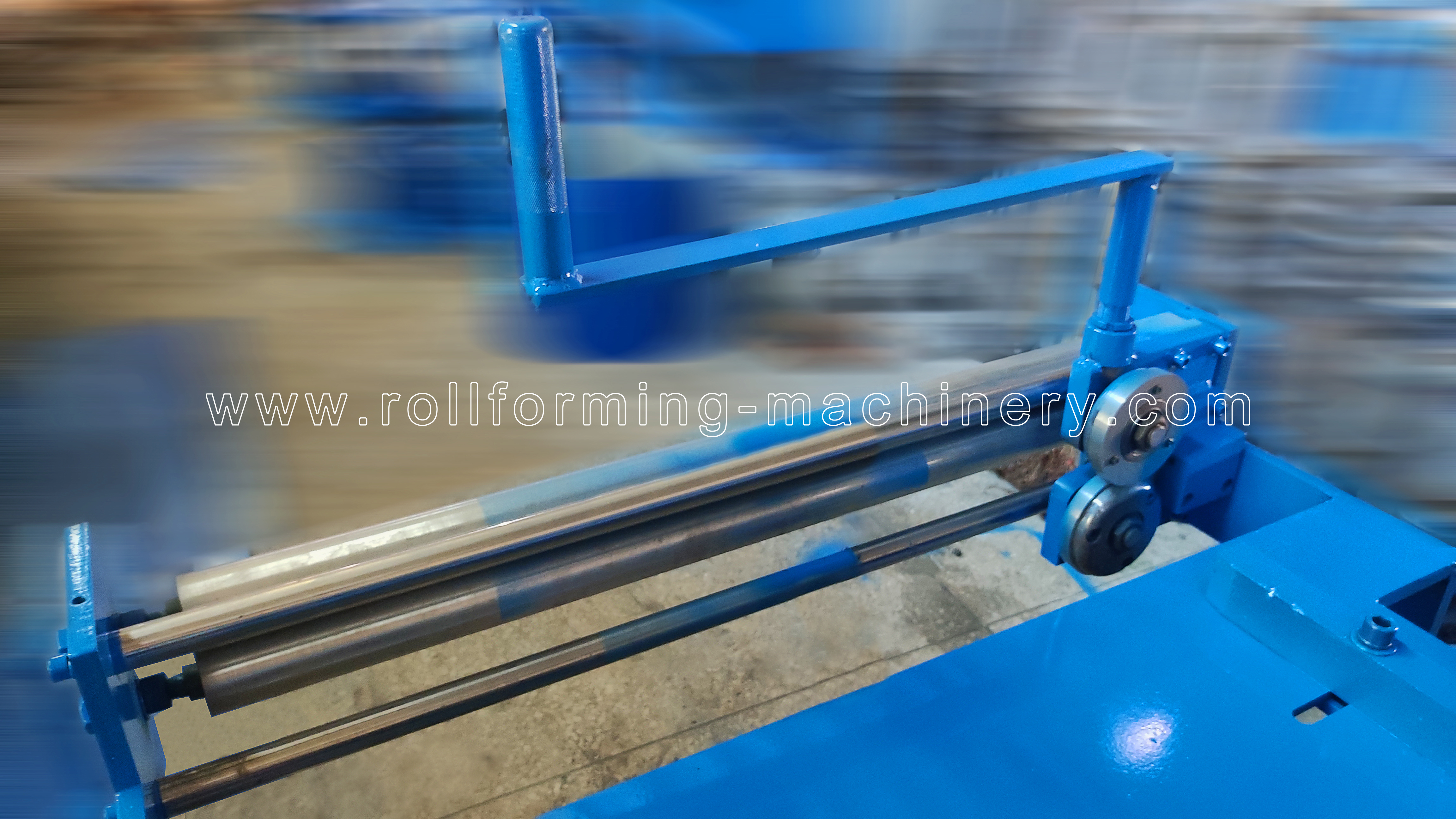

पीएलसी एकत्रीकरणासह मॅन्युअल प्री-कटर

सुलभ ऑपरेशन आणि महत्त्वपूर्ण सामग्री बचतीसाठी डिझाइन केलेले मॅन्युअल प्री-कटरसह सुसज्ज. प्री-कटर पीएलसी कंट्रोल सिस्टमशी बुद्धिमानपणे जोडलेले आहे. उत्पादनादरम्यान, पीएलसी प्रोफाइल लांबीची सतत गणना करते. एकदा नवीन बॅचसाठी भौतिक बदल आवश्यक असल्यास, PLC उर्वरित प्रमाणासाठी आवश्यक असलेल्या अचूक लांबीची गणना करते आणि ऑपरेटरला अलर्ट करते. त्यानंतर ऑपरेटर रोल फॉर्मिंग विभागात प्रवेश करण्यापूर्वी सामग्री मॅन्युअली कातरू शकतो. हे प्रगत कार्य निर्बाध सामग्री संक्रमण सुनिश्चित करते, कचरा काढून टाकते आणि उत्पादन कार्यप्रवाह अत्यंत अनुकूल करते.

मशीनद्वारे उत्पादित उत्पादने आणि तपशील

तयार शेल्फ बीम हेवी-ड्यूटी औद्योगिक रॅकिंग असेंब्लीसाठी पूर्णपणे अनुकूल असलेल्या स्वच्छ कडा, अचूक क्रॉस-सेक्शन आणि सातत्यपूर्ण गुणवत्ता प्रदर्शित करतात.

अर्ज प्रकरण

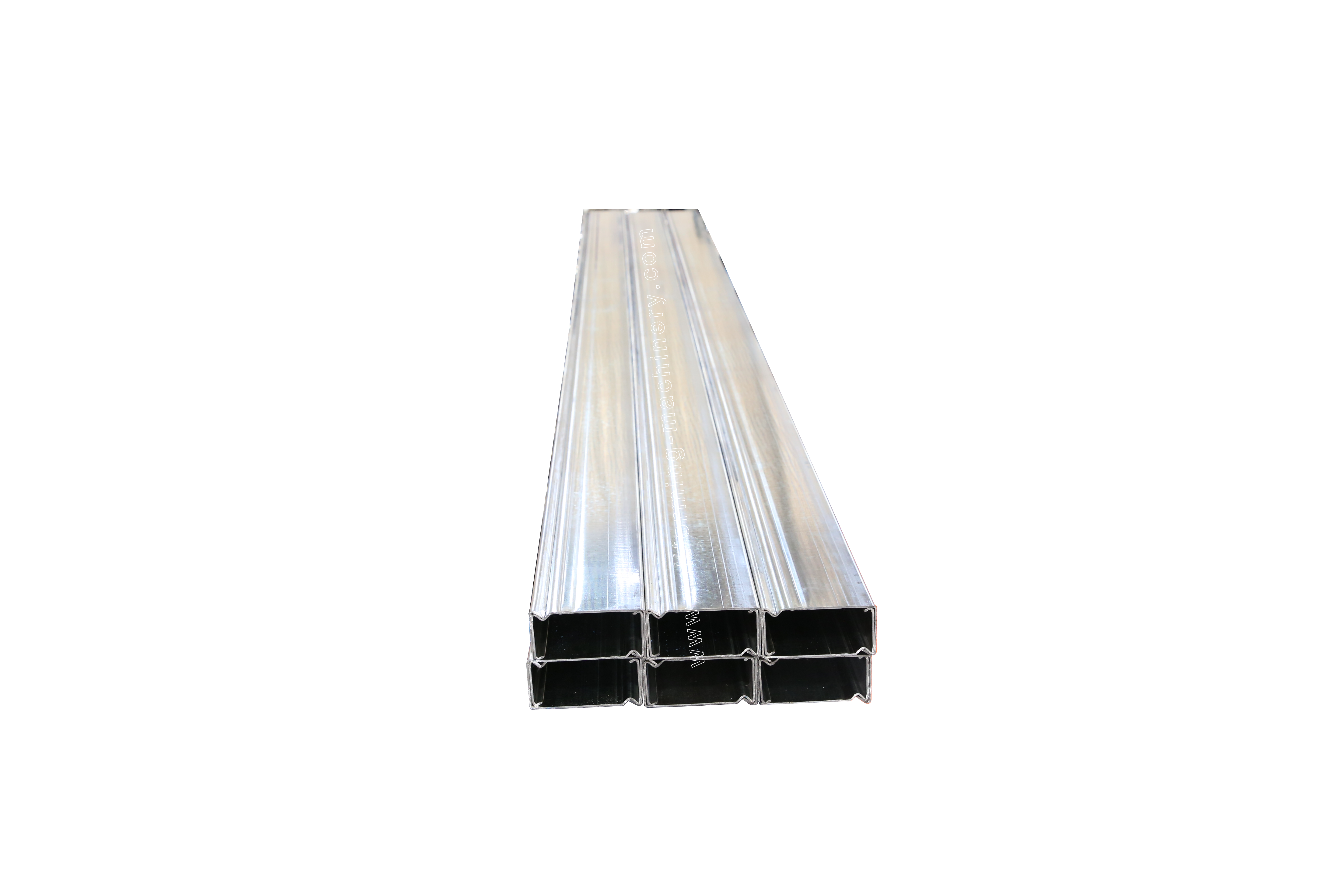

उच्च-गुणवत्तेचे तयार स्टील शेल्फ बीम

क्विक चेंज टाईप शेल्फ बीम्स रोल फॉर्मिंग मशिन हे प्रीमियम स्टील शेल्फ बीम्स तयार करण्यासाठी अभियंता केले आहे ज्यात अपवादात्मक मितीय अचूकता आणि संरचनात्मक अखंडता आहे. तयार उत्पादनांमध्ये अचूक प्रोफाइल, सुसंगत आकार आणि गुळगुळीत फिनिशेस आहेत, ज्यामुळे औद्योगिक स्टोरेज सोल्यूशन्ससाठी अखंड असेंबली सुनिश्चित होते. हे उच्च-गुणवत्तेचे बीम आधुनिक वेअरहाऊस वातावरणातील कठोर लोड-बेअरिंग मागणी पूर्ण करण्यासाठी डिझाइन केलेले आहेत.

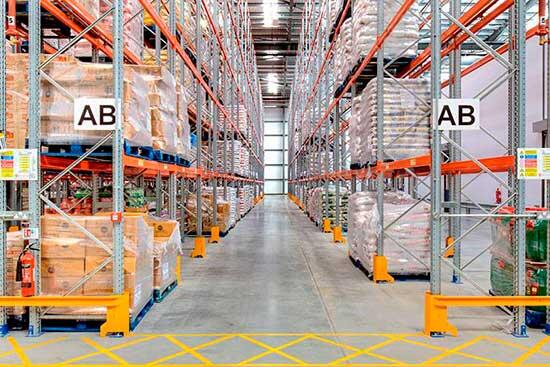

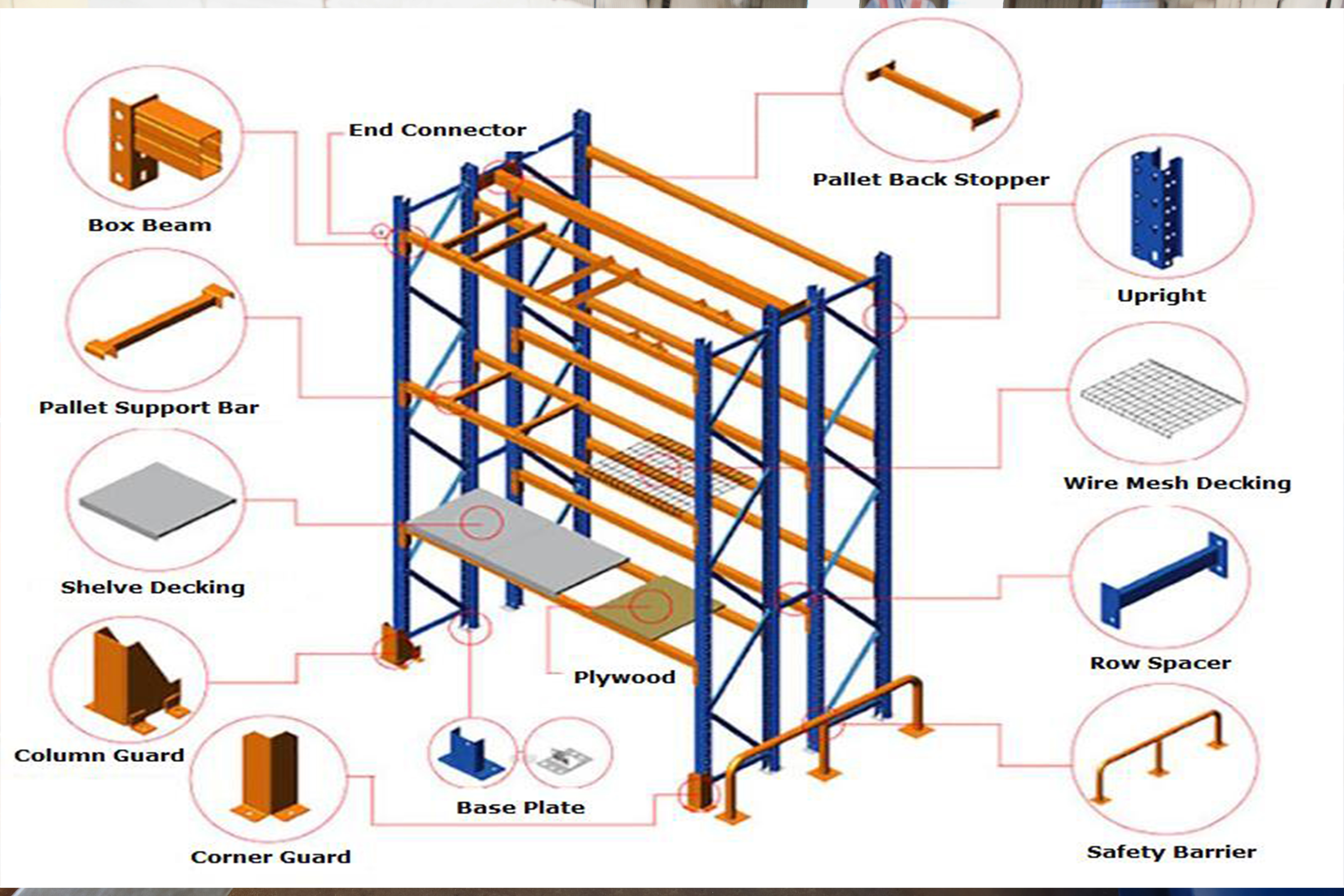

स्टोरेज रॅकिंग सिस्टम्समधील विश्वसनीय अनुप्रयोग

हेवी-ड्यूटी वेअरहाऊस रॅकिंग, लॉजिस्टिक वितरण केंद्रे आणि औद्योगिक स्टोरेज सुविधांसाठी डिझाइन केलेले, रोल-फॉर्म केलेले शेल्फ बीम उत्कृष्ट लोड क्षमता आणि दीर्घकालीन स्थिरता प्रदान करतात. हे मजबूत घटक पॅलेट रॅकिंग सिस्टीमचा विश्वासार्ह कणा बनवतात, जे सुविधा व्यवस्थापकांना अधिकाधिक उभ्या जागेचा वापर करण्यास मदत करतात आणि हेवी इन्व्हेंटरी स्टोरेजसाठी ऑपरेशनल सुरक्षितता आणि कार्यक्षमता सुनिश्चित करतात.
