स्टील डेक रोल फॉर्मिंग मशीन 1.5-2.5 मिमी

कमी काँक्रिटची आवश्यकता किंवा स्टील प्लॅटफॉर्म म्हणून काँक्रीट-मुक्त

उपलब्धता:

प्रमाण:



चौकशी करा बास्केटमध्ये जोडा

मॉडेल:
YX40-200
ब्रँड:
BMS

प्रोफाइल

83d58901d4e90f7440455ec3e0065e53

उत्पादन वर्णन

साहित्य	लागू साहित्य	गॅल्वनाइज्ड शीट
	साहित्य जाडी	1.5-2.5 मिमी
	उत्पन्न शक्ती सह	Q235
गुंडाळी	फीडिंग रुंदी	312 मिमी
	कॉइल आयडी श्रेणी	508mm±30mm
	क्षमता	कमाल ५ टन.
यंत्र	बेस फ्रेम	वेल्डिंगद्वारे H350 प्रकारचे स्टील.
	बाजूच्या भिंतीची जाडी	Q235 t18 मिमी
	रोलर साहित्य	बेअरिंग स्टील GCr15(=EN31 स्टील), अचूक मशीन केलेले, हार्ड क्रोम कोटेड
	रोलर स्टेशन	तयार करण्यासाठी 16-पायऱ्या
	शाफ्ट व्यास	ф75 मिमी, उच्च वारंवारता प्रक्रिया
कटर	कडकपणा	HRC58-62 डिग्री पर्यंत उष्णता उपचार
कटर	कटिंग सहिष्णुता	≤±1 मिमी
शक्ती	वाहन चालवण्याचा मार्ग	गियर/स्प्रॉकेट ट्रान्समिशन
	मुख्य मोटर	15KW, वारंवारता गती नियंत्रण
	कटरसाठी पंप मोटर	4KW
पीएलसी नियंत्रण प्रणाली	इन्व्हर्टर	शिहलीन
	टच स्क्रीन	WEINVIEW(तैवान ब्रँड)
	एन्कोडर	KOYO (जपान ब्रँड) किंवा OMRON (जपान ब्रँड)
	व्होल्टेज नियंत्रित करा	24V

वैशिष्ट्ये

1.उत्पादित पातळ स्टील डेक (0.4-1.2mm) कमी काँक्रीट आणि शोरिंग सपोर्ट वापरू शकते त्यामुळे बांधकाम साहित्यावर बचत होते, खालच्या बाजूचे डिझाइन सौंदर्यदृष्ट्या सुखकारक आहे आणि सजावटीसाठी महागड्या साहित्याची बचत करते. 1.5-3mm जाड मटेरियलसाठी काम करण्यासाठी मशीन अपग्रेड केल्यास, उत्पादित स्टील डेकचा वापर लॉजिस्टिक स्टील प्लॅटफॉर्म म्हणून उच्च सपाटपणाच्या आवश्यकतांसह केला जाऊ शकतो (बुद्धिमान मोबाइल रोबोट AGV/IGV चे कार्य दृश्य पूर्ण करण्यासाठी 3mm पेक्षा जास्त नाही).

2. ताकद वाढवण्यासाठी पर्यायी उभ्या बरगड्या किंवा वेब एकंदर एम्बॉसिंग.

3. GCr15 बेअरिंग स्टील आणि हार्ड-क्रोम 10 वर्षांहून अधिक काळ कार्यरत राहण्यासाठी बारीक मशिनिंग केल्यानंतर रोलर शमवला जातो.

4. पर्यायी स्वयंचलित स्टेकर, कार्यक्षमतेत सुधारणा करा, श्रम खर्च वाचवा आणि तुम्हाला स्पर्धात्मक फायदा सुधारण्यास मदत करा.

कामाचा प्रवाह

5T हायड्रोलिक डिकॉइलर→मॅन्युअल प्री-कटर उपकरण→फीडिंग गाईड उपकरण→रोल फॉर्मिंग सिस्टम→हायड्रोलिक पोस्ट कटर उपकरण→एक्झिट रॅक

056T6YSR%8K1K)FZVY

तांत्रिक तपशील एन.एस

1) 5T हायड्रोलिक डेकोइलर: एक संच

हायड्रोलिक कंट्रोल स्टील कॉइल आतील बोअर संकोचन आणि थांबा

ऑटो फीडिंग पॉवर आणि सेल्फ-स्टॉप डिव्हाइस

जास्तीत जास्त फीडिंग रुंदी: 650 मिमी

तेल पंप मोटर: 2.2KW

क्षमता: कमाल 5 टन

20220530152802_68265

2) प्री-कटर

ब्रँड: बीएमएस मूळ: चीन

फीडिंग मटेरियल मार्गदर्शकासह, साहित्य वाया घालवणे टाळा

2023_02_11_16_42_IMG_6992

3) मुख्य मशीन

उच्च दर्जाचे बेअरिंग स्टील GCr15(=EN31 स्टील) , अचूक मशीन केलेले, हार्ड क्रोम कोटेड पासून तयार केलेले रोलर्स.

45# स्टील, क्वेंचिंग आणि टेम्परिंग, हार्ड क्रोमपासून बनवलेले शाफ्ट

बॉडी फ्रेम 350# H प्रकारच्या स्टीलपासून बनविली जाते वेल्डिंगद्वारे

वास्तविक निर्मिती गती: 15-20 मी/मिनिट

016A5260

4) हायड्रोलिक पोस्ट कटर

कट टू कट, स्टॉप टू कट, दोन तुकडे कटिंग ब्लेड डिझाइन
हायड्रॉलिक मोटर: 4KW ; कटिंग प्रेशर: 0-16Mpa
कटिंग टूल मटेरियल: Cr12MoV(= SKD11 स्टील) , HRC58-62 वर उष्णता उपचार

कमीत कमी एक दशलक्ष वेळा कटिंग लाइफसह
कटिंग पॉवर मुख्य इंजिन हायड्रोलिक स्टेशनद्वारे प्रदान केली जाते

5) पीएलसी नियंत्रण प्रणाली

प्रमाण आणि कटिंग लांबी स्वयंचलितपणे नियंत्रित करा.

टच स्क्रीनवर उत्पादन डेटा (उत्पादन बॅच, पीसी, लांबी, इ.) इनपुट करा.
ते आपोआप उत्पादन पूर्ण करू शकते.
यासह एकत्रित: पीएलसी, इन्व्हर्टर, टच स्क्रीन, एन्कोडर इ.

2023_02_11_16_45_IMG_7019

6) एक्झिट रॅक : तीन युनिट्स

20200316171137_19269

7) उत्पादन शो

अर्ज प्रकरण

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

पॅकेजिंग आणि शिपिंग

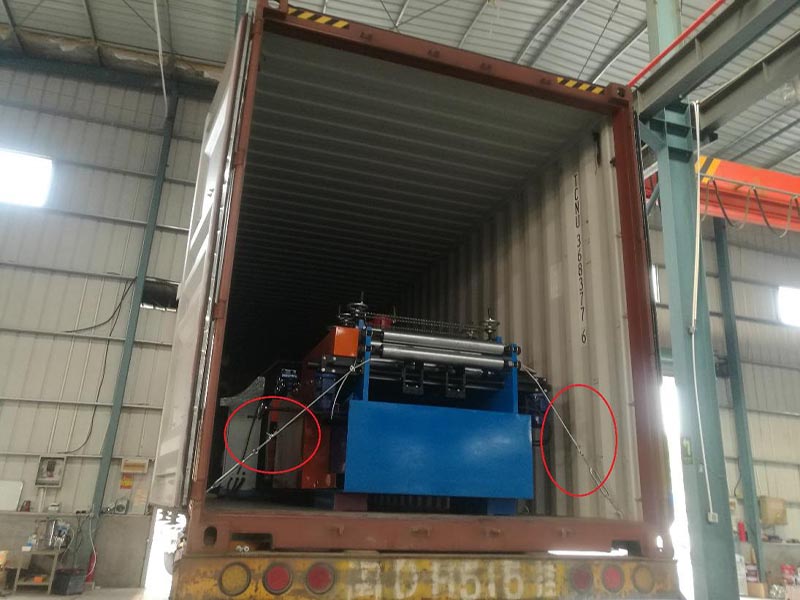

पॅकिंग पद्धत: मशीनचा मुख्य भाग नग्न आणि प्लास्टिकच्या फिल्मने झाकलेला असतो (धूळ आणि गंजपासून संरक्षण करण्यासाठी), कंटेनरमध्ये लोड केले जाते आणि स्टीलच्या दोरीने आणि लॉकने योग्य असलेल्या कंटेनरमध्ये स्थिरपणे स्थिर केले जाते, लांब-अंतराच्या वाहतुकीसाठी योग्य.

20 19081210260 1_56964

विक्रीनंतरची सेवा

1. वॉरंटी असते . 24 क्लायंटला मशीन मिळाल्यानंतर काही महिन्यांनंतर
24 महिन्यांच्या आत, आम्ही क्लायंटला बदली भाग विनामूल्य कुरियर करू.
2. आम्ही आमच्या मशीनच्या संपूर्ण आयुष्यासाठी तांत्रिक समर्थन देऊ करतो.
3. आम्ही आमच्या तंत्रज्ञांना ग्राहकांच्या कारखान्यांमध्ये अतिरिक्त खर्चासह स्थापित आणि प्रशिक्षण देण्यासाठी पाठवू शकतो.
