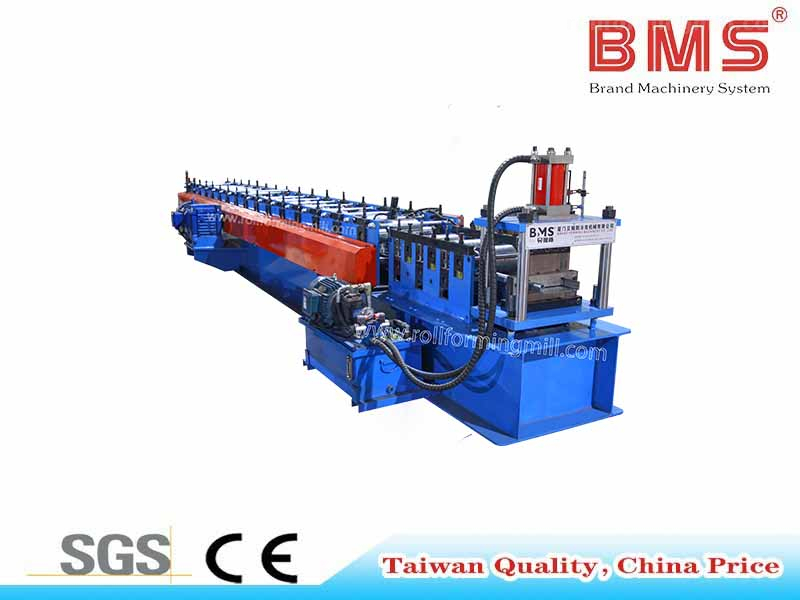

د فولادو ډیک رول جوړولو ماشین 1.5-2.5mm

د کانکریټ کم اړتیا یا کانکریټ د فولادو پلیټ فارم

شتون:

مقدار:



پوښتنه وکړه په باسکیټ کې اضافه کړئ

ماډل:
YX40-200
نښه:
BMS

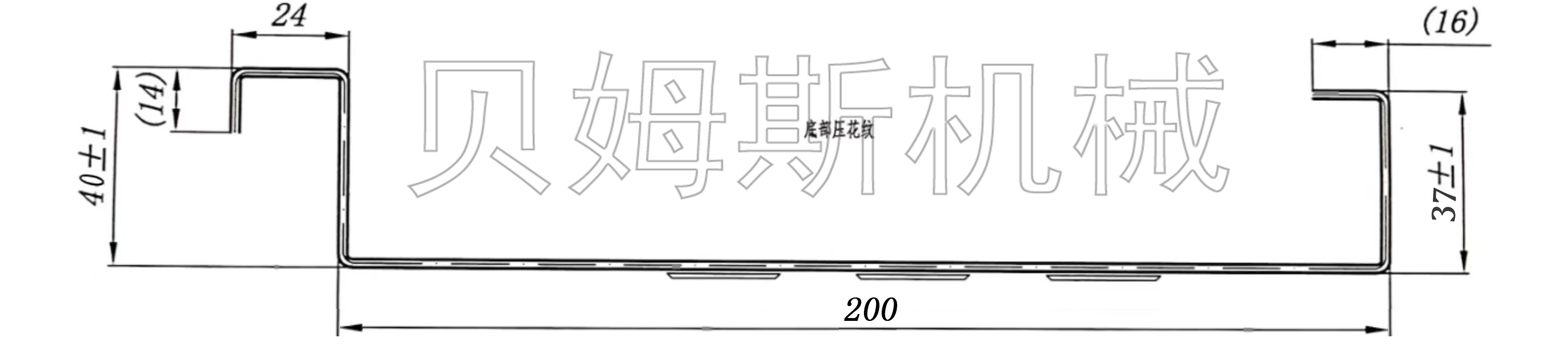

پروفایل

83d58901d4e90f7440455ec3e0065e53

د محصول تفصیل

مواد	د تطبیق وړ مواد	ګیلن شوی شیټ
	د موادو ضخامت	1.5-2.5mm
	د حاصل قوت سره	Q235
کویل	د تغذیې پراخوالی	312mm
	د کویل ID حد	508mm±30mm
	ظرفیت	Max. 5 ټنه.
ماشین	د بنسټ چوکاټ	د ویلډینګ په واسطه د H350 ډول فولاد.
	د غاړې دیوال ضخامت	Q235 t18mm
	رولر مواد	بیرنگ فولاد GCr15(=EN31 فولاد)، دقیق ماشین شوی، سخت کروم لیپت شوی
	د رولر سټیشن	د جوړولو لپاره 16 مرحلې
	د شافټ قطر	ф75mm، د لوړ فریکونسۍ پروسس کول
کټر	سختۍ	د تودوخې درملنه HRC58-62 درجې ته
کټر	د زغم کمول	≤±1mm
ځواک	د موټر چلولو لاره	ګیر / سپروکیټ لیږد
	اصلي موټور	15KW، د فریکونسی سرعت کنټرول
	د کټر لپاره پمپ موټور	4KW
د PLC کنټرول سیسټم	انورټر	شهلین
	ټچ سکرین	WEINVIEW (د تایوان برانډ)
	کوډ کوونکی	KOYO (جاپان برانډ) یا OMRON (جاپان برانډ)
	د ولتاژ کنټرول	24V

ځانګړتیاوې

1. تولید شوی پتلی سټیل ډیک (0.4-1.2mm) کولی شي لږ کانکریټ مصرف کړي او د شاورنګ مالتړ په دې توګه د ساختماني موادو سپما کوي ، د لاندې ډیزاین په ښکلا سره خوښ دی او د سینګار لپاره قیمتي توکي خوندي کوي. که ماشین د 1.5-3mm موټی موادو لپاره کار کولو لپاره لوړ کړئ، تولید شوي فولاد ډیک د لوژستیک فولاد پلیټ فارم په توګه د لوړ فلیټ اړتیاو سره کارول کیدی شي (د هوښیار ګرځنده روبوټ AGV/IGV کاري صحنې پوره کولو لپاره له 3mm څخه ډیر نه وي).

2. اختیاري عمودی ریبونه یا ویب ټولیز امبوسنګ د ځواک زیاتولو لپاره.

3. رولر د 10 کلونو څخه ډیر اوږد کاري ژوند لپاره د GCr15 بیرینګ فولادو او هارډ کروم سره د ښه ماشین کولو وروسته ماتیږي.

4. اختیاري اتوماتیک سټیکر، کاري موثریت ته وده ورکوي، د کار لګښت خوندي کوي، او تاسو سره د سیالۍ ګټې ښه کولو کې مرسته کوي.

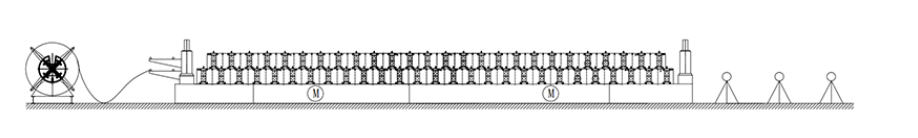

د کار جریان

5T هیدرولیک ډیکویلر → د لاسي پری کټر وسیله → د تغذیه کولو لارښود وسیله → د رول جوړولو سیسټم → هیدرولیک پوسټ کټر وسیله → د وتلو ریک

056T6YSR%8K1K)FZVY

تخنیکي مشخصات ns

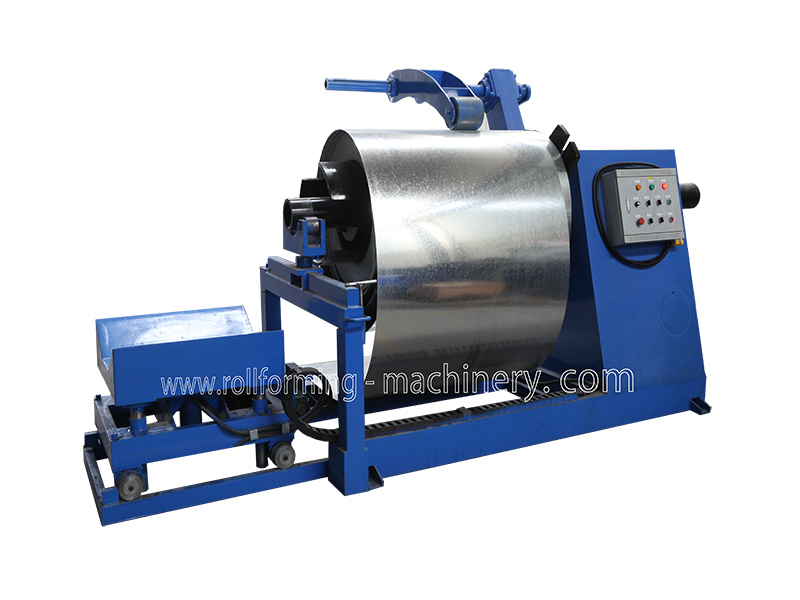

1) 5T هیدرولیک ډیکویلر: یو سیټ

د هیدرولیک کنټرول سټیل کویل داخلي بور کمیدل او ودرول

د اتومات تغذیه ځواک او د ځان بندولو وسیله

اعظمي تغذیه عرض: 650mm

د تیلو پمپ موټور: 2.2KW

ظرفیت: Max.5 ټنه

20220530152802_68265

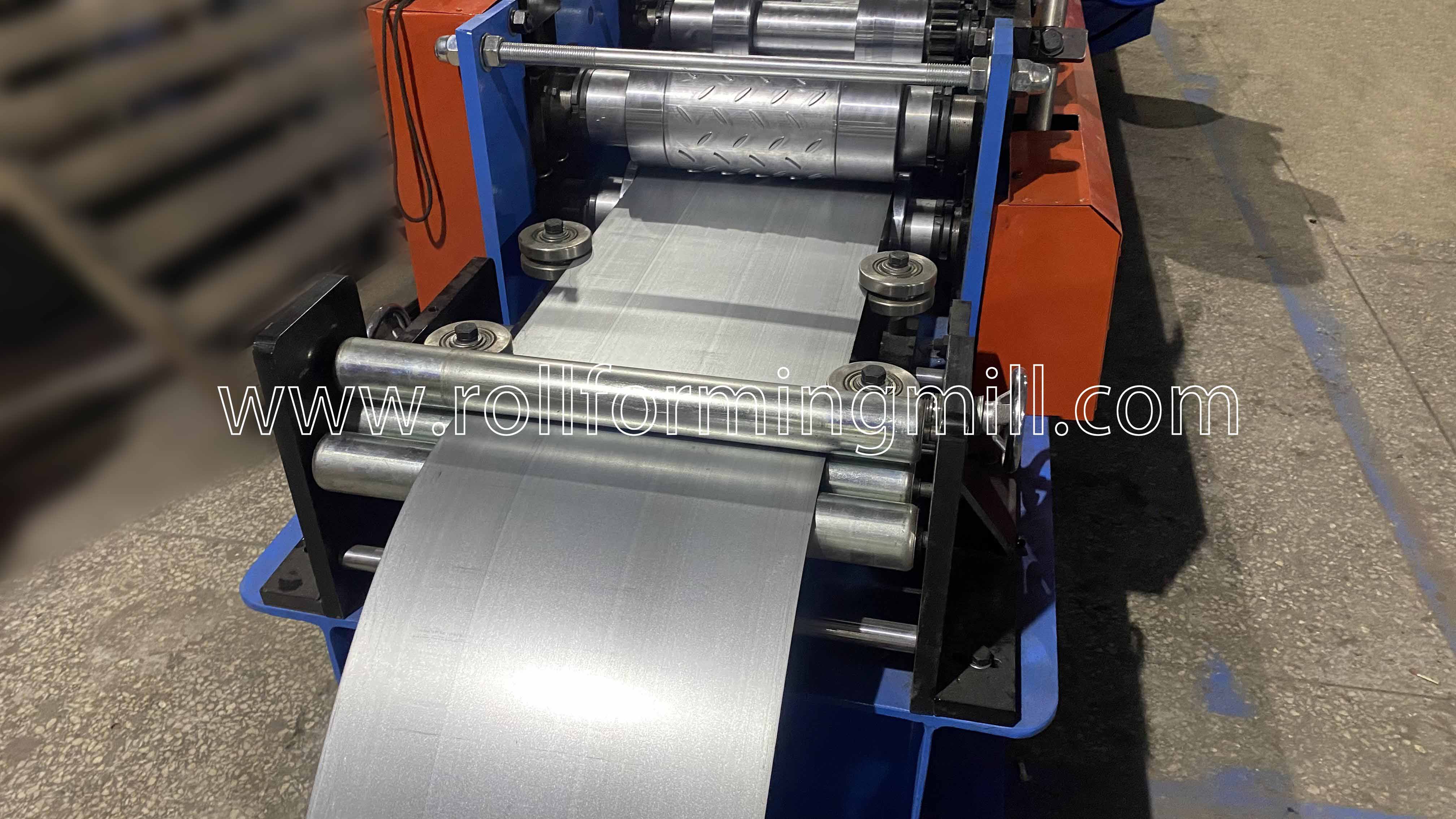

2) پری کټر

برانډ: BMS اصلي: چین

د تغذیې موادو لارښود سره ، د موادو ضایع کیدو څخه مخنیوی وکړئ

2023_02_11_16_42_IMG_6992

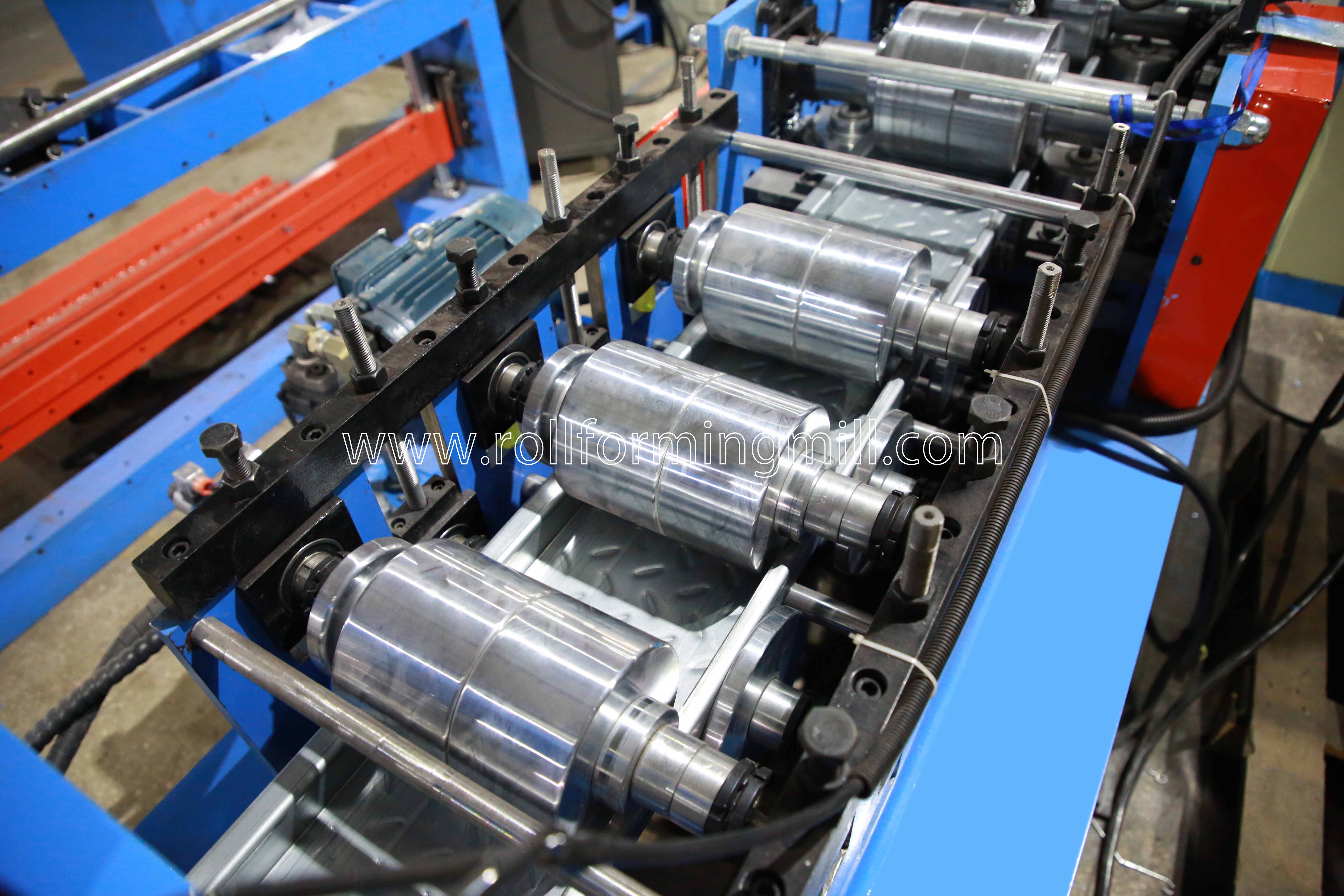

3) اصلي ماشین

رولرونه د لوړ کیفیت بیرینګ سټیل GCr15(=EN31 فولادو) څخه جوړ شوي ، دقیق ماشین شوي، سخت کروم لیپت شوي.

شافټونه د 45# فولادو څخه جوړ شوي، قوی کول او تودوخه کول، سخت کروم

د بدن چوکاټ د ویلډینګ په واسطه د 350 # H ډول فولاد څخه جوړ شوی

د اصلي جوړولو سرعت: 15-20m/min

016A5260

4) هیدرولیک پوسټ کټر

د پرې کولو وروسته، پرې کول ودرول، دوه ټوټې د پرې کولو بلیډ ډیزاین
هیدرولیک موټرو ډول: 4KW ؛ د پرې کولو فشار: 0-16Mpa
د پرې کولو وسیلې مواد: Cr12MoV(= SKD11 فولاد) ,HRC58-62 ته د تودوخې درملنه

د کټ کولو ژوند لږترلږه یو ملیون ځله د
کټ کولو ځواک د اصلي انجن هیدرولیک سټیشن لخوا چمتو کیږي

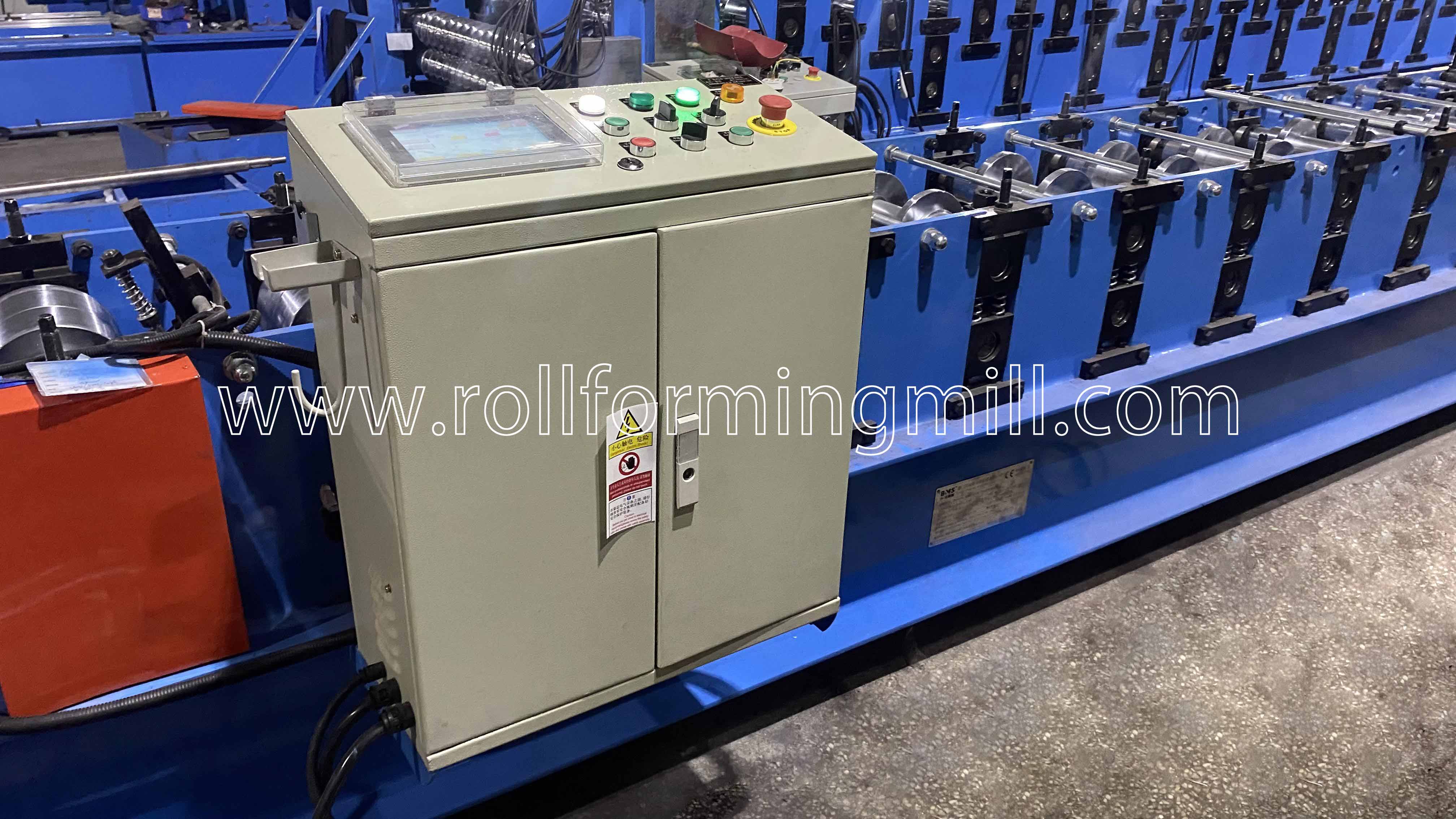

5) د PLC کنټرول سیسټم

مقدار او د قطع کولو اوږدوالی په اتوماتيک ډول کنټرول کړئ.

په ټچ سکرین کې د تولید ډاټا (د تولید بسته، پی سیز، اوږدوالی، او نور) داخل کړئ.
دا کولی شي تولید په اتوماتيک ډول پای ته ورسوي.
سره یوځای شوی: PLC، انورټر، ټچ سکرین، کوډر، او داسې نور.

2023_02_11_16_45_IMG_7019

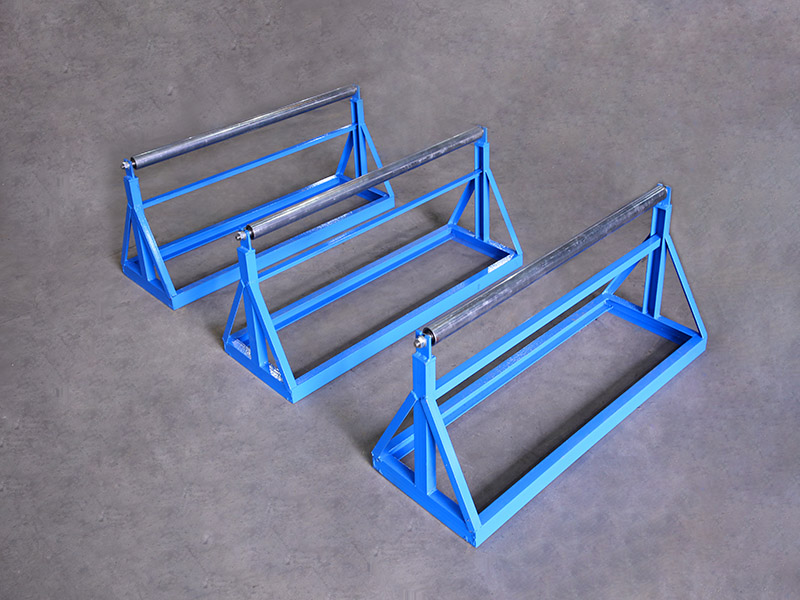

6) د وتلو ریک : درې واحدونه

20200316171137_19269

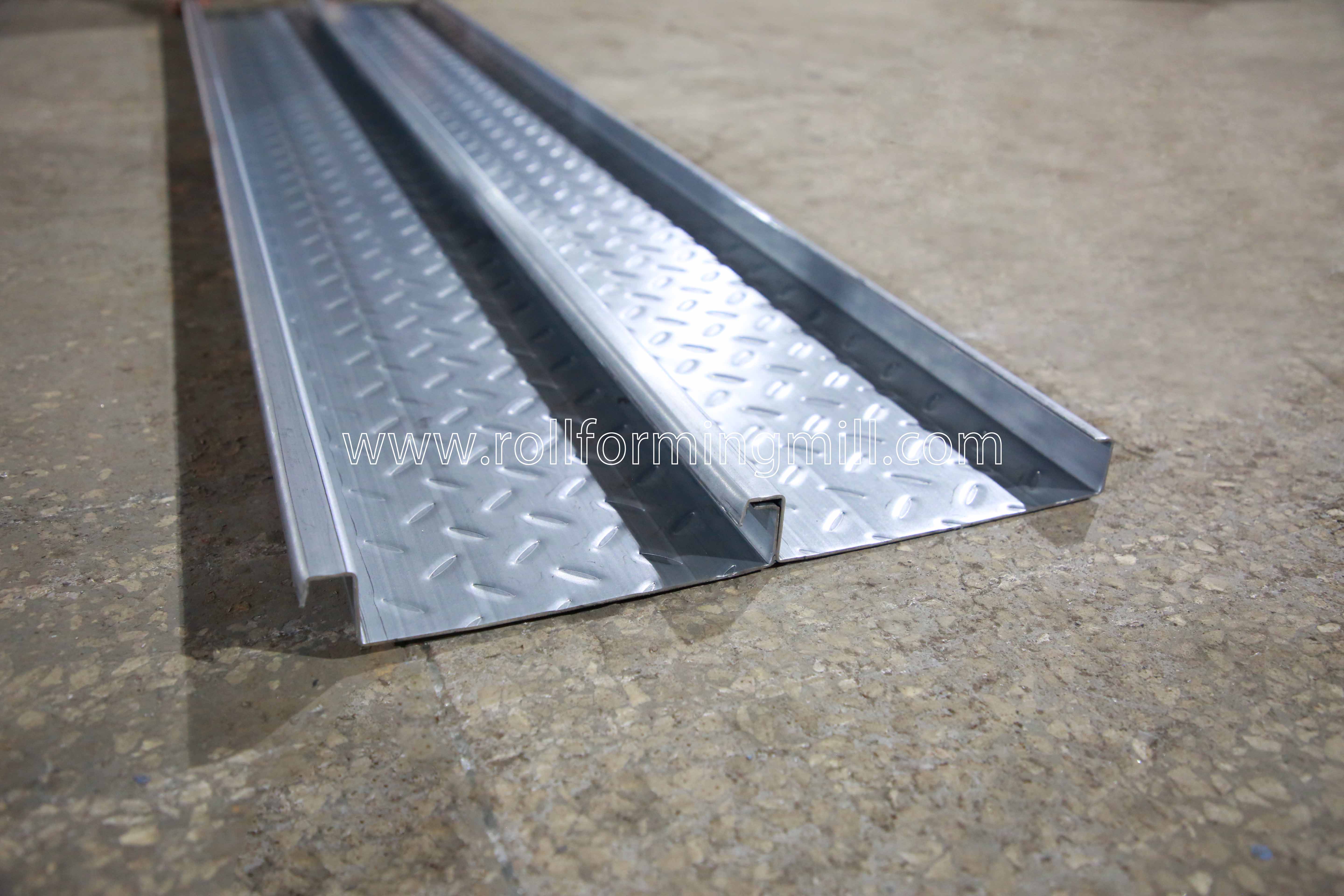

7) د محصول نندارې

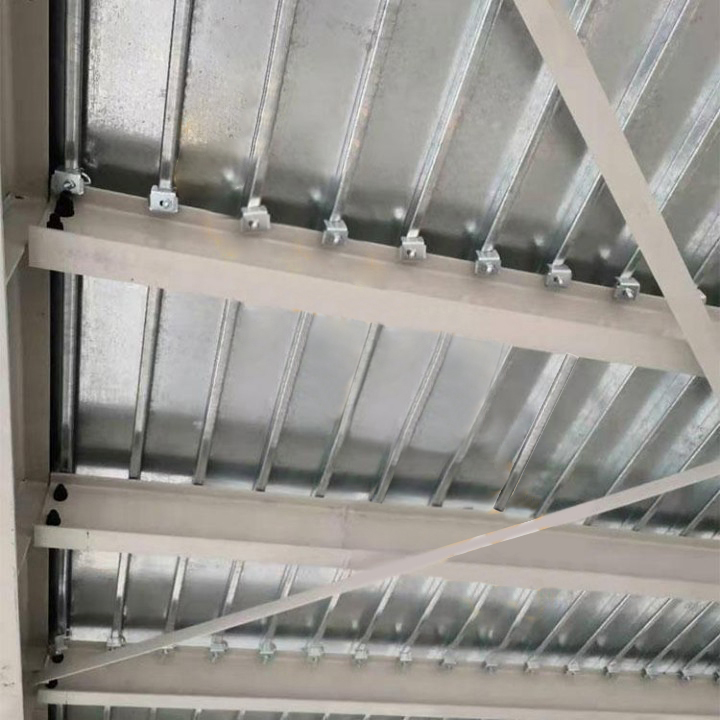

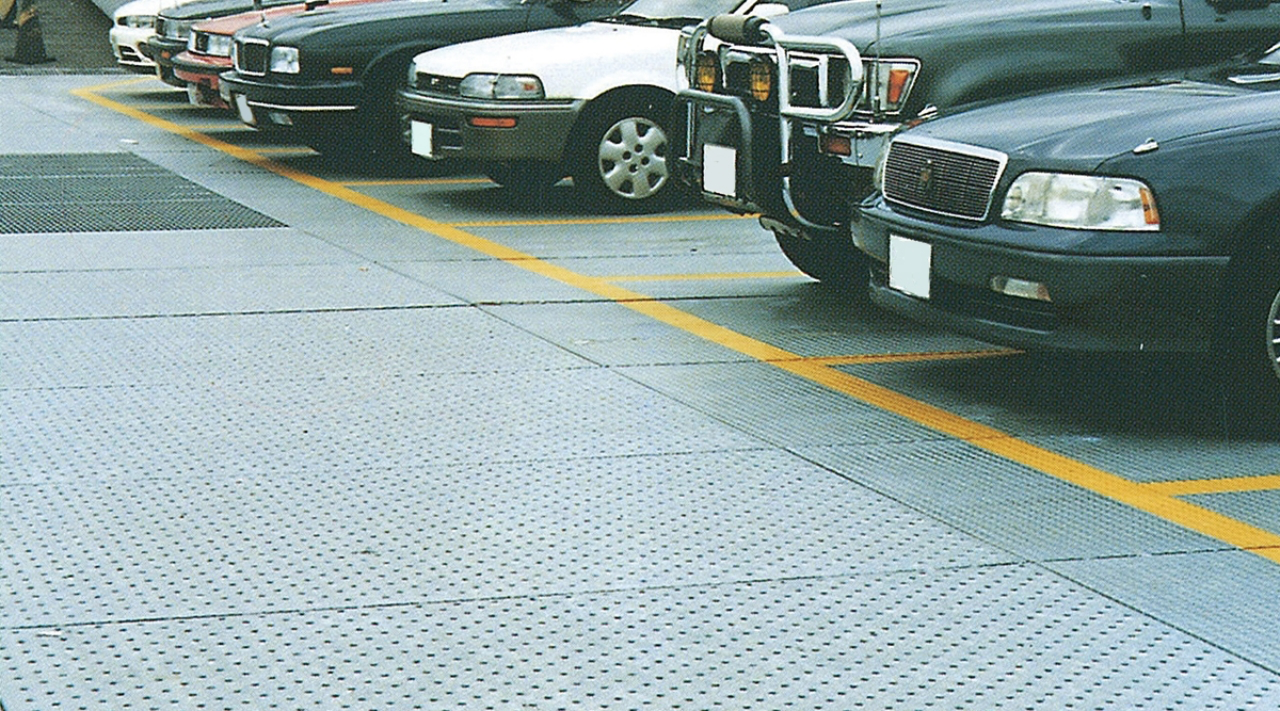

د غوښتنلیک قضیه

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

بسته بندي او بار وړل

د بسته بندي کولو طریقه: د ماشین اصلي بدن د پلاستيکي فلم پواسطه پوښل شوی (د دوړو او زنګونو څخه د ساتنې لپاره)، په کانټینر کې بار شوی او په ثابت ډول په کانټینر کې د فولادو رسۍ او قفل لخوا مناسب دی، د اوږد واټن ترانسپورت لپاره مناسب دی.

20 19081210260 1_56964

د پلور وروسته خدمت

1. تضمین 24 څو میاشتې وروسته له دې چې پیرودونکي ماشین ترلاسه کړي.
د 24 میاشتو په اوږدو کې، موږ به د بدیل برخې په وړیا توګه پیرودونکي ته لیږدوو.
2. موږ زموږ د ماشینونو ټول ژوند لپاره تخنیکي مالتړ وړاندیز کوو.
3. موږ کولی شو خپل تخنیکران واستوو ترڅو د اضافي لګښت سره د پیرودونکو فابریکو کې کارګران نصب او وروزو.
