Орталық кондиционер құбырының қысқышы ілгіш өндірісі жабдығы

Бөлісу:

Орталық кондиционер құбырының қысқышы ілгіш өндірісі жабдығы

Мүмкіндіктер: 1. Қосымша тесу, L-тәрізді орталық кондиционер құбырының қысқышын өндіру (жақсы қысу және орнатуды жеңілдету үшін патенттелген дизайн, Midea орталық кондиционерін орнату жобасы үшін 2. Бір машина екі түрлі материал үшін жұмыс істей алады: екеуі де 0,8 мм пластмассадан және тот баспайтын болаттан жасалған 13 мм. болаттан жасалған. Гидравликалық пост кескіштің

қолжетімділігі:

Саны:



Сұрау Себетке қосу

Бренд:
BMS

Өнім сипаттамасы

Профиль

Орталық кондиционердің құбыр қысқышын ілгіш өндіру жабдығы HVAC жүйелерінде қолданылатын стандартты және тапсырыстық құбыр қысқыштарын өндіру үшін арнайы әзірленген өнеркәсіптік деңгейдегі орамды қалыптау машинасы. Қалыңдығы 0,6 мм-ден 0,7 мм-ге дейінгі материалды бояумен қапталған парақтарды және тот баспайтын болатты өңдеуге арналған бұл жабдық өндірілген әрбір бөлік үшін тұрақты профиль өлшемдері мен сенімді құрылымдық тұтастығын қамтамасыз етеді.

Жетілдірілген орамды қалыптау технологиясын берік механикалық құрылыммен біріктіру арқылы ол үздіксіз, ауқымды өндіріс талаптары үшін сенімді шешім ұсынады. Құрылғы өндірушілерге өз жұмысын оңтайландыруға, қол еңбегіне араласуды азайтуға және дайын ілгіштерге қатаң өлшемді бақылауды сақтауға көмектеседі.

Бұл өндірістік желіге инвестиция жасау ұзақ мерзімді операциялық шығындарды азайту және қолмен өндіруге байланысты өндірістік тәуекелдерді азайту кезінде өндіріс тиімділігін айтарлықтай оңтайландырады.

Өнім сипаттамасы & Техникалық сипаттамалар

Ауыр жүк көтеретін H450 корпусының жақтауымен және бүйір қабырғасының қалыңдығы Q235 t16мм салынған бұл орамды қалыптау диірмені жоғары жылдамдықтағы операциялар кезінде максималды тұрақтылық үшін жасалған. Келесі техникалық сипаттамалар оның тиімді 10-қадамды қалыптау станцияларын, қуатты 4КВ негізгі қозғалтқышты және берік Cr12MoV кескіш материалды ерекшелей отырып, машинаның негізгі мүмкіндіктерін егжей-тегжейлі көрсетеді. Бұл параметрлер дәл рұқсаттарды сақтай отырып, жабдықтың үздіксіз өңдеуді орындауын қамтамасыз етеді.

Жоқ.	Негізгі параметрлер		Орамды қалыптау диірменінің параметрлері
1.	Материалдың қалыңдығы	0,6-0,7 мм	Станцияларды қалыптастыру	10 қадам
2.	Беру ені	44мм	Дене жақтауы	H450
3.	Қолдану материалы	Түспен қапталған парақ, тот баспайтын болат	Бүйір қабырғасының қалыңдығы	Q235 t16мм
4.	Электрлік стандарт	380В/50Гц/3Ph	Білік диаметрі	45#Болат, φ75мм
5.	Кескіш материал	Cr12MoV	Негізгі қозғалтқыш қуаты	4КВт
6.	Өнімділік күші	Q235, 201	Бұрандалы болттар	8.8-сынып
7.	Қалыптастыру жылдамдығы	15-20м/мин	Тиімді ені	Сызба бойынша
8.	Басқару жүйесі	PLC басқару жүйесі	Ролик	Cr12, Жылулық өңдеу HRC58—62
9.	Гидравликалық қозғалтқыш	4КВт	Машинаның түсі	Көк+Қара+қызғылт сары
10.	Сынақ материалы	BMS машинаны сынаудан 2 апта бұрын сатып алу үшін азықтандыру материалының өлшемін береді

Жұмыс ағыны

Декойлер → Беру құрылғысы→ Негізгі орамды қалыптау диірмені → Гидравликалық бағананы кесу құрылғысы → PLC басқару жүйесі → Гидростанция→ Шығу сөресі*3

Толық автоматтандырылған өндіріс процесі PLC басқару жүйесі арқылы орталықтандырылған түрде басқарылады, бұл шикізатты беруден соңғы өнімге дейін үздіксіз үйлестіруді қамтамасыз етеді. Бұл үздіксіз желі тиімділікті арттыруға және материалдық қалдықтарды азайтуға арналған.

Декойлер беру құрылғысымен дәл басқарылатын металл қаңылтырдың тұрақты жеткізілуін қамтамасыз етеді. Одан кейін негізгі орамды қалыптау диірмені кезекті станциялары арқылы профильді дәл қалыптастырады. Қалыптау процесінен кейін гидравликалық кейінгі кесу құрылғысы профильді деформацияламай таза және дәл кесуді орындайды. Соңында, дайын құбыр қысқыштары дереу орау немесе жинауға дайын, шығу сөрелеріне қауіпсіз түрде шығарылады.

Машина компоненттерінің дисплейі

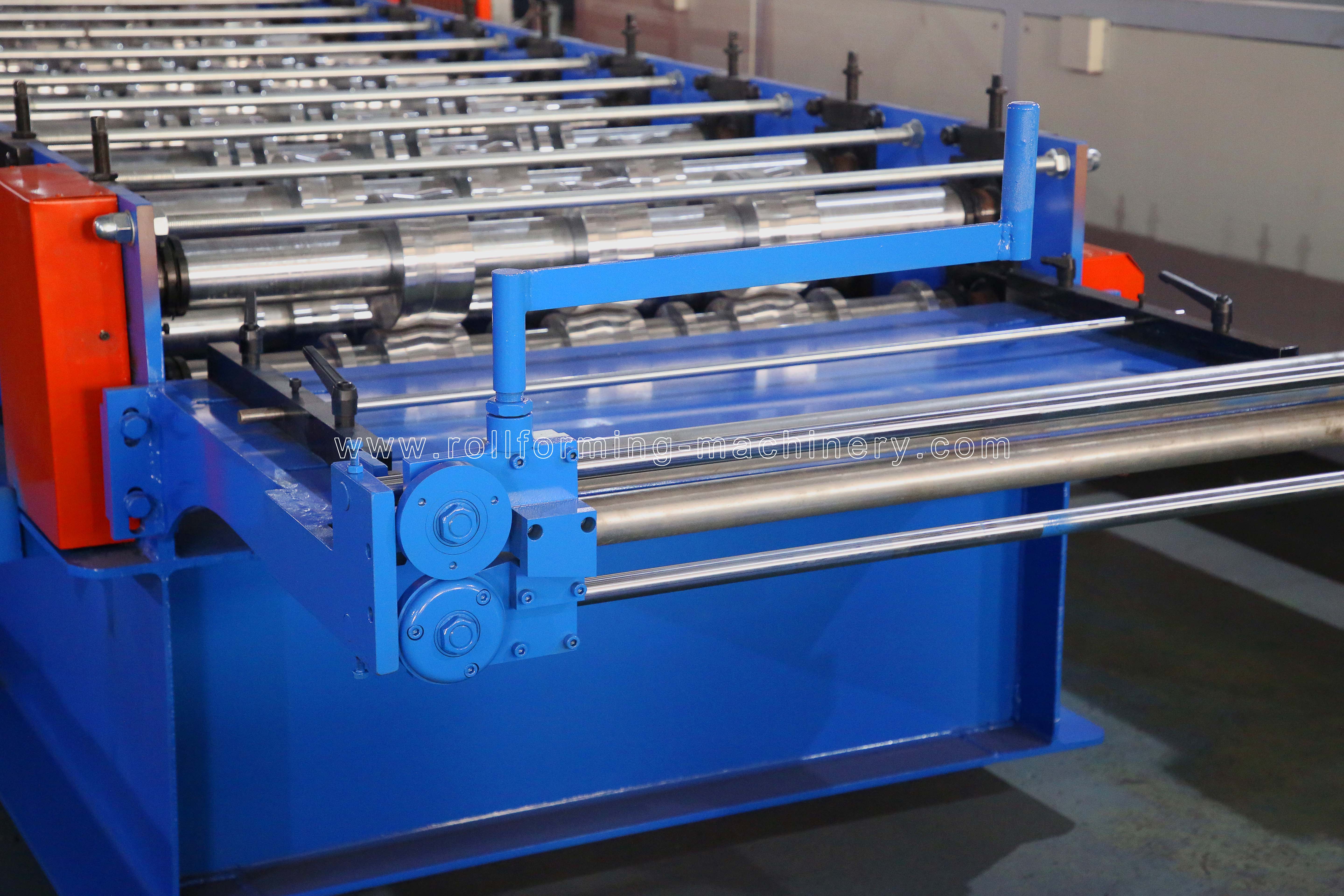

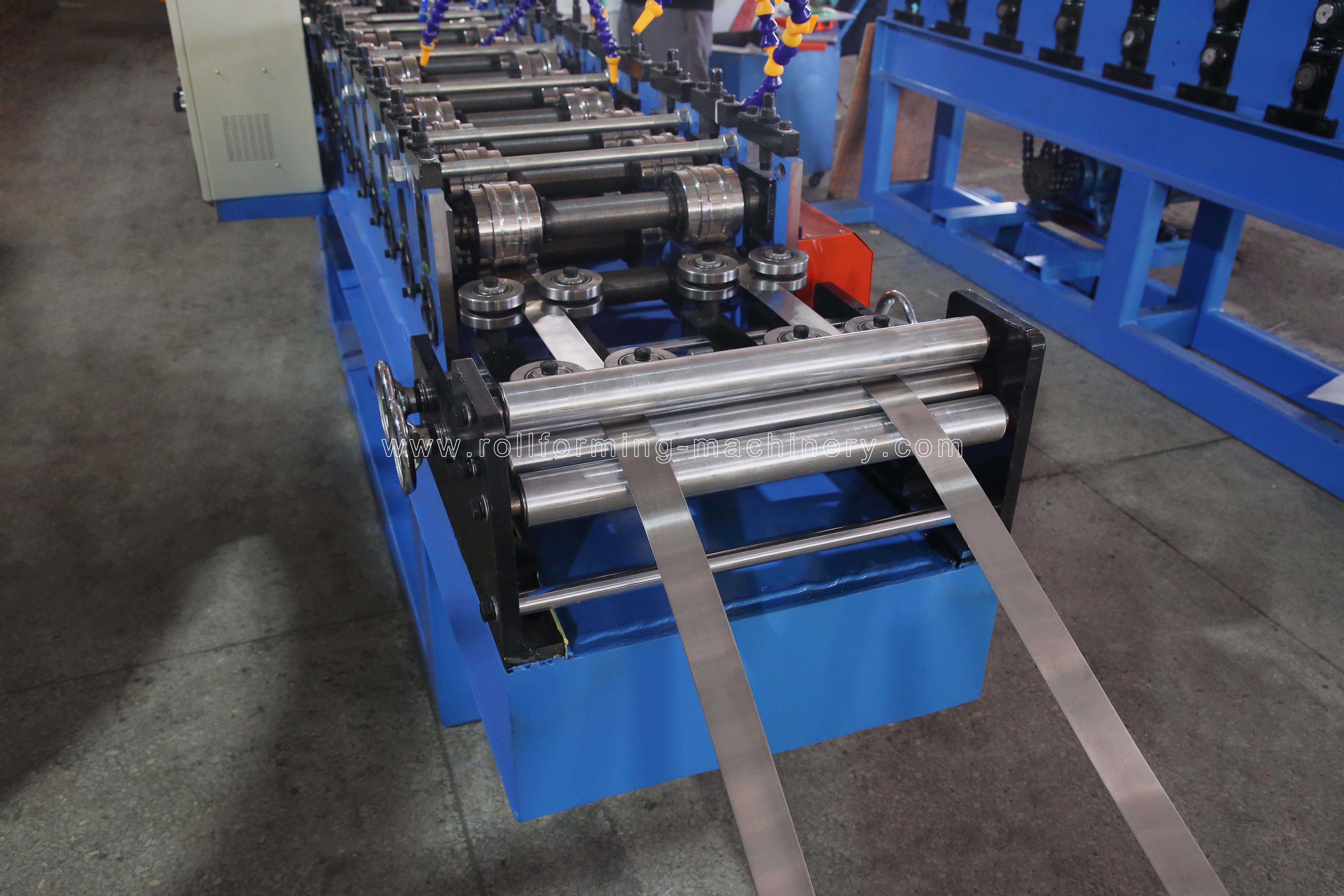

Азықтандыру құрылғысы

Қалыптау бөліміне материалдың тегіс, тураланған және дәл енгізілуін қамтамасыз етеді.

Майлау құрылғысы

Қалыптау кезінде үйкелісті азайтады, парақ бетін қорғайды және роликтің қызмет ету мерзімін ұзартады.

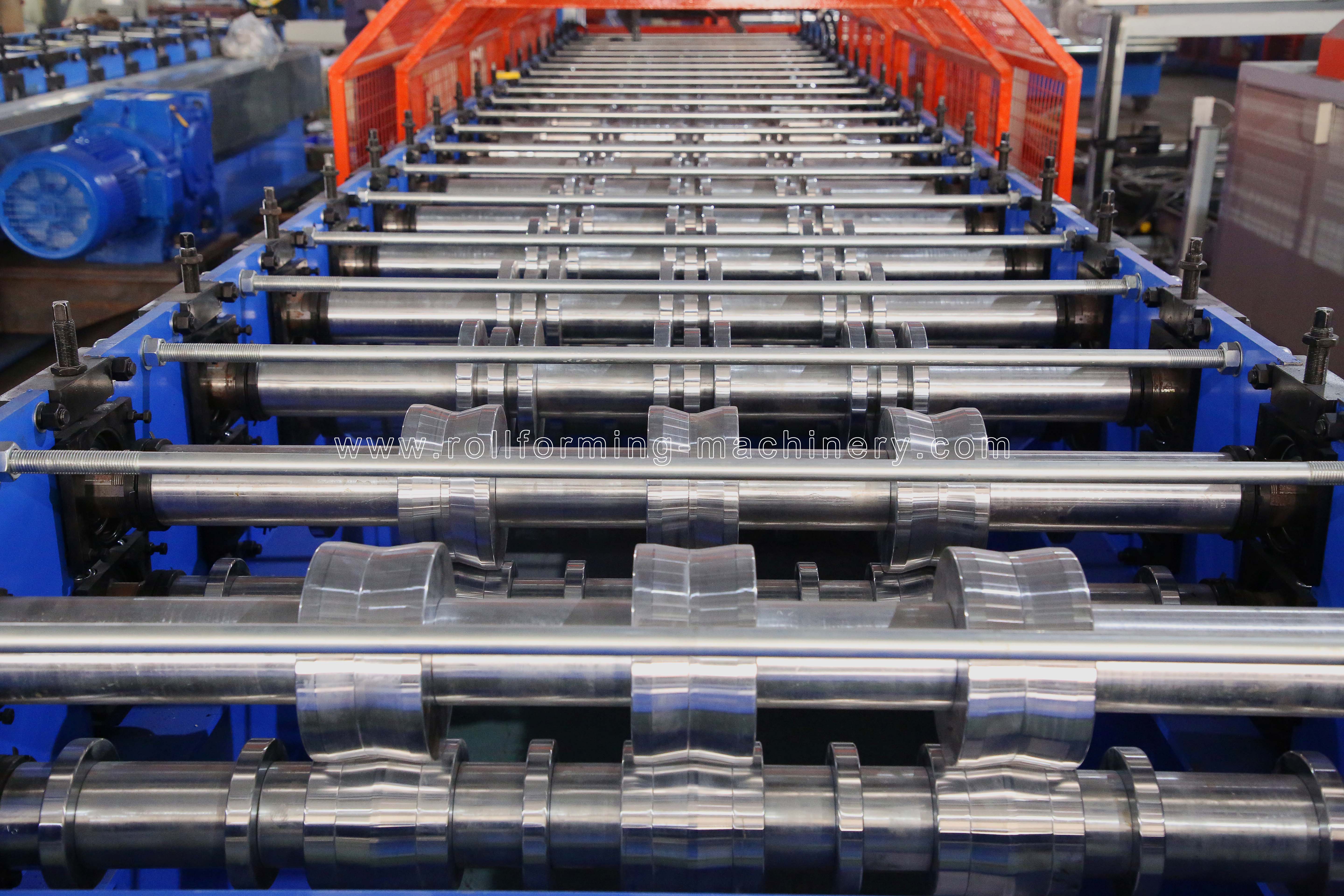

Негізгі орамды қалыптау фабрикасы

Дәл профильді кескіндеу үшін Cr12 роликтері бар қалыптау станцияларының 10 қадамы бар.

Дайын орамды қалыптау және профильді шығару

Керемет пішінді және таза кесілген құбыр қысқыштарын жинауға дайын етеді.

Қаптама және жөнелту

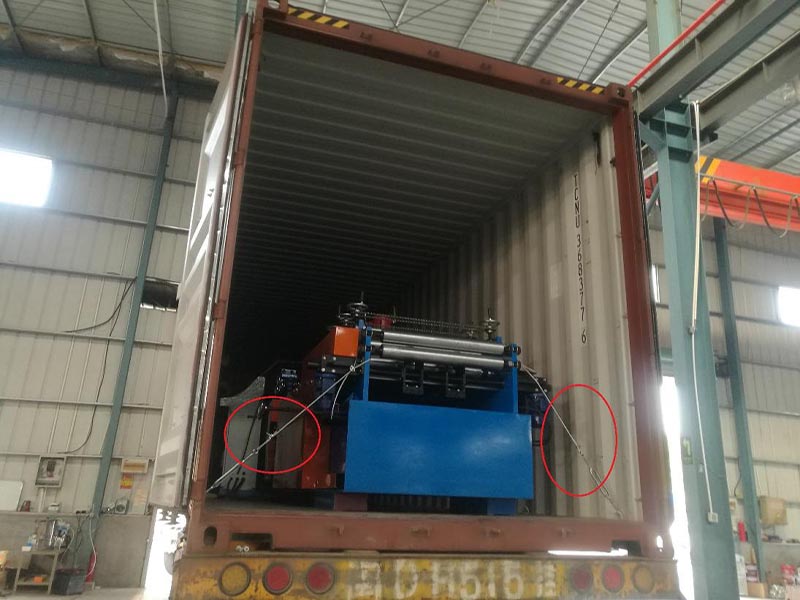

Қаптама әдісі: Машинаның негізгі корпусы жалаңаш және пластикалық пленкамен жабылған (шаң мен коррозиядан қорғау үшін), контейнерге тиелген және ұзақ қашықтыққа тасымалдауға жарамды болат арқанмен және құлыппен қолайлы контейнерге тұрақты бекітілген.

Жабдықтың сіздің мекемеге таза күйінде келуін қамтамасыз ету үшін біз халықаралық тасымалдау стандарттарын қатаң ұстанамыз. Бекітудің сенімді әдістері теңізде жүк тасымалы кезінде кез келген жылжу немесе механикалық зақымдануды болдырмайды, кідіріс қаупін немесе келген кезде пайдалану мәселелерін азайтады.

20 19081210260 1_56964

Машинамен өндірілетін өнімдер

Бұл құрылғы шығаратын құбыр қысқыштары мен ілгіштері нақты өлшемдерге, тегіс жиектерге және ерекше жүк көтеру қабілетіне ие. Бұл стандартталған құрамдас бөліктер орталық ауа баптау қондырғыларының қатаң талаптары үшін өте қолайлы, құбырлар мен құбыр жүйелеріне қауіпсіз және ұзақ қолдау көрсетеді.

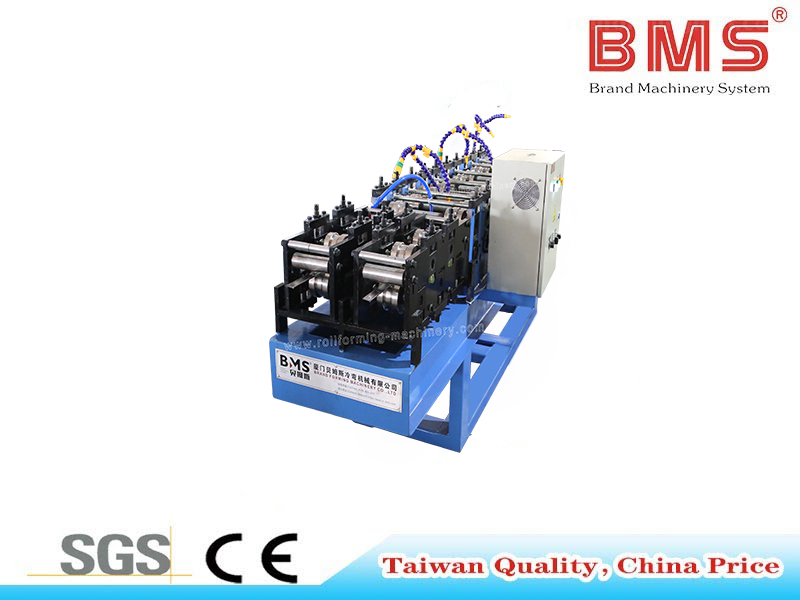

800x600 016A5416

Қолдану жағдайы

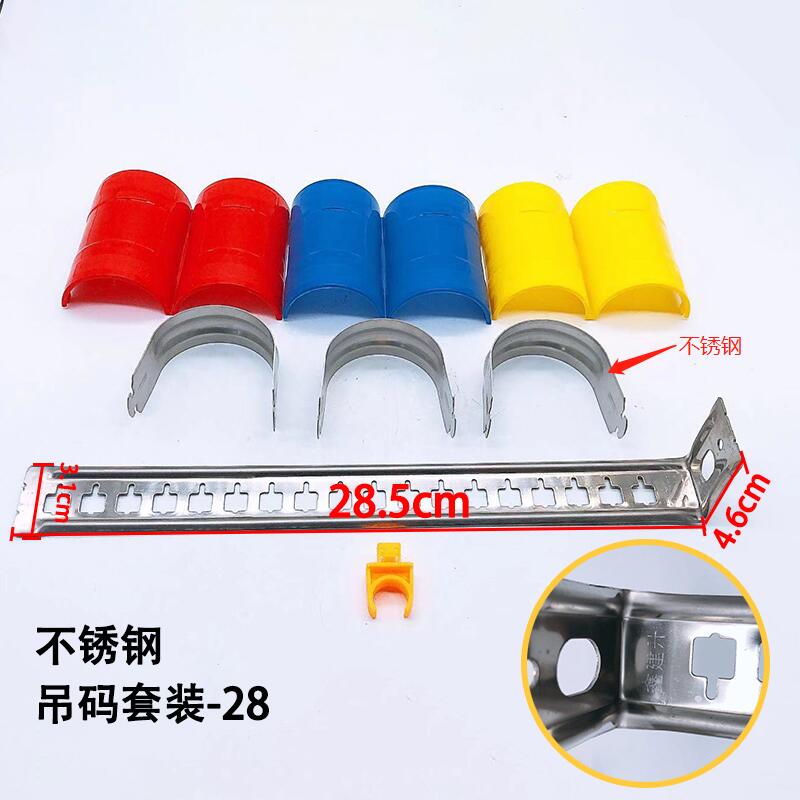

Орталық кондиционердің құбыр қысқышын өндіруге арналған жабдық Аяқталған құбыр қысқышының ілгіш бөлшектері

Жабдықпен шығарылатын жоғары дәлдіктегі дайын өнімдер

Біздің орталық кондиционердің құбыр қысқышын өндіру жабдығымыз шығарған құбыр қысқыш ілгіштері ерекше құрылымдық тұтастықты, дәл өлшемдерді және тамаша жүк көтеру қабілетін көрсетеді. Бұл стандартталған дайын өнімдер HVAC жүйелерінің қатаң талаптарын қанағаттандыру үшін арнайы әзірленген, олар қауіпсіз суспензияны, сенімді бекітуді және әртүрлі құбырлар мен құбыр қондырғыларының ұзақ мерзімді ұзақ мерзімділігін қамтамасыз етеді. Біркелкі және жоғары сапалы қысқыштарды шығару арқылы жабдық инженерлік жобаларға жердегі орнату тәуекелдерін азайтуға, құрылымдық дірілді азайтуға және құрылыстың жалпы тиімділігін арттыруға тікелей көмектеседі.

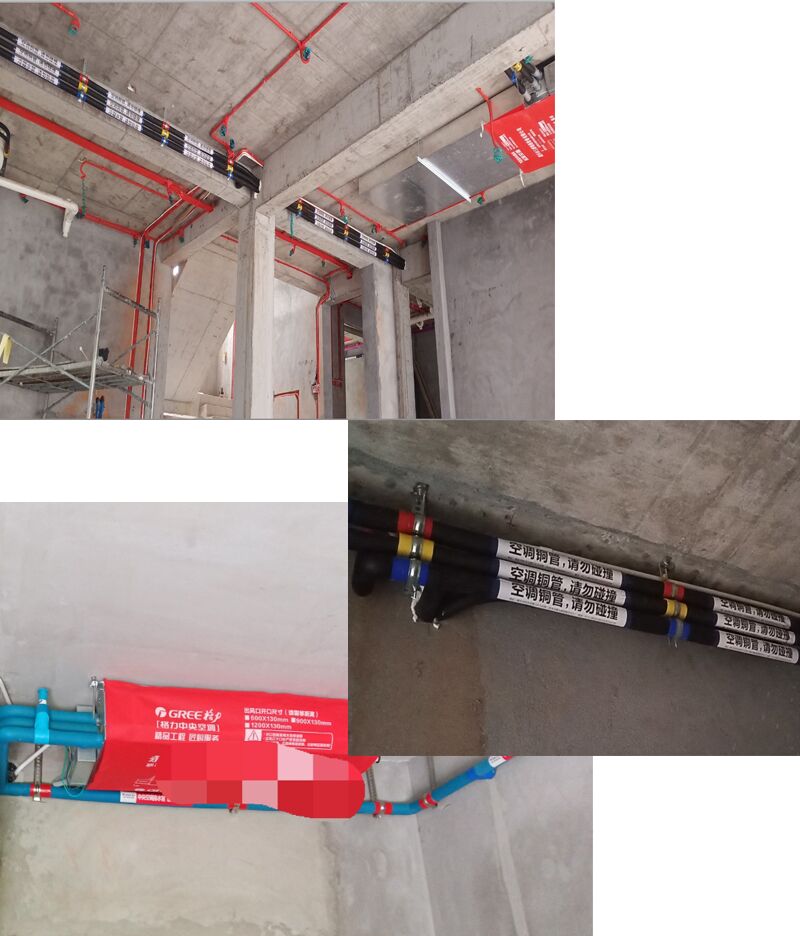

Құбыр қысқыштарын тәжірибелік инженерияда қолдану

Ауыр салмақты құбырларды ілу корпусы

Ауыр орталық кондиционер құбырларына сенімді қолдауды қамтамасыз ету. Жоғары берік қапсырмалар жүйе дірілін тиімді түрде азайтады және коммерциялық және өнеркәсіптік құрылыс қолданбаларында ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

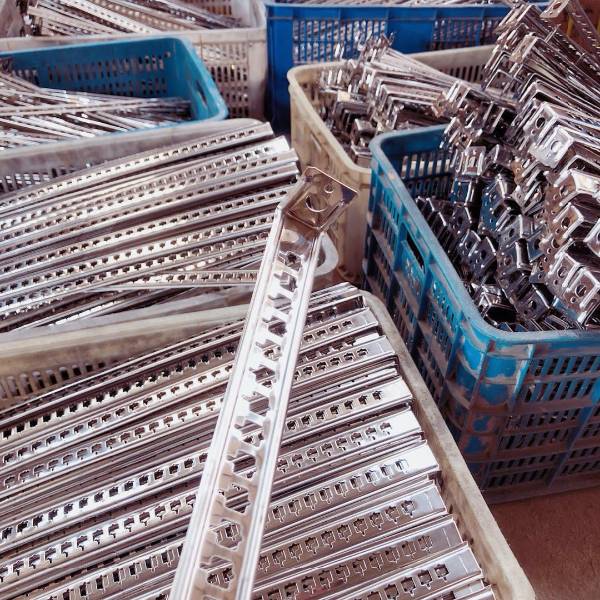

HVAC арналарын бекіту корпусы

Күрделі төбелік схемаларға үздіксіз интеграция. Нақты дайындалған қапсырмалар жұмыс орнында тиімді теңестіруді және орнатуды жеңілдетеді, сонымен бірге инженерлік қауіпсіздіктің қатаң стандарттарына сәйкес жұмыс уақытын айтарлықтай қысқартады.
