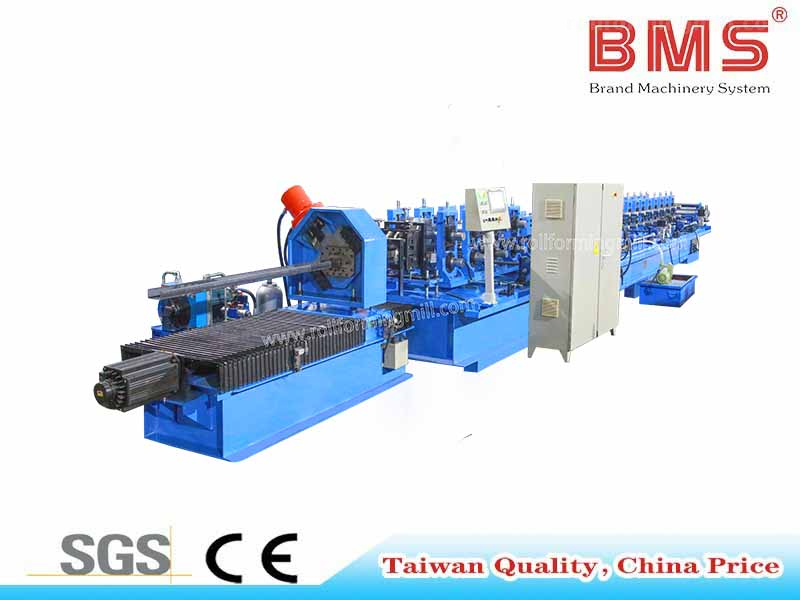

Güneş Aşıkları Rulo Şekillendirme Makinesi C40-C160 Otomatik Geçiş

Şurada paylaş:

Güneş Aşıkları Rulo Şekillendirme Makinesi C40-C160 Otomatik Geçiş

Çoklu profiller için 1 makine

Stok Durumu:

Adet:



Sor Sepete Ekle

Modeli:
C40-160
Marka:
BMS

Profil

JH742C291_TKAD25V1`0_T

Ürün Açıklaması

Malzeme	Uygulanabilir malzeme	Galvanizli Çelik (GI), Soğuk haddelenmiş çelik (CRC)
	Malzeme kalınlığı	2,0-4,0 mm
	Akma mukavemeti ile	Q235-550Mpa
Bobin	Besleme genişliği	Çizime göre
	Bobin kimlik aralığı	508mm±30mm
	Kapasite	Maks. 5 Ton.
Makine	Taban Çerçevesi	Avrupa serbest duran yapısı
	Rulo Malzemesi	Cr12 çelik, hassas işlenmiş, sert Krom Kaplamalı
	Silindir istasyonu	Şekillendirmek için 22 adım
	Mil çapı	ф95mm, Yüksek Frekans İşleme
Kesici	Sertlik	HRC58-62 dereceye kadar ısıl işlem
Kesici	Kesme toleransı	≤±1 mm
Güç	Sürüş yolu	Dişli/Dişli Şanzımanı
	Ana motor	30KW, Frekans Hız Kontrolü
	Kesici için pompa motoru	22KW
PLC Kontrol Sistemi	İnvertör	Siemens / DELTA
	Dokunmatik Ekran	Siemens/WEINVIEW
	Kodlayıcı	KOYO (Japonya markası) veya OMRON (Japonya markası)
	Kontrol Gerilimi	24V

Özellikler

1. Talwan ağır hizmet tasarımı, tüm makine ağırlığı 20 tondan fazla, dişli kutusu iletimi (yüksek iletim verimliliği ve doğru iletim oranı), makine servis ömrü diğer Hint ve Çin ucuz makinelerinin iki katından fazla.

2. Çoklu profiller için tek makine: 40-160 mm web aralığında herhangi bir C aşık, yatırımdan ve yerden tasarruf sağlar.

3. Müşterilerinize 24 saat boyunca özelleştirilmiş C aşık hizmeti sunmanıza olanak tanır; buna farklı genişlikler ve flanş yüksekliği kombinasyonları dahildir.

4. 1-5 dakika içinde farklı C aşıkları için servo motorlu otomatik geçiş, zamandan tasarruf sağlar ve iş verimliliğini artırır.

5.Sekiz silindirli delme sistemi, güneş enerjisi endüstrisinin çeşitli delme deliği gereksinimlerini karşılayabilir.

6. Anti deformasyon ve yüksek yük taşıma kapasitesine sahip Avrupa dökme çelik dövme yapısı, makinenin şekillendirme doğruluğunu sağlar.

7. Servo Kontrollü Hassas Uçan Direk Kesme Sistemi (yüksek çalışma verimliliği için).

8. En yeni PLC kontrol sistemi, iki takım uzunluk sayma yöntemini (kızılötesi sayma-delik uzunluğu sayımı ve kodlayıcı-sayma-tekerlek uzunluğu sayımı) tek bir PLC kontrol sisteminde birleştirmek için benimsenmiştir. Uzunluk sayma yöntemi, bireysel siparişlerin özel uzunluğundan dolayı uyumsuzluk problemini çözmek için değiştirilebilir.

9. Silindiri ve profili soğutmak, silindirin ömrünü uzatmak ve bitmiş profillerin kalitesini sağlamak için su soğutma sistemi ile donatılmıştır.

İş Akışı

Hidrolik Açıcı → Besleme ve Tesviye Cihazı → Hidrolik Delme ve Ön Kesim Cihazı → Rulo Şekillendirme Sistemi → Servo Kontrollü Sonradan Kesim → Çıkış Rafı

Teknik özellikler

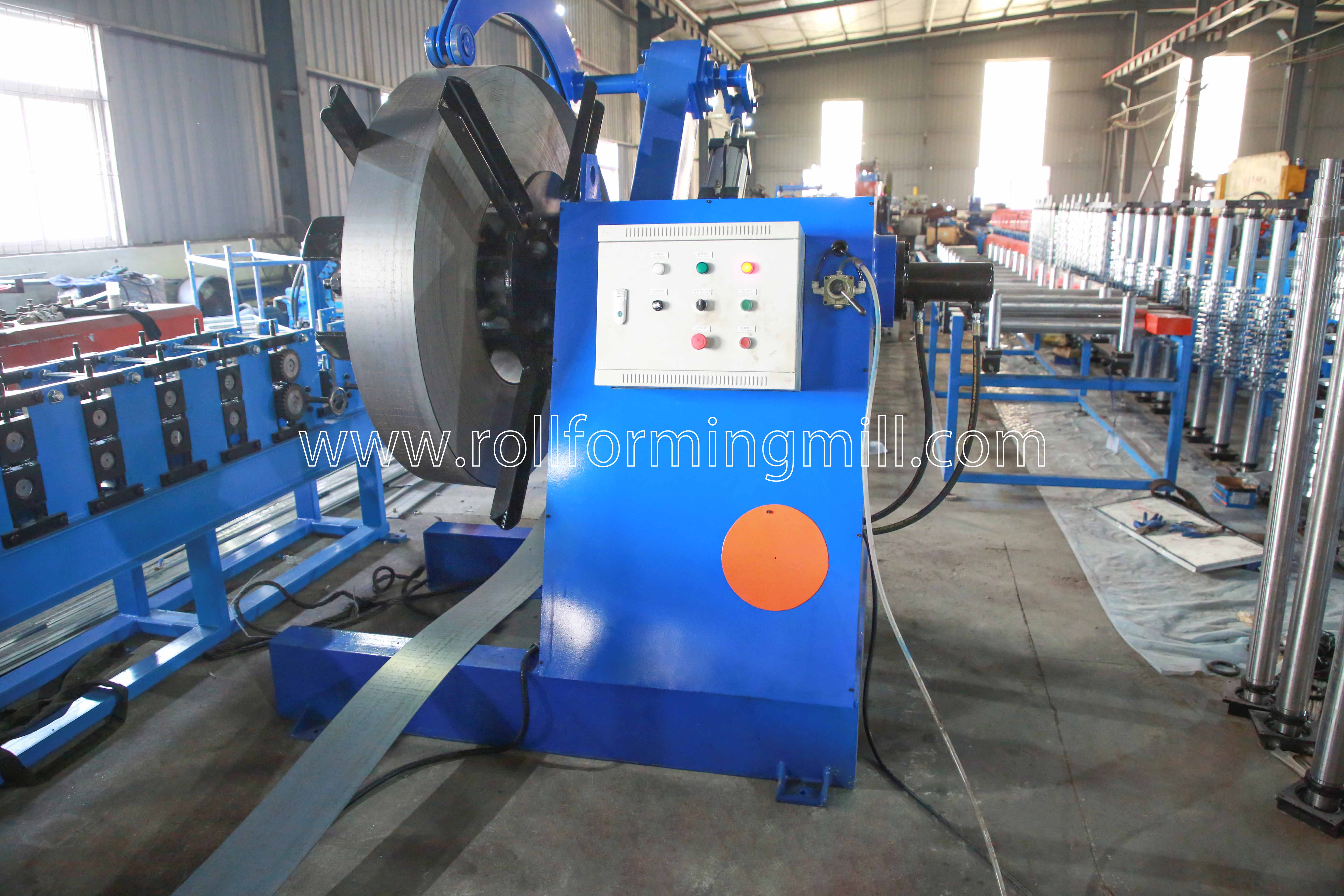

1) 5 Tonluk Hidrolik Açıcı: bir set

Hidrolik Kontrol Çelik Rulo İç Delik Büzülme ve Durdurma
Maks. Besleme Genişliği: 600mm
Bobin ID Aralığı: 508±30mm , Dış Çap: 1600mm
Maksimum Kapasite: 5 ton , Motor: 3KW , Frekans Hız Kontrolü
Yağ Pompası Motoru: 2.2KW , Baskı Kolu ile
Otomatik Besleme Gücü Ekleme ve Kendini Durdurma Cihazı

016A6459

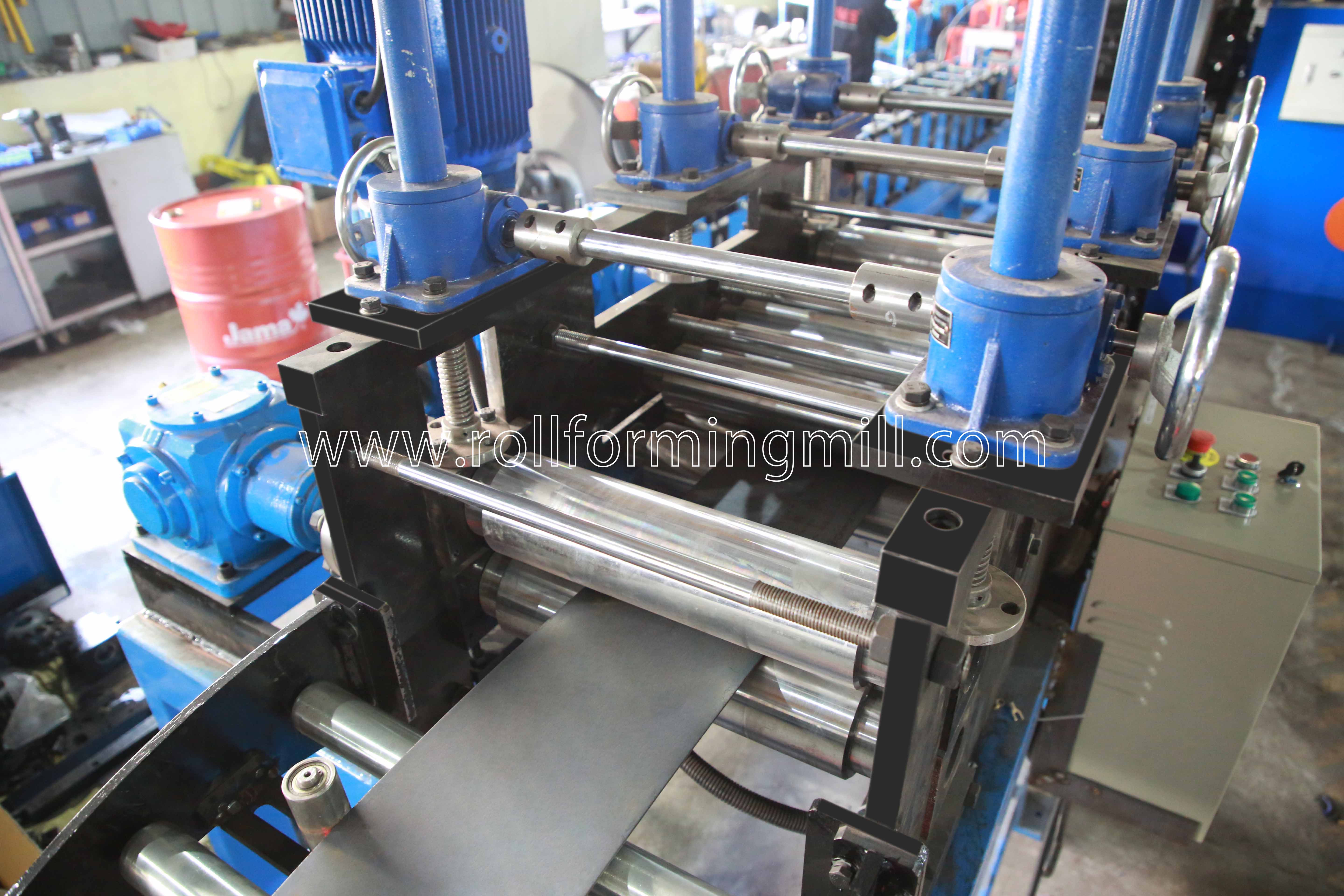

2) Besleme ve Tesviye Cihazı

Yukarı Üç Aşağı Dört Toplam Yedi Şaftlı Tesviye Cihazı

GCr15 Çelikten(=EN31 Çelik) Üretilen Şaftlar

Isıl İşlem,HRC 58-62.Çap=φ105mm

016A6479

3) Hidrolik Ön Kesme ve Delme Cihazı

Ön Delme ve Ön Kesim için aynı hidrolik sistemi kullanın

Hidrolik Motor: 22KW , Hidrolik Basınç Aralığı: 0-16Mpa
Delme ve Kesme Takımı Malzemesi: Kalıp Çeliği Cr12MoV(=SKD11 çelik)

Bir Milyon Kez Kesim Ömrü ile), HRC58-62 Dereceye Isıl İşlem
8 silindirli Hem Web hem de Flanşta Delme İçin Delik Delme Sistemi

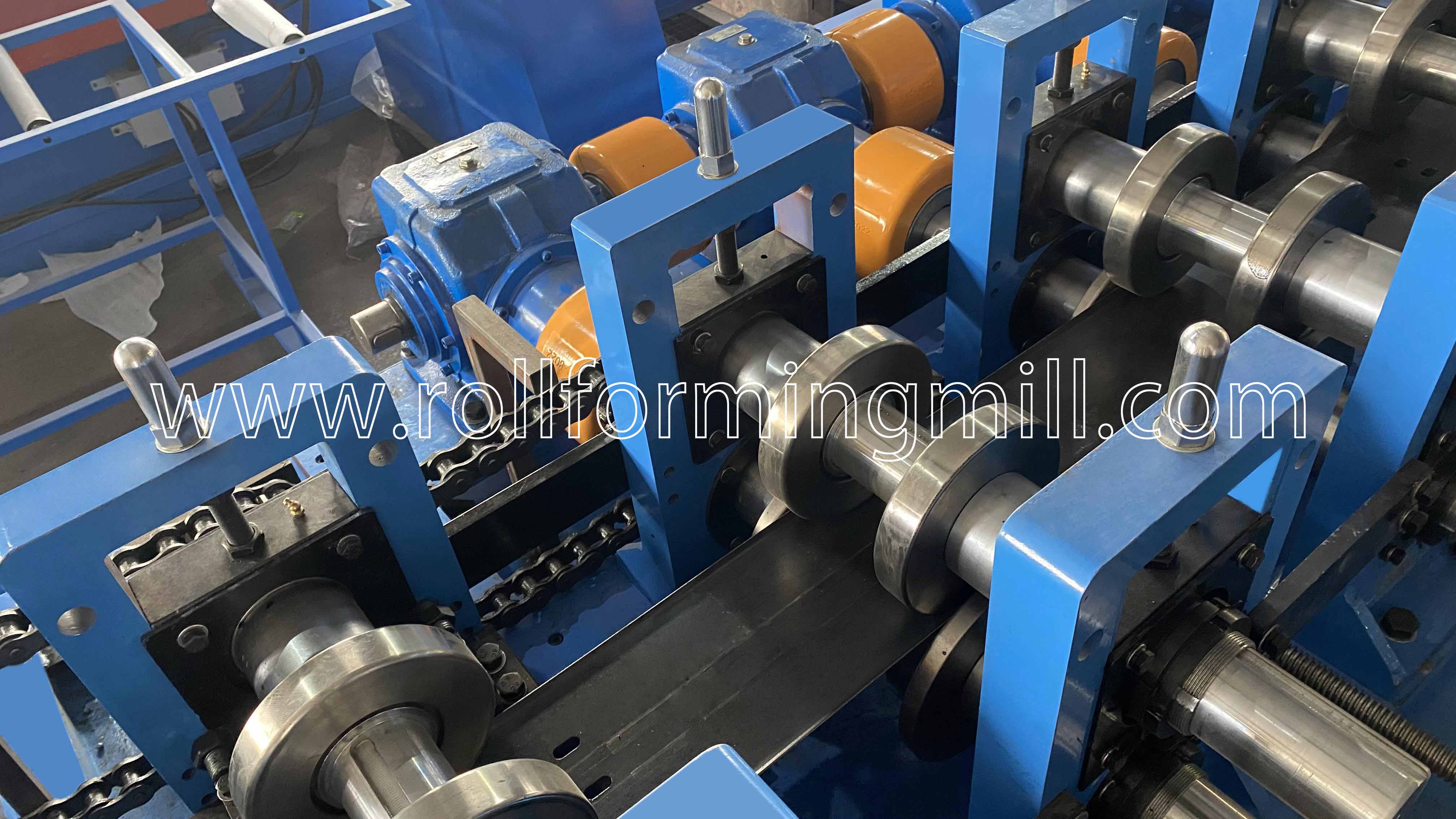

3) Ana Makine

Cr12 çelikten üretilmiş , hassas işlenmiş, sert Krom Kaplamalı makaralar

45# çelikten üretilmiş miller, su verme ve temperleme, sert krom

Gerçek şekillendirme hızı: 15-20 m/dak (delme ve kesme dahil)

2023_03_14_10_46_IMG_8047

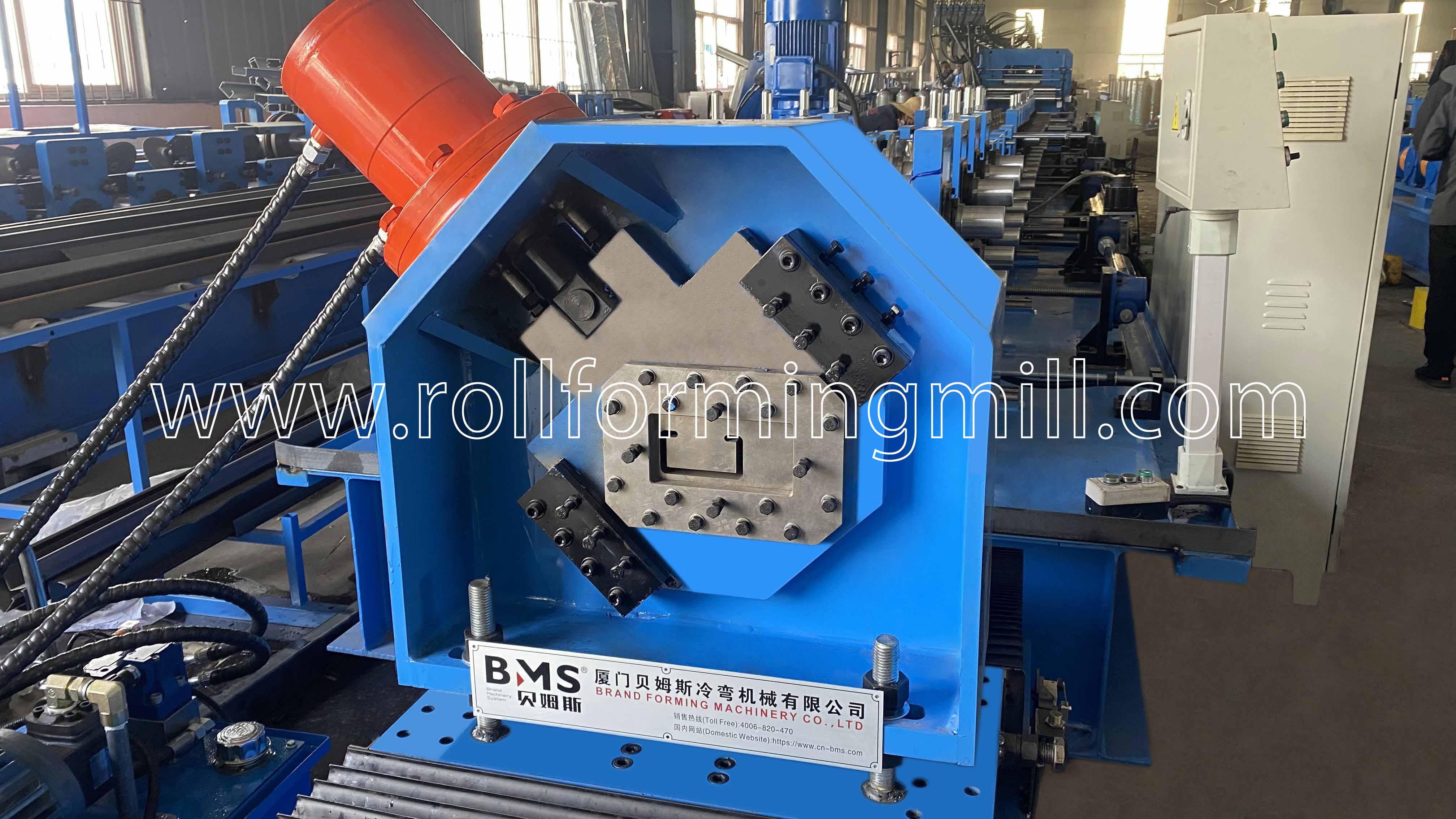

4) Servo Kontrollü Sonradan Kesim

45 Derece Hidrolik Eğik Sarma: Kısa Kesme Stroku, Küçük Kesme Direnci ve Hızlı Kesme Hızı

2023_03_14_11_00_IMG_8072

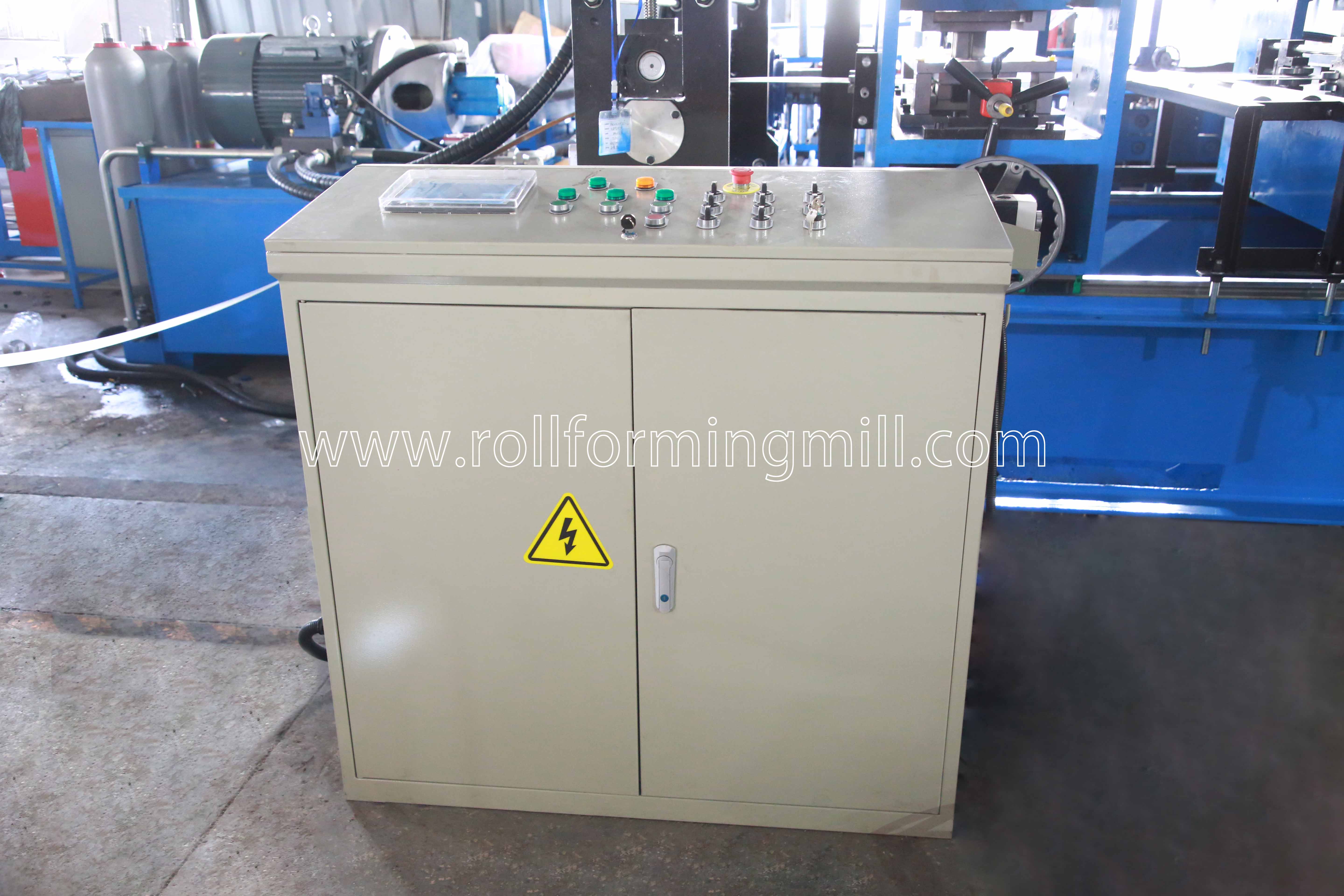

5) PLC Kontrol Sistemi

Miktarı ve Kesim Uzunluğunu Otomatik Olarak Kontrol Edin.

Üretim Verilerini (Üretim Partisi, adet, Uzunluk vb.) Dokunmatik Ekrana Girin.
Üretimi Otomatik Olarak Bitirebilir.
Şunlarla Kombine Edilebilir: PLC, İnvertör, Dokunmatik Ekran, Kodlayıcı, vb.

016A6492

6) Çıkış Rafı : Üç Ünite

20200316171137_19269

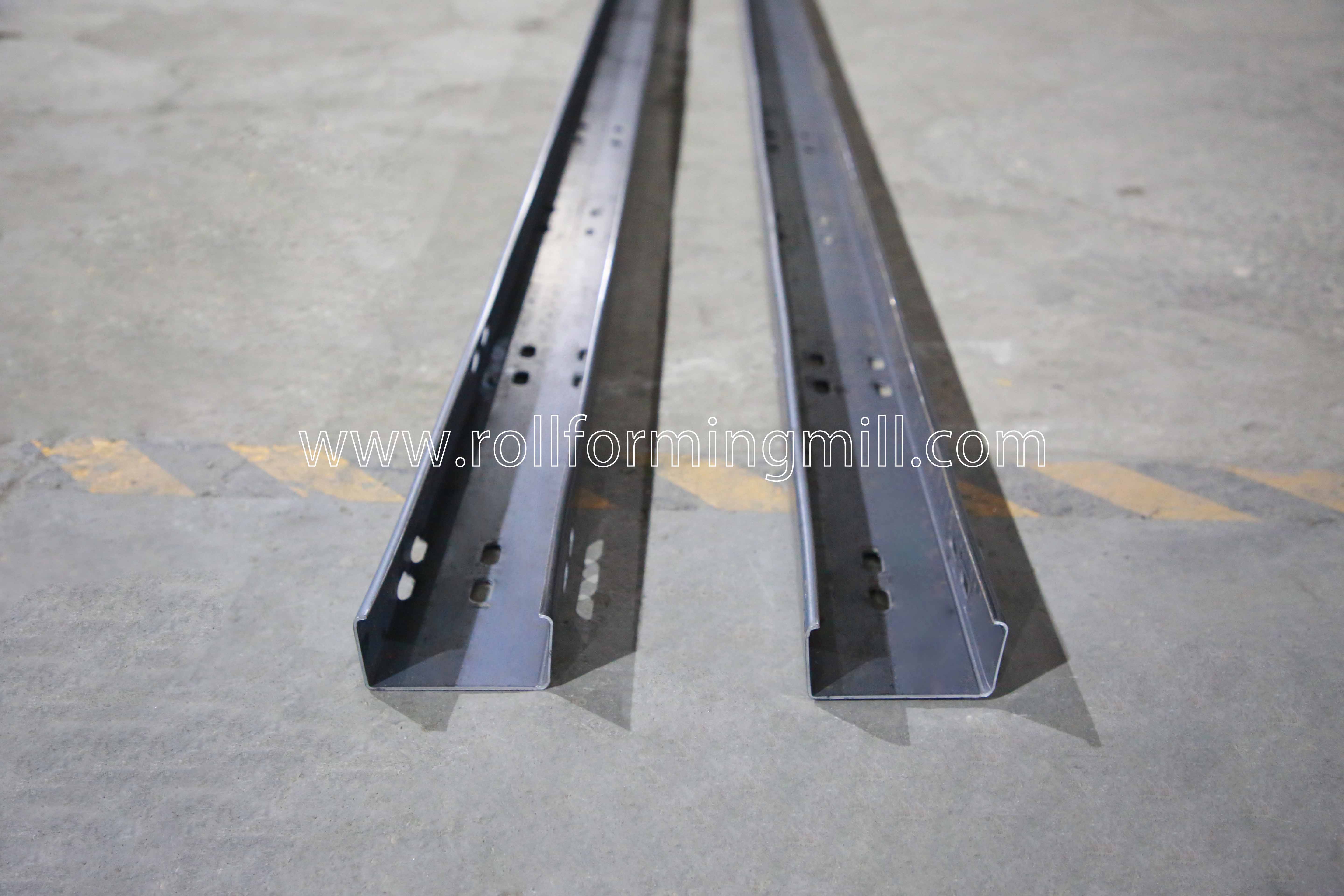

7) Ürünler Gösterisi

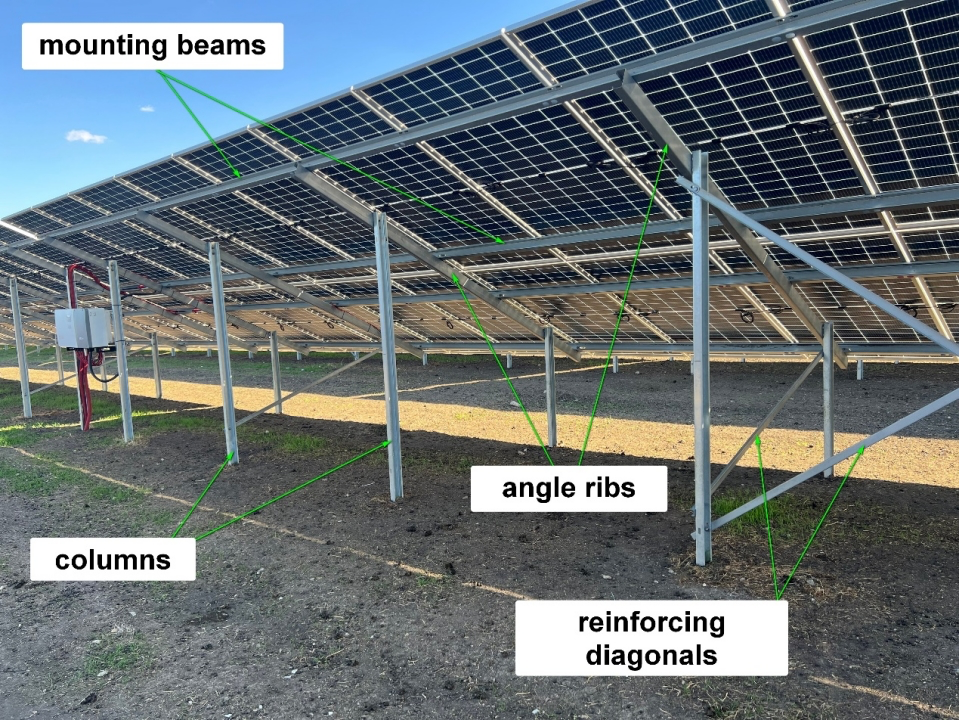

Uygulama Örneği

7f967951cf01646dbd5dd667f38408c0

Paketleme ve Nakliye

Paketleme yöntemi: Makinenin ana gövdesi çıplaktır ve plastik filmle (toz ve korozyondan korumak için) kaplanmıştır, konteynere yüklenmiştir ve uzun mesafeli taşımaya uygun çelik halat ve kilitle uygun konteynere sabit bir şekilde sabitlenmiştir.

20 19081210260 1_56964

Satış Sonrası Hizmet

1. Garanti, 24 müşteri makineyi aldıktan sonraki aylardır.
24 ay içerisinde yedek parçaları müşteriye ücretsiz olarak göndereceğiz.
2. Makinelerimizin kullanım ömrü boyunca teknik destek sunuyoruz.
3. İşçileri müşterilerimizin fabrikalarına kurmak ve eğitmek için teknisyenlerimizi ekstra maliyetle gönderebiliriz.
