Роликті қалыптау - үздіксіз иілу арқылы металл парақтарды қажетті профильге айналдыратын маңызды өндірістік процесс. Бұл тиімділік пен күрделі қималарды дәлдікпен шығару мүмкіндігіне байланысты әртүрлі салаларда кеңінен қолданылатын әдіс. Біз орамды қалыптастырудың қыр-сырына терең бойлаймыз, оның процестерін, технологиялық жетістіктерін, артықшылықтарын және қолданбаларын зерттейміз. Бұл жан-жақты талдау орамды қалыптаудың заманауи өндірісте неліктен қажет екендігі туралы құнды түсінік береді.
Арнайы профильдері бар металл компоненттеріне сүйенетін салалар үшін орамды қалыптастыруды түсіну өте маңызды. Процестің икемділігі мен тиімділігі оны тұрақты сапамен ұзақ ұзындықтағы металл профильдерін өндіру үшін таңдаулы таңдау жасайды. Пайдалану арқылы Орамды қалыптастыру машиналары , өндірушілер дәлдікті сақтай отырып, жоғары өнімділікке қол жеткізеді.
Ролл қалыптастыру дегеніміз не?
Шиыршықты қалыптау - ұзын металл жолағы, әдетте ширатылған болат, дәйекті тіректерге орнатылған шиыршықтар жиынтықтары арқылы өтетін үздіксіз иілу операциясы. Әрбір жиынтық қажетті көлденең қима алынғанша иілудің қосымша бөлігін орындайды. Бұл ұзақ және көп мөлшерде тұрақты профильді бөлшектерді өндіру үшін тамаша процесс.
Процесс ені 1 дюймден 30 дюймге дейін және қалыңдығы 0,012-ден 0,2 дюймге дейін болатын үлкен табақ металдан басталады. Металл диірмен орамдарына кірген кезде оны дұрыс теңестіретін кіріс бағыттауышы арқылы беріледі. Орамдар қажетті профильге сәйкес келетіндей дәл өңделеді, бұл бүкіл өндіріс барысында дәлдік пен дәйектілікті қамтамасыз етеді.
Роликті қалыптастыру процесі
Орамды қалыптау процесі жалпақ металды күрделі профильдерге айналдырудың бірнеше кезеңдерін қамтитын күрделі әдіс болып табылады. Әрбір кезең қажетті сипаттамалар мен сапамен соңғы өнімге қол жеткізу үшін маңызды.
Орамнан шығару және дайындау
Процесс металл жолақты босатудан басталады. Үлкен катушкалар металды желіге беретін орамды ашатын немесе ағытқыш машинаға орнатылады. Металл ширатудан табиғи қисықтыққа ие болуы мүмкін, сондықтан ол кез келген жиынтықты жою және қалыптау алдында оның тегіс болуын қамтамасыз ету үшін тегістеуіш немесе тегістеуіш арқылы өтеді. Соңғы өнімдегі ақауларды болдырмау үшін осы кезеңде дұрыс туралау маңызды.
Препресс операциялары
Металл қалыптау орамдарына жеткенге дейін ол тесу, ойып алу немесе бедерлеу сияқты престеу алдындағы операциялардан өтуі мүмкін. Бұл әрекеттер қосымша өңдеуді қажет етпестен саңылаулар, ойықтар немесе шегіністер сияқты мүмкіндіктерді қосады. Бұл қадамдарды орамды қалыптау желісіне біріктіру тиімділікті арттырады және өндіріс уақытын қысқартады.
Жетілдірілген автоматтандыру пресске дейінгі операциялар кезінде дәл басқаруға мүмкіндік береді. Бағдарламаланатын логикалық контроллерлер (PLC) әр мүмкіндіктің дәл орналастырылуын қамтамасыз ете отырып, уақыт пен реттілікті басқарады. Бұл интеграция қатаң сипаттамаларға жауап беретін күрделі компоненттерді өндіру үшін өте маңызды.
Қалыптастыру кезеңдері
Орамды қалыптастыру процесінің жүрегі қалыптау кезеңдерінде жатыр. Металл жолақ әрқайсысы қадамдық иілуді орындайтын бірнеше орам станциялары арқылы өтеді. Роликтер металдың диірменден өту кезінде алатын пішіндерінің ретін белгілейтін гүл үлгісін қолдану арқылы дәл жасалған.
Компьютерлік дизайн (CAD) және Computer-Aided Manufacturing (CAM) бағдарламалық құралы роликті қалыптарды және қалыптасу ретін жобалауда шешуші рөл атқарады. Бұл технологиялар инженерлерге процесті имитациялауға, ролик пішіндерін оңтайландыруға және өндіріс алдында ықтимал мәселелерді болжауға, тиімділікті арттыруға және шығындарды азайтуға мүмкіндік береді.
Кесу және босату
Металл қажетті профильге қол жеткізгеннен кейін ол ұзындыққа кесіледі. Мұны металл қалыптар алдында кесілетін алдын ала кесілген матрицаны немесе қалыптаудан кейін кесілгеннен кейін кесілген матрицаны пайдалану арқылы жасауға болады. Кесуден кейінгі қалыптар жиі кездеседі, өйткені олар үздіксіз жұмыс істеуге және жоғары тиімділікке мүмкіндік береді.
Өндірісті бәсеңдетпестен нақты ұзындықтарды қамтамасыз ету үшін кесу механизмі желі жылдамдығымен синхрондау керек. Жетілдірілген жүйелер материалмен бірге қозғалатын ұшатын кескіштерді пайдаланады, сызықты тоқтатпай кесуді жасайды. Содан кейін дайын бөлшектер орау немесе одан әрі өңдеу үшін шығарылады.
Роликті қалыптаудағы техникалық жетістіктер
Технологиялық инновациялар орамды қалыптастыру процесін айтарлықтай жақсартты. CNC машиналары мен PLC интеграциясы процестің көптеген аспектілерін автоматтандырды, дәлдікті арттырды және адам қателігінің ықтималдығын азайтты. Бұл жетістіктер күрделі пішіндер мен профильдерді жоғары консистенциясы мен қайталанушылығымен қалыптастыруға мүмкіндік береді.
CNC машиналары роликтерді бағдарламаланатын басқаруға мүмкіндік береді, бұл әртүрлі профильдерді жылдам реттеуге және орнатуға мүмкіндік береді. Бұл икемділік ауыстырулар арасында көп тоқтаусыз әртүрлі бөлшектерді шығаруды қажет ететін өндірушілер үшін өте маңызды. Бағдарламаларды сақтау және қайта шақыру мүмкіндігі өндірісті жылдамдатады және тиімділікті арттырады.
PLC орамды қалыптау желісіндегі әртүрлі компоненттердің уақытын, ретін және үйлестіруін басқарады. Олар тесу, кесу және өрнек салу сияқты әрекеттердің желі жылдамдығымен синхрондалуын қамтамасыз етеді. PLC қамтамасыз ететін нақты уақыттағы бақылау және диагностика процесті басқаруды жақсартады және ауытқулар орын алған жағдайда дереу түзетуге мүмкіндік береді.
Орамды қалыптастырудың артықшылықтары мен артықшылықтары
Орамды қалыптау көптеген артықшылықтарды ұсынады, бұл оны көптеген салаларда металды пішіндеу үшін таңдаулы әдіс етеді. Оның артықшылықтары тиімділіктен, үнемділіктен және күрделі профильдерді жоғары дәлдікпен шығару мүмкіндігінен туындайды.
Тиімділік
Шиыршықты қалыптаудың үздіксіз сипаты ең аз тоқтап қалумен жоғары көлемді өндіруге мүмкіндік береді. Процесс автоматтандырылғандықтан, ол қолмен араласу қажеттілігін азайтады, еңбек шығындарын азайтады. Басуға дейінгі операцияларды біріктіру тиімділікті одан әрі арттыра отырып, қайталама өңдеу қажеттілігін жояды.
Шығындық тиімділік
Орамды қалыптау - бұл суық қалыптау процесі, яғни ол металды қыздыруды қажет етпейді. Бұл қыздыруға байланысты энергия шығындарын үнемдейді және металға түсетін термиялық кернеуді азайтады. Роликтердің нақты конструкциясы материалдың шығынын азайтады, бірліктің құнын төмендетеді және оны үлкен өндірістер үшін экономикалық тиімді етеді.
Икемділік пен дәлдік
Процесс болат, алюминий және мыс сияқты көптеген металдарды сыйдыра алады. Ол басқа әдістермен қиын болуы мүмкін күрделі профильдер мен күрделі пішіндерді жасауға мүмкіндік береді. Орамды қалыптаудың дәлдігі қатаң төзімділік пен бетті өңдеудің жоғары стандарттарын сақтай отырып, барлық бөліктердегі дәйекті сапаны қамтамасыз етеді.
Роликті қалыптауда қолданылатын металдар
Орамды қалыптау өңдеуге болатын металдар түрлерінде жан-жақты. Металды таңдау беріктік, өткізгіштік, салмақ және коррозияға төзімділік сияқты қолданба талаптарына байланысты.
Қара металдар
Қара металдардың құрамында темір бар және олардың беріктігі мен беріктігімен танымал. Орамды қалыптауда қолданылатын қарапайым қара металдарға мыналар жатады:
Болат: беріктігі мен әмбебаптығына байланысты кеңінен қолданылады.
Тот баспайтын болат: коррозияға төзімділікті ұсынады және ұзақ мерзімділікті қажет ететін қолданбалар үшін өте қолайлы.
Мырышпен қапталған болат: коррозияға төзімділігін арттыру үшін мырышпен қапталған, сыртқы қолдануға жарамды.
Түсті металдар
Түсті металдардың құрамында темір жоқ және олар өткізгіштік пен салмақ сияқты қасиеттер үшін таңдалады. Қарапайым түсті металдарға мыналар жатады:
Алюминий: жеңіл және коррозияға төзімді, аэроғарыш және автомобиль өнеркәсібінде қолданылады.
Мыс: Өте жақсы электр өткізгіштік, электрлік компоненттерде қолданылады.
Жез: мыс пен мырыш қорытпасы, оның өңдеуге қабілеттілігімен және коррозияға төзімділігімен танымал.
Роликті қалыптау процестерінің түрлері
Қажетті профильге және қолданбаға байланысты орамды қалыптастырудың әртүрлі процестері қолданылады. Әрбір әдіс бірегей артықшылықтарды ұсынады және өнімнің белгілі бір түрлеріне сәйкес келеді.
Пішінді айналдыру
Пішінді прокаттау материалдың қалыңдығын өзгертпей, металды нақты көлденең қима профильдеріне айналдыруды қамтиды. Ол әдетте арқалықтарды, арналарды және рельстерді шығару үшін қолданылады. Процесс күрделі пішіндерге қол жеткізу үшін дәл роликті конструкцияларды қажет етеді.
Сақинаны айналдыру
Сақинаны илемдеу кішірек диаметрлі сақинаны үлкенірекке айналдыру арқылы жіксіз сақиналар жасайды. Ол мойынтіректерге, фланецтерге және тісті дөңгелектерге арналған сақиналарды өндіру үшін қолданылады. Процесс материалдың деформациясына байланысты сақинаның механикалық қасиеттерін арттырады.
Ролл иілу
Орамды иілу металл пластиналарда немесе секцияларда үлкен радиусты иілулерді құрайды. Оған материалды қажетті қисықтық жасау үшін қысым жасайтын орамдар арқылы өткізу арқылы қол жеткізіледі. Бұл әдіс түтіктер, құбырлар және цилиндрлік қабықтар сияқты компоненттерді өндіру үшін қолданылады.

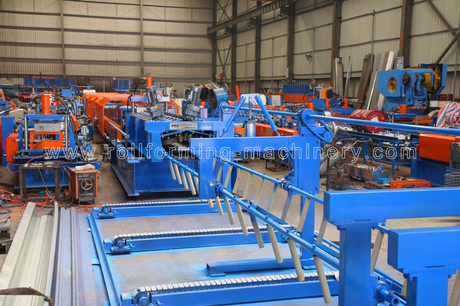

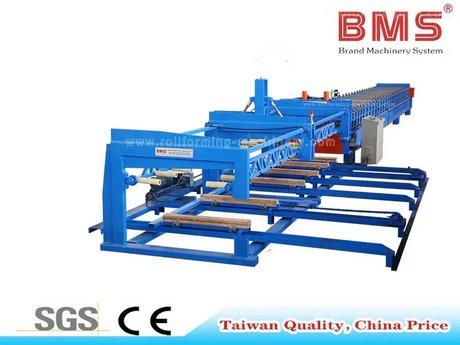

Шиыршықты қалыптау машиналары
Шиыршықты қалыптау машиналары орамды қалыптау процесін орындауға арналған арнайы жабдық болып табылады. Олар өндіретін профильдерге және қажетті өндіріс көлеміне байланысты күрделілігі мен өлшемі бойынша өзгереді.
Шпилька және трек машиналары
Бұл машиналар аралық қабырғаларға арналған шпилькалар мен жолдар сияқты құрылыста қолданылатын жақтау компоненттерін шығарады. Олар әртүрлі құрылыс талаптарына икемділікті қамтамасыз ететін болаттың әртүрлі өлшемдері мен өлшемдерін өңдейді. Тесу мен кесуді біріктіру құрастыруға дайын бөлшектерді шығаруға мүмкіндік береді.
Жіксіз түтік машиналары
Жіксіз түтік орамдарын қалыптау машиналары жиектерді біріктіру және дәнекерлеу арқылы түтіктерді жасайды. TIG дәнекерлеу дәлдігі мен бақылауына байланысты дәнекерлеу процесінде әдетте қолданылады. Бұл машиналар автомобиль жасау, құрылыс және өңдеу өнеркәсібінде қолдануға арналған түтіктер шығарады.
Орау машиналары
Орамды орамды қалыптау машиналары L-тәрізді профильдерді немесе күрделі фланецтерді құра отырып, қаңылтырдағы фланецтерді немесе жиектерді құрайды. Олар есік жақтаулары, терезе жақтаулары және басқа архитектуралық элементтер сияқты компоненттерді өндіруде қолданылады. Машиналар жоғары жылдамдықты қамтамасыз етеді және күрделі профильдерді дәлдікпен жасай алады.
Қолданбалар мен өнімдер
Орамды қалыптау әмбебаптығы мен тиімділігіне байланысты әртүрлі салаларда қолданбаларды табады. Тұрақты сапамен күрделі профильдерді шығару мүмкіндігі оны әртүрлі секторлар үшін құрамдас бөліктерді өндіруде баға жетпес етеді.
Құрылыс индустриясы
Құрылыста орамды қалыптау металл шатырды, сырғанауды, суағарларды және жақтау компоненттерін шығарады. Дәлдік пен дәйектілік құрылыс материалдарының бір-біріне мінсіз сәйкес келуін қамтамасыз етіп, ғимараттардың құрылымдық тұтастығын және эстетикалық тартымдылығын арттырады. Түйінсіз ұзындықтарды шығару мүмкіндігі шатыр жабындары мен сырдақтардағы ағып кету нүктелерін азайтады.
Автомобиль өнеркәсібі
Автокөлік секторы орындық тректер, бамперлер және құрылымдық компоненттер сияқты бөлшектерді өндіру үшін орамды қалыптауды пайдаланады. Шиыршықтан жасалған бөлшектердің беріктігі мен дәлдігі көліктің қауіпсіздігі мен өнімділігіне ықпал етеді. Жетілдірілген жоғары берік болаттарды құрылымдық тұтастықты сақтай отырып, салмақты азайта отырып, күрделі пішіндерге айналдыруға болады.
Құрылғы өндірісі
Құрылғылар жиі жақтауларға, тіректерге және корпустарға арналған арнайы профильдері бар металл компоненттерді қажет етеді. Орамды қалыптау осы бөлшектерді тиімді және жоғары дәлдікпен шығару мүмкіндігін қамтамасыз етеді. Тұрақты сапа құрастыру желілерінің бірқалыпты жұмыс істеуін қамтамасыз етеді, тоқтау уақытын азайтады және өнімділікті арттырады.
Қорытынды
Роликті қалыптау тиімділікті, дәлдікті және әмбебапты ұсынатын заманауи өндірістегі ірге тасы болып табылады. Оның күрделі профильдерді үлкен көлемде шығару мүмкіндігі оны құрылыстан автомобильге дейінгі салаларда маңызды процесс етеді. Технологиялық жетістіктер сапасын одан әрі жақсартатын және шығындарды азайтатын автоматтандыру және басқару жүйелерін біріктіре отырып, оның мүмкіндіктерін арттыруды жалғастыруда.
Орамды қалыптастыру процесін түсіну өндірушілер мен инженерлерге оның артықшылықтарын толығымен пайдалануға мүмкіндік береді. интеграциясы Арнайы қолданбаларға бейімделген орамды қалыптау машиналары өнімділікті арттырады және өнім дизайнында инновациялар үшін мүмкіндіктер ашады. Салалар дамып келе жатқанда, орамды қалыптастыру өзектілігі мен маңыздылығын сақтай отырып, жаңа материалдар мен талаптарға бейімделетін маңызды процесс болып қала береді.
Жиі қойылатын сұрақтар (ЖҚС)
1. Қалыптаудың басқа металл қалыптау процестерінен негізгі артықшылығы неде?
Роликті қалыптау жоғары дәлдік пен консистенциялы күрделі профильдерді үздіксіз өндіруді ұсынады. Бұл экструзия немесе штамптау сияқты процестермен салыстырғанда материалдың қалдықтары мен энергия шығындарын азайтуға, қосылыстарсыз ұзын ұзындықтарды тиімді өндіруге мүмкіндік береді.
2. Шиыршықты қалыптау жоғары берік болат сияқты жоғары берік материалдарды өңдей ала ма?
Иә, орамды қалыптау жоғары беріктігі жоғары болаттарды және басқа да қиын материалдарды өңдей алады. Біртіндеп иілу процесі құрылымның тұтастығын бұзбай, жоғары берік металдарды қалыптастыруға мүмкіндік беретін материалдың кернеуін азайтады.
3. CNC және PLC сияқты технология орамды қалыптау процесін қалай жақсартады?
CNC машиналары роликтердің позициялары мен қозғалыстарын бағдарламаланатын басқаруды қамтамасыз етеді, бұл профильдерді жылдам реттеуге және дәл қалыптастыруға мүмкіндік береді. PLC операциялардың реттілігі мен уақытын басқарады, синхрондау мен нақты уақыттағы бақылауды қамтамасыз етеді, бұл тиімділік пен сапаны бақылауды арттырады.
4. Көбінесе орамды қалыптау арқылы қандай бұйымдар түрлері жасалады?
Роликті қалыптау металл жабындар мен сырғаларды, бамперлер мен орындық тректер сияқты автомобиль бөлшектерін, құрылғылардың жақтауларын, құрылымдық құрамдастарды және т.б. сияқты өнімдердің кең ауқымын өндіру үшін қолданылады. Оның әмбебаптығы әртүрлі салаларда қолдануға мүмкіндік береді.
5. Орамды қалыптау сызығына тесу және дәнекерлеу сияқты қосалқы операцияларды енгізуге болады ма?
Иә, штамптау, кесу, бедерлеу және дәнекерлеу сияқты қосалқы операцияларды орамды қалыптау сызығына біріктіруге болады. Бұл интеграция бөлек өңдеу қадамдарының қажеттілігін жою арқылы тиімділікті арттырады және өндіріс уақытын қысқартады.
6. Орамды қалыптау өндірістегі шығындарды үнемдеуге қалай ықпал етеді?
Орамды қалыптау бөлме температурасында жұмыс істейтіндіктен материалды тиімді пайдалану, минималды қалдық және энергияны аз тұтыну арқылы шығындарды азайтады. Автоматтандыру және өндірістің жоғары жылдамдығы еңбек шығындарын азайтады және өнімді көбейтеді, бұл бірлік құнының төмендеуіне әкеледі.
7. Орамды қалыптау үшін металды таңдағанда қандай ескерулер маңызды?
Маңызды ескертпелер материалдың икемділігін, беріктігін, қалыңдығын және коррозияға төзімділік немесе өткізгіштік сияқты соңғы өнімнің қажетті қасиеттерін қамтиды. Металл қажетті профильге жету үшін крекингсіз біртіндеп деформацияға жарамды болуы керек.
