Формирање ваљака је витални производни процес који претвара металне лимове у жељене профиле кроз континуирано савијање. То је метода која се широко користи у различитим индустријама због своје ефикасности и способности да прецизно произведе сложене попречне пресеке. Улазимо дубоко у замршености обликовања ваљака, истражујући његове процесе, технолошка достигнућа, предности и примене. Ова свеобухватна анализа пружа драгоцен увид у то зашто је обликовање ваљака неопходно у модерној производњи.
Разумевање обликовања ваљака је кључно за индустрије које се ослањају на металне компоненте са специфичним профилима. Прилагодљивост и ефикасност процеса чине га пожељним избором за производњу дугих металних профила са константним квалитетом. Уз помоћ полуге Машине за обликовање ваљака , произвођачи постижу високу продуктивност уз задржавање прецизности.
Шта је формирање ваљака?
Формирање ваљака је континуирана операција савијања у којој се дуга трака метала, обично намотаног челика, провлачи кроз скупове ролни постављених на узастопне сталке. Сваки сет изводи инкрементални део савијања док се не добије жељени попречни пресек. То је идеалан процес за производњу делова константног профила дугих дужина и у великим количинама.
Процес почиње са великим намотајем лима, у распону од 1 инча до 30 инча у ширину и 0,012 до 0,2 инча у дебљини. Метал се доводи кроз улазну водилицу која га правилно поравнава док улази у ваљке млина. Ролне су прецизно обрађене да одговарају жељеном профилу, обезбеђујући тачност и конзистентност током производног циклуса.
Процес формирања ваљака
Процес обликовања ваљака је софистицирана метода која укључује неколико фаза за претварање равног метала у сложене профиле. Свака фаза је неопходна за постизање коначног производа са жељеним спецификацијама и квалитетом.
Одмотавање и припрема
Процес почиње одмотавањем металне траке. Велики намотаји се монтирају на машину за одмотавање или одмотавање, која доводи метал у линију. Метал може имати природну закривљеност због намотавања, тако да пролази кроз нивелацију или равнало да би се елиминисао било какав скуп и осигурао да је раван пре формирања. Правилно поравнање је кључно у овој фази како би се спречили дефекти у коначном производу.
Радови пре штампе
Пре него што метал стигне до ваљака за формирање, може се подвргнути операцијама пре штампе као што су пробијање, урезивање или утискивање. Ове операције додају карактеристике као што су рупе, прорези или удубљења без потребе за секундарном обрадом. Интегрисање ових корака у линију за формирање ваљака повећава ефикасност и смањује време производње.
Напредна аутоматизација омогућава прецизну контролу током припрема за штампу. Програмабилни логички контролери (ПЛЦ) управљају временом и редоследом, обезбеђујући да је свака функција тачно постављена. Ова интеграција је од виталног значаја за производњу сложених компоненти које испуњавају строге спецификације.
Фазе формирања
Срце процеса формирања ролне лежи у фазама формирања. Метална трака пролази кроз низ станица за ваљање, од којих свака врши постепено савијање. Ваљци су прецизно дизајнирани помоћу цветног узорка, који поставља редослед облика које ће метал попримити док напредује кроз млин.
Компјутерски потпомогнуто пројектовање (ЦАД) и софтвер за компјутерски потпомогнуту производњу (ЦАМ) играју кључну улогу у пројектовању ваљкастих калупа и секвенци формирања. Ове технологије омогућавају инжењерима да симулирају процес, оптимизују облике ваљака и предвиде потенцијалне проблеме пре производње, повећавајући ефикасност и смањујући трошкове.
Прекид и пражњење
Након што метал постигне жељени профил, сече се на дужину. Ово се може урадити помоћу калупа за претходно сечење, где се метал сече пре формирања, или калупа за накнадно сечење, где се сече након формирања. Матрице након сечења су чешће јер омогућавају континуиран рад и већу ефикасност.
Механизам за одсецање мора да се синхронизује са брзином линије како би се обезбедиле прецизне дужине без успоравања производње. Напредни системи користе летеће граничнике који се померају са материјалом, чинећи рез без заустављања линије. Готови делови се затим испуштају на паковање или даљу обраду.
Технички напредак у обликовању ваљака
Технолошке иновације значајно су унапредиле процес формирања ваљака. Интеграција ЦНЦ машина и ПЛЦ-а је аутоматизовала многе аспекте процеса, повећавајући прецизност и смањујући потенцијал за људске грешке. Ова унапређења омогућавају формирање сложених облика и профила са високом конзистентношћу и поновљивошћу.
ЦНЦ машине омогућавају програмабилну контролу ваљака, омогућавајући брза подешавања и подешавања за различите профиле. Ова флексибилност је од суштинског значаја за произвођаче који морају да производе различите делове без дугог застоја између промена. Могућност складиштења и опозива програма убрзава производњу и повећава ефикасност.
ПЛЦ-ови управљају временом, редоследом и координацијом различитих компоненти у линији за формирање ваљака. Они обезбеђују да су операције попут штанцања, сечења и утискивања синхронизоване са брзином линије. Праћење и дијагностика у реалном времену коју обезбеђују ПЛЦ-ови побољшавају контролу процеса и омогућавају тренутна подешавања ако дође до одступања.
Предности и предности обликовања ваљака
Формирање ваљака нуди бројне предности које га чине пожељним методом за обликовање метала у многим индустријама. Његове предности произилазе из ефикасности, исплативости и могућности израде сложених профила са високом прецизношћу.
Ефикасност
Континуирана природа обликовања ваљака омогућава производњу великог обима са минималним застојима. Пошто је процес аутоматизован, смањује се потреба за ручном интервенцијом, смањујући трошкове рада. Интеграција операција припреме за штампу елиминише потребу за секундарном обрадом, додатно повећавајући ефикасност.
Исплативост
Формирање ваљака је процес хладног обликовања, што значи да не захтева загревање метала. Ово штеди трошкове енергије повезане са грејањем и смањује термички стрес на метал. Прецизан дизајн ваљака минимизира расипање материјала, снижавајући цену по јединици и чини га економски повољним за велике серије производње.
Флексибилност и прецизност
Процес може да прихвати широк спектар метала, укључујући челик, алуминијум и бакар. Омогућава креирање сложених профила и сложених облика који могу бити изазовни са другим методама. Прецизност обликовања ваљака обезбеђује константан квалитет свих делова, одржавајући чврсте толеранције и високе стандарде завршне обраде.
Метали који се користе у обликовању ваљака
Обликовање ваљака је разноврсно у погледу врста метала које може да обрађује. Избор метала зависи од захтева апликације, као што су чврстоћа, проводљивост, тежина и отпорност на корозију.
Гвоздени метали
Црни метали садрже гвожђе и познати су по својој снази и издржљивости. Уобичајени црни метали који се користе у обликовању ваљака укључују:
Челик: Широко се користи због своје снаге и свестраности.
Нерђајући челик: Пружа отпорност на корозију и идеалан је за апликације које захтевају издржљивост.
Поцинковани челик: пресвучен цинком за повећану отпорност на корозију, погодан за спољашњу употребу.
Обојени метали
Обојени метали не садрже гвожђе и бирају се због особина као што су проводљивост и тежина. Уобичајени обојени метали укључују:
Алуминијум: Лаган и отпоран на корозију, користи се у ваздухопловној и аутомобилској индустрији.
Бакар: Одлична електрична проводљивост, користи се у електричним компонентама.
Месинг: легура бакра и цинка, позната по својој обрадивости и отпорности на корозију.
Врсте процеса формирања ваљака
Користе се различити процеси обликовања ваљака у зависности од жељеног профила и примене. Свака метода нуди јединствене предности и погодна је за одређене врсте производа.
Схапе Роллинг
Ваљање облика укључује формирање метала у специфичне профиле попречног пресека без промене дебљине материјала. Обично се користи за производњу греда, канала и шина. Процес захтева прецизне дизајне ваљака за постизање сложених облика.
Ринг Роллинг
Ваљање прстенова производи бешавне прстенове умотавањем прстена мањег пречника у већи. Користи се за производњу прстенова за лежајеве, прирубнице и зупчанике. Процес побољшава механичка својства прстена због деформације материјала.
Ролл Бендинг
Савијање ваљака формира кривине великог радијуса у металним плочама или профилима. То се постиже пропуштањем материјала кроз ролне које врше притисак да би се створила жељена закривљеност. Ова метода се користи за производњу компоненти као што су цеви, цеви и цилиндричне шкољке.

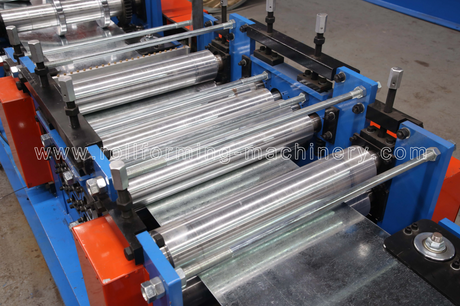

Машине за обликовање ваљака
Машине за обликовање ваљака су специјализована опрема дизајнирана за обављање процеса формирања ваљака. Разликују се по сложености и величини у зависности од профила које производе и потребног обима производње.
Машине за клинове и гусенице
Ове машине производе компоненте за уоквиривање које се користе у грађевинарству, као што су клинови и шине за преградне зидове. Они рукују различитим величинама и мерама челика, обезбеђујући флексибилност за различите грађевинске захтеве. Интеграција штанцања и сечења омогућава производњу компоненти спремних за монтажу.
Машине за бешавне цеви
Бешавне машине за формирање ваљака цеви стварају цеви формирањем и заваривањем ивица заједно. ТИГ заваривање се обично користи за процес заваривања због своје прецизности и контроле. Ове машине производе цеви за примену у аутомобилској, грађевинској и производној индустрији.
Врап Мацхинес
Машине за обликовање ваљака формирају прирубнице или ивице на лимовима, стварајући профиле у облику слова Л или сложене прирубнице. Користе се у производњи компоненти као што су оквири за врата, оквири прозора и други архитектонски елементи. Машине испоручују велике брзине и могу прецизно произвести сложене профиле.
Апликације и производи
Формирање ваљака проналази примену у различитим индустријама због своје свестраности и ефикасности. Могућност производње сложених профила са доследним квалитетом чини га непроцењивим у производњи компоненти за различите секторе.
Грађевинска индустрија
У грађевинарству, обликовање ваљака производи металне кровове, споредни колосијек, олуке и компоненте оквира. Прецизност и конзистентност осигуравају да се грађевински материјали беспрекорно уклапају, побољшавајући структурални интегритет и естетску привлачност зграда. Могућност производње дугих дужина без спојева смањује тачке цурења у кровним и споредним апликацијама.
Аутомотиве Индустри
Аутомобилски сектор користи обликовање ваљака за производњу делова као што су шине седишта, браници и структурне компоненте. Снага и прецизност делова обликованих на ролнама доприносе безбедности и перформансама возила. Напредни челици високе чврстоће могу се формирати у сложене облике, смањујући тежину уз одржавање структуралног интегритета.
Производња апарата
Апарати често захтевају металне компоненте са специфичним профилима за оквире, носаче и кућишта. Формирање ваљака пружа могућност да се ови делови производе ефикасно и са високом прецизношћу. Доследан квалитет обезбеђује да монтажне линије раде глатко, смањујући време застоја и повећавајући продуктивност.
Закључак
Формирање ваљака је камен темељац модерне производње, нудећи ефикасност, прецизност и свестраност. Његова способност да производи сложене профиле у великим количинама чини га суштинским процесом у индустријама у распону од грађевинарства до аутомобилске индустрије. Технолошки напредак наставља да унапређује његове могућности, интегришући системе аутоматизације и контроле који додатно побољшавају квалитет и смањују трошкове.
Разумевање процеса формирања ваљака омогућава произвођачима и инжењерима да у потпуности искористе његове предности. Интеграција од Машине за обликовање ваљака прилагођене специфичним применама повећавају продуктивност и отварају могућности за иновације у дизајну производа. Како се индустрије развијају, обликовање ваљака остаје критичан процес који се прилагођава новим материјалима и захтевима, задржавајући своју релевантност и важност.
Често постављана питања (ФАК)
1. Која је примарна предност обликовања ваљака у односу на друге процесе обликовања метала?
Формирање ваљака нуди континуирану производњу сложених профила са високом прецизношћу и конзистентношћу. Омогућава ефикасну производњу дугих дужина без спојева, смањујући отпад материјала и трошкове енергије у поређењу са процесима као што су екструзија или штанцање.
2. Може ли обликовање ваљака да се носи са материјалима високе чврстоће као што је напредни челик високе чврстоће?
Да, обликовање ваљака може да обрађује напредне челике високе чврстоће и друге изазовне материјале. Постепени процес савијања смањује оптерећење материјала, омогућавајући формирање метала високе чврстоће без угрожавања интегритета структуре.
3. Како технологија попут ЦНЦ-а и ПЛЦ-а побољшава процес формирања ваљака?
ЦНЦ машине омогућавају програмабилну контролу положаја и кретања ваљака, омогућавајући брзо подешавање и прецизно формирање профила. ПЛЦ-ови управљају редоследом и временом операција, обезбеђујући синхронизацију и праћење у реалном времену, што побољшава ефикасност и контролу квалитета.
4. Које врсте производа се обично праве помоћу ваљања?
Формирање ваљака се користи за производњу широког спектра производа укључујући металне кровове и споредне колосијеке, аутомобилске делове као што су браници и шине седишта, оквири уређаја, структурне компоненте и још много тога. Његова свестраност омогућава примену у различитим индустријама.
5. Да ли је могуће уградити секундарне операције као што су пробијање и заваривање у линији за формирање ваљака?
Да, секундарне операције као што су штанцање, урезивање, утискивање и заваривање могу се интегрисати у линију за формирање ваљака. Ова интеграција повећава ефикасност елиминисањем потребе за одвојеним корацима обраде и скраћује време производње.
6. Како обликовање ваљака доприноси уштеди трошкова у производњи?
Формирање ваљака смањује трошкове кроз ефикасну употребу материјала, минималан отпад и ниску потрошњу енергије пошто ради на собној температури. Аутоматизација и велике брзине производње смањују трошкове рада и повећавају учинак, што доводи до нижих трошкова по јединици.
7. Која су разматрања важна при избору метала за обликовање ваљака?
Важна разматрања укључују дуктилност, чврстоћу, дебљину материјала и жељена својства финалног производа као што су отпорност на корозију или проводљивост. Метал мора бити погодан за постепену деформацију без пуцања да би се постигао потребан профил.
