युरोपियन डिझाइनसह 1250mm फीडिंग रुंदी मजला डेकिंग रोल फॉर्मिंग मशीन

फ्लोअर डेकिंग रोल फॉर्मिंग मशीन YX50-333-1000 प्रोफाइलसाठी

Ⅰ प्रोफाइल रेखांकन

प्रभावी रुंदी सहिष्णुता:-0/+5 मिमी

इतर विभाग सहिष्णुता:+/-0.5 मिमी

Ⅱ साहित्य:

फीडिंग मटेरियल रुंदी: 1220mm आणि 1250mm

सामग्रीची जाडी: 0.7-1.5 मिमी

लागू साहित्य: गॅल्वनाइज्ड शीट, 0.7-1.5 मिमी जाडीसाठी 250Mpa उत्पन्न शक्ती, 1.2 मिमी जाडीसाठी 500Mpa उत्पन्न शक्ती

Ⅲ.प्रवाह आकृती:

डेकोइलर → फीडिंग डिव्हाइस → मुख्य फॉर्मिंग मशीन → हायड्रोलिक पोस्ट कटर → एक्झिट रॅक.

Ⅳ.मशीन घटक:

1)  हायड्रोलिक डिकॉइलर: एक सेट 5-7 टन

2.मेन रोल फॉर्मिंग मिल

खाद्य सामग्री मार्गदर्शकासह,

बॉडी फ्रेम, ट्रान्समिशन मेकॅनिझम आणि फॉर्मिंग रोलर्स इत्यादीसह रोल फॉर्मिंग मशीन.

अ) बनविलेली बॉडी फ्रेम .  H450 प्रकारच्या स्टीलपासून सुंदर दिसणे, नैसर्गिक वृद्धत्व उपचार आणि SR(तणाव निवारण) उपचारांसह वेल्डिंगद्वारे

b) बॉडी फ्रेम वॉल बोर्ड प्रकार आहे: शाफ्ट व्यास φ95/90mm , 45# स्टीलपासून बनविलेले, उष्णता उपचार. खालचा शाफ्ट गियर साखळीद्वारे मुख्य ट्रान्समिशन आहे.

c) क्रमांक 45 उच्च दर्जाचे स्टील, उष्णता उपचार पासून उत्पादित रोलर्स

d) मोटर ड्रायव्हिंगद्वारे ट्रान्समिशन, गियर चेन ट्रान्समिशन, तयार होण्यासाठी सुमारे 24-चरण

मुख्य मोटर = 15KWx2 , वारंवारता गती नियंत्रण

निर्मिती गती अंदाजे.16m/मिनिट

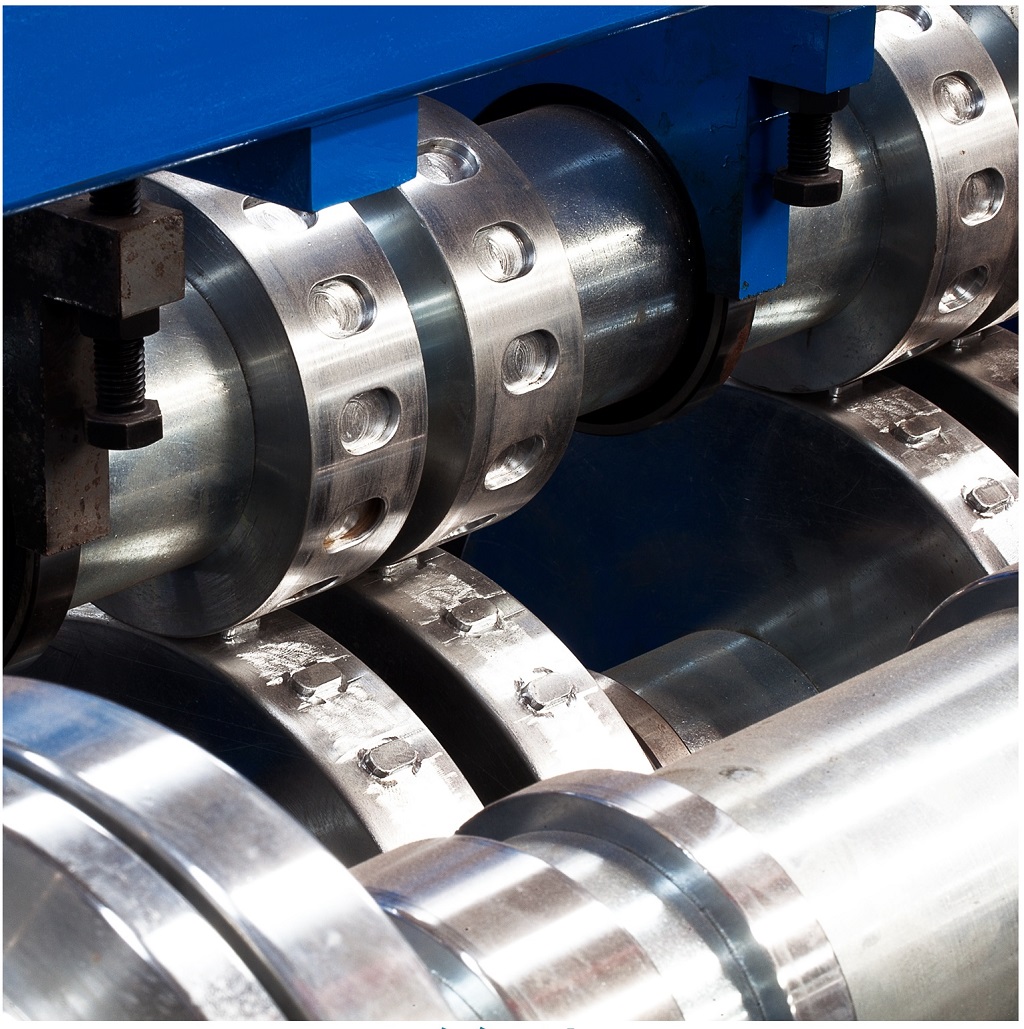

e ) एम्बॉसिंग रोलरसाठी साहित्य: बेअरिंग स्टील GCr15 (=EN31) दीर्घ कार्य आयुष्यासाठी , उष्णता उपचार

f) 8.8 ग्रेड असलेले सर्व स्क्रू बोल्ट मशीनची रचना घट्टपणे दुरुस्त करतात आणि मशीन दीर्घकाळ चालत असताना दीर्घकाळ टिकतात.

3) हायड्रोलिक कटिंग डिव्हाइस:

कट केल्यानंतर, कापण्यासाठी थांबा, कापण्यासाठी ब्लेडचे तीन तुकडे

प्री-कटिंग आणि पोस्ट कटिंग, समान हायड्रॉलिक सिस्टम वापरा

पंप मोटर: 5.5KW कटिंग प्रेशर: कमाल.16Mpa

कटिंग टूल मटेरियल: मोल्ड स्टील Cr12Mov(=D2 स्टील, कमीत कमी एक दशलक्ष वेळा कटिंग लाइफसह) , उष्णता उपचार

कातरणे समर्थनासाठी 2 मार्गदर्शक स्तंभासह, जे कातरणे अधिक स्थिर आणि कटरसाठी दीर्घ आयुष्य बनवते.

हायड्रॉलिक सिस्टीम: Huade(चीन TOP1 ब्रँड)/Yuciyouyan(जपान युकेन सह संयुक्त उपक्रम), तेल गाळण्यासाठी तेल फिल्टरसह, परिचालित तेल स्वच्छ आहे याची खात्री करण्यासाठी आणि हायड्रॉलिक प्रणालीचे आयुष्य वाढवा . (खालील चित्र पहा)

4) पीएलसी नियंत्रण प्रणाली

वर्णन: संगणक नियंत्रण प्रणाली, PLC द्वारे नियंत्रित. एन्कोडर शीटची रुंदी आणि उंची स्वयंचलितपणे नियंत्रित करते आणि लांबीचे स्थान आणि कटिंग, 7 इंच टच स्क्रीन ऑपरेशन नियंत्रित करते, अचूकता ±1.0 मिमीच्या आत नियंत्रित केली जाते

कट-टू-लांबी सहिष्णुता≤±2 मिमी

नियंत्रण व्होल्टेज 24V



5) रॅकमधून बाहेर पडा:

अन-पॉवर, 3mx2 युनिट सहज हालचालीसाठी रोलर्ससह

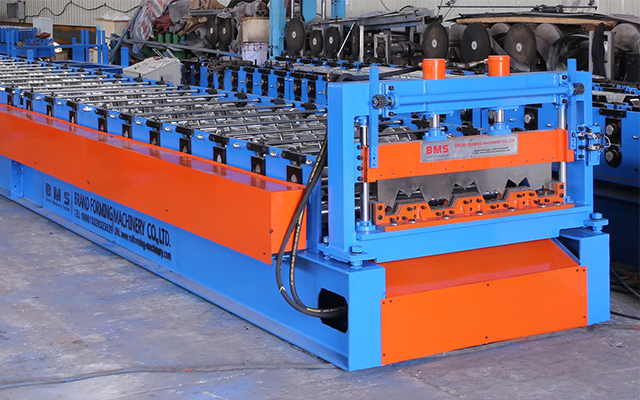

Ⅴ .मशीन चित्र (फक्त संदर्भासाठी)

सहावा. मशीनद्वारे निर्मित मजल्यावरील डेकची तपासणी:

2 प्रोफाइलचे ओव्हरलॅप:

ओव्हरलॅप संयुक्त प्रभाव:

मशीनचे एकूण वजन: सुमारे 15टन

मशीन आकारमान: सुमारे 12.5m(लांबी) X 1.8m(रुंदी) X 1.5m(उंची)

फ्लोअर डेकिंग रोल फॉर्मिंग मशीन व्हिडिओ लिंक:

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87

वरील तपशील आणि फोटो फक्त संदर्भासाठी आहेत, अचूक कदाचित थोडे वेगळे असू शकतात आणि मशीनचा संदर्भ घेणे आवश्यक आहे.
