د اروپا ډیزاین سره د 1250mm تغذیه چوکۍ فرش ډیکینګ رول جوړولو ماشین

دا اکثرا د فولادو جوړښت ودانیو کې کارول کیږي لکه صنعتي ودانۍ، لوبغالي، لوی او کوچني سوپر مارکیټونه، او لوژستیک مرکزونه.

شتون:

مقدار:



پوښتنه وکړه په باسکیټ کې اضافه کړئ

نښه:
BMS

د محصول تفصیل

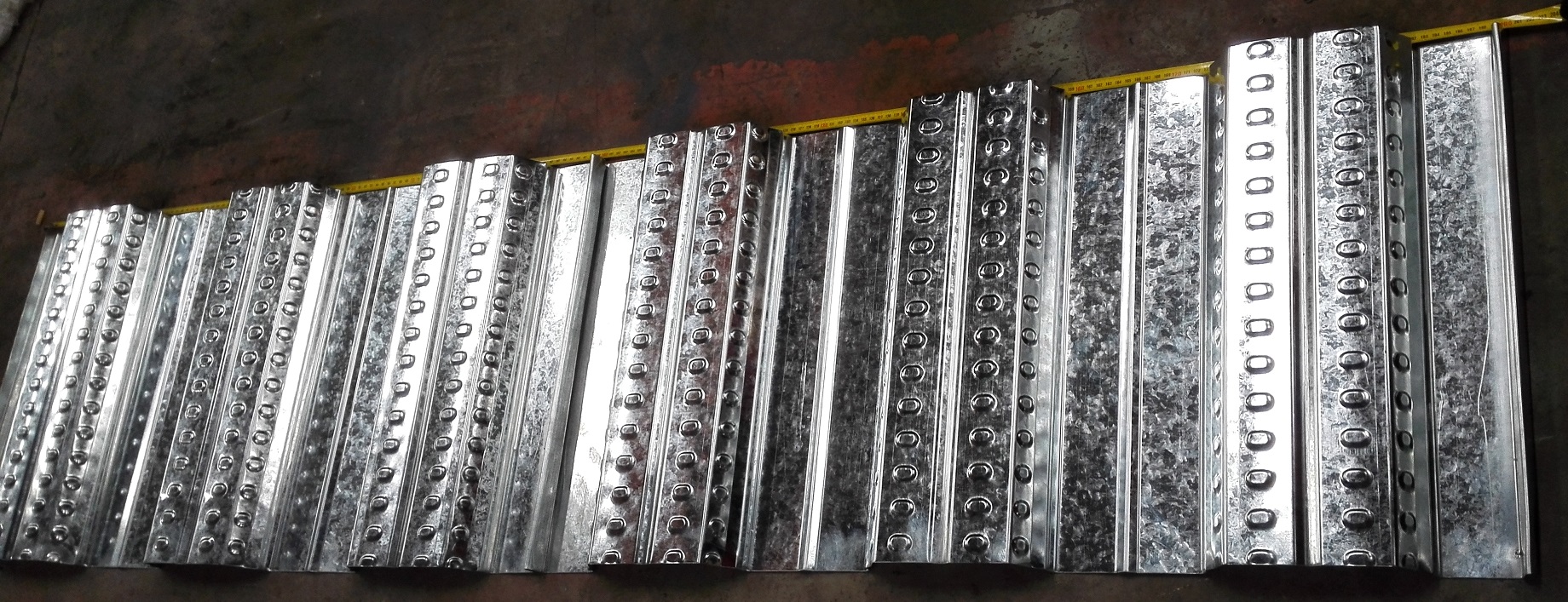

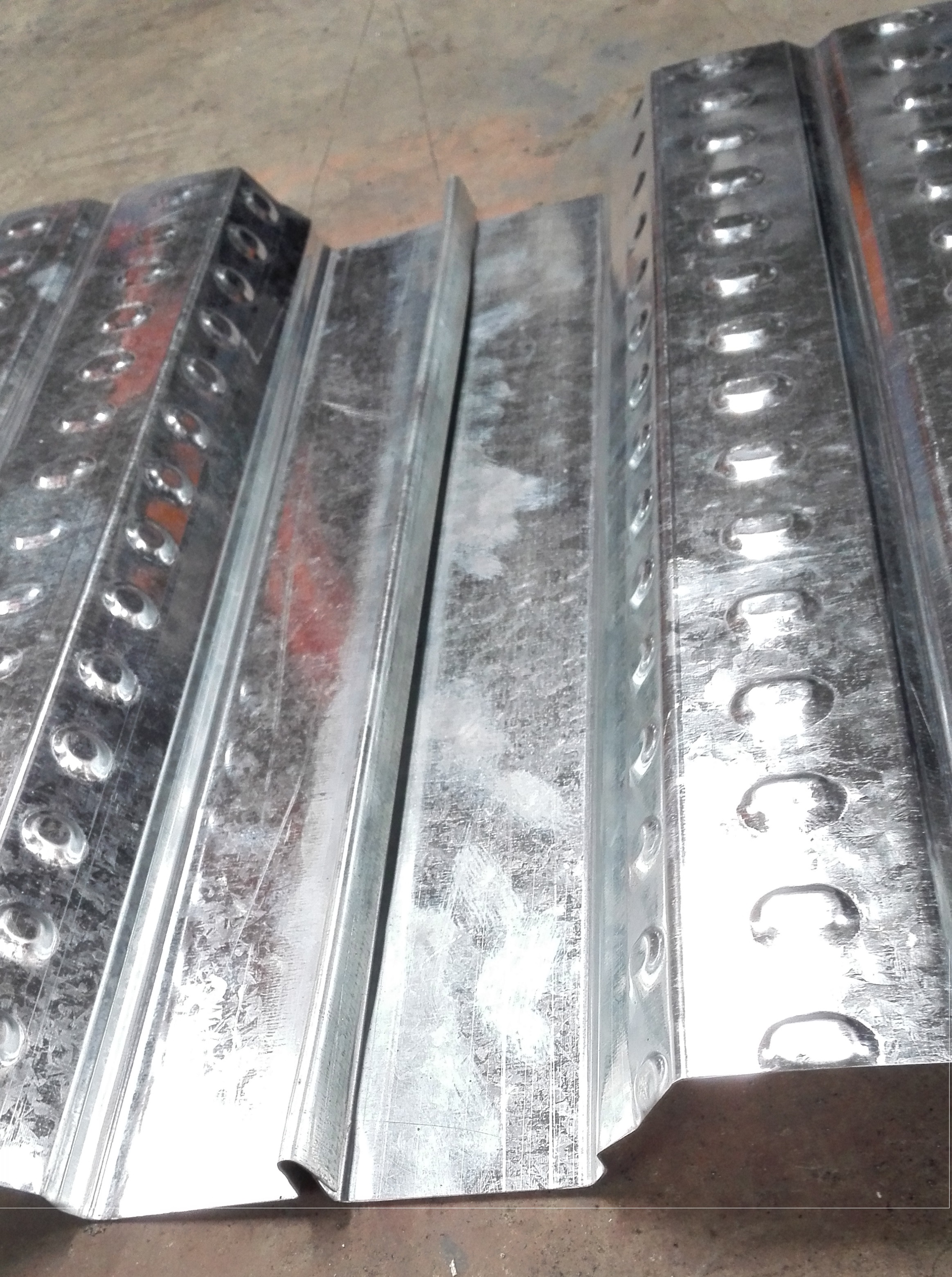

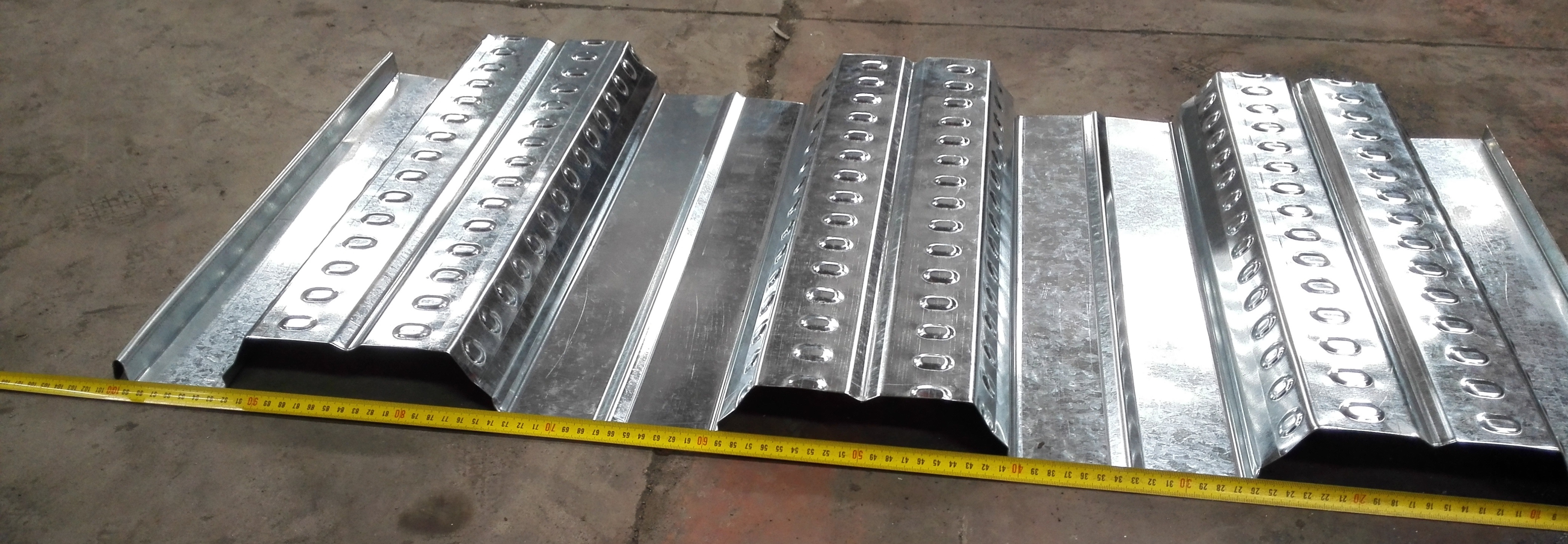

لپاره د فرش ډیکینګ رول جوړولو ماشین د YX50-333-1000 پروفایل

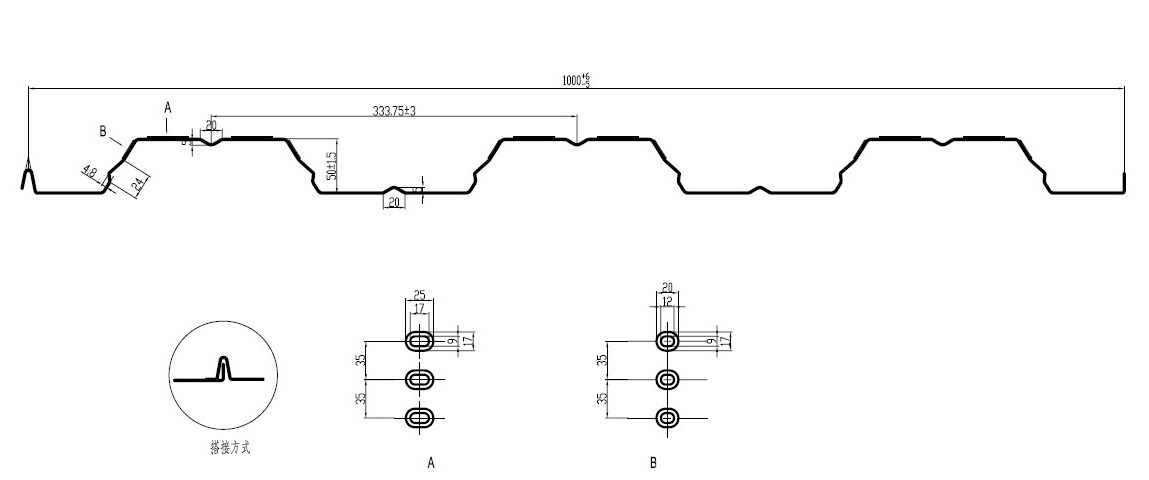

Ⅰد پروفایل رسمول

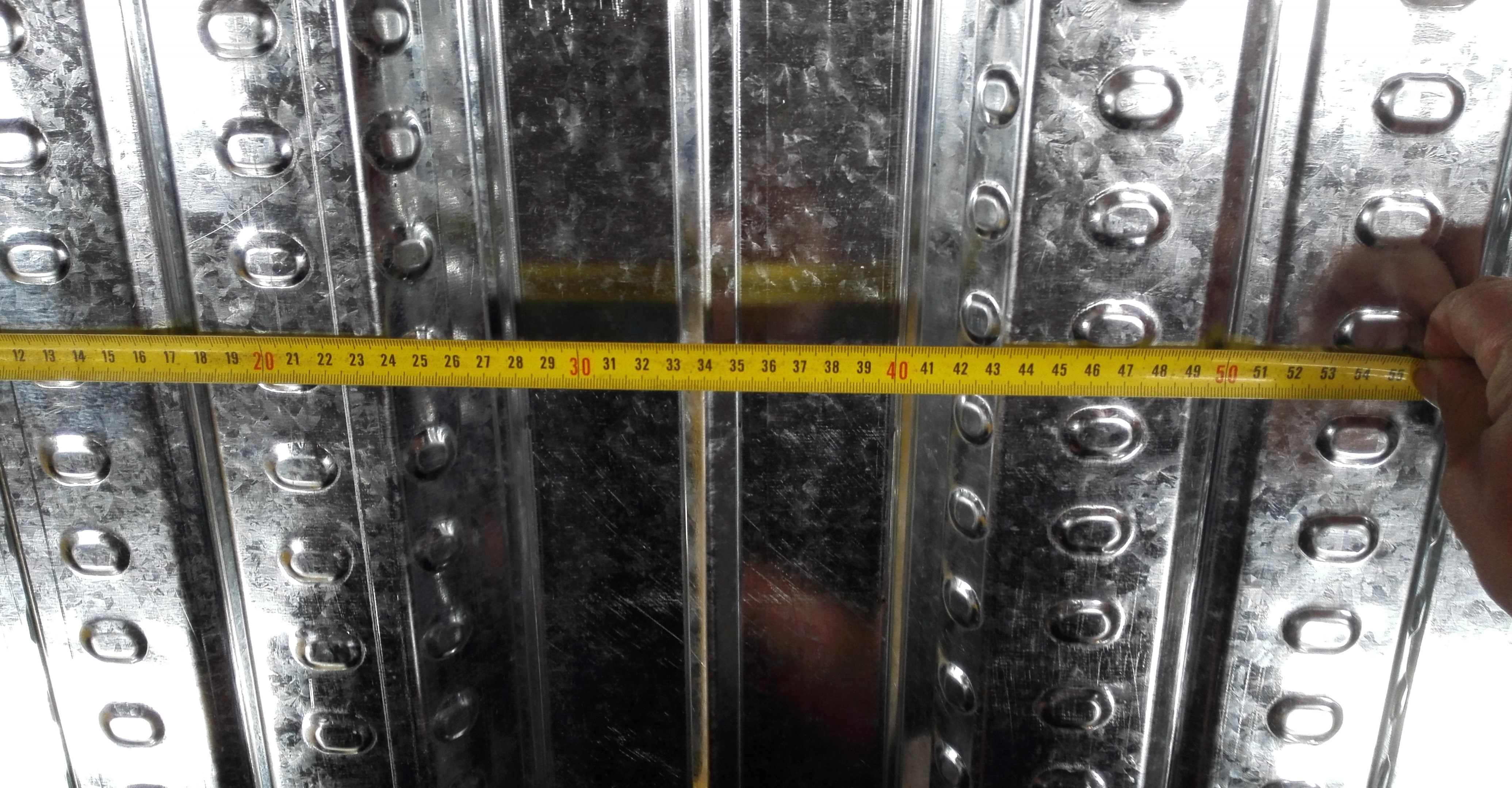

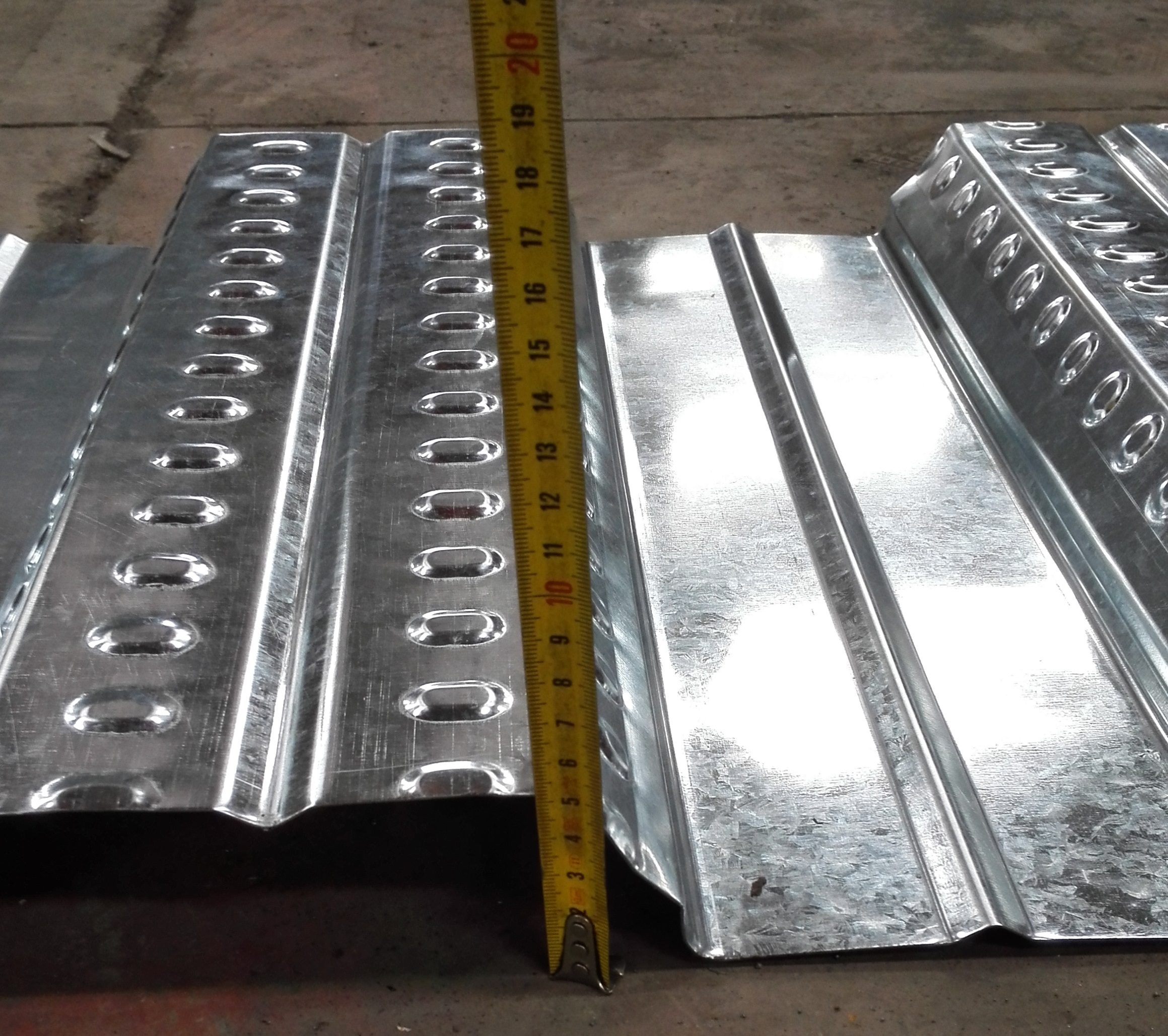

د مؤثره عرض زغم: -0/+5mm

د نورو برخو زغم: +/-0.5mm

Ⅱ. مواد:

د تغذیې موادو عرض: 1220mm او 1250mm

د موادو ضخامت: 0.7-1.5mm

د تطبیق وړ مواد: ګالونیز شوی شیټ، د 0.7-1.5mm ضخامت لپاره 250Mpa حاصل ځواک، د 1.2mm ضخامت لپاره 500Mpa حاصل قوت

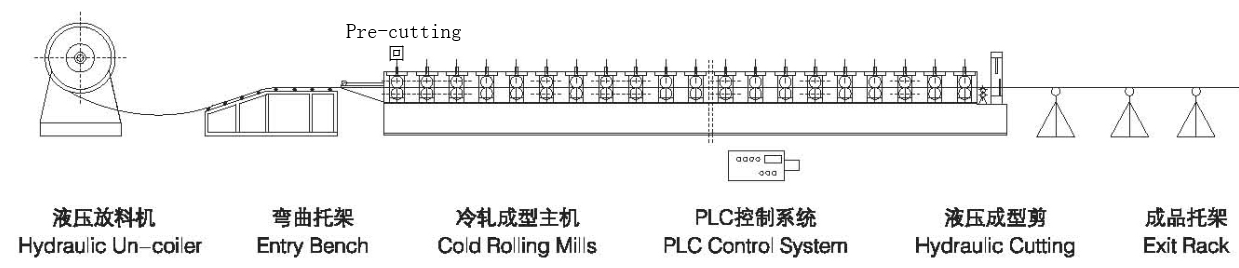

Ⅲ د فلو ډیاګرام:

ډیکویلر → د تغذیه کولو وسیله → اصلي جوړولو ماشین → هیدرولیک پوسټ کټر → د وتلو ریک.

Ⅳ د ماشین برخې:

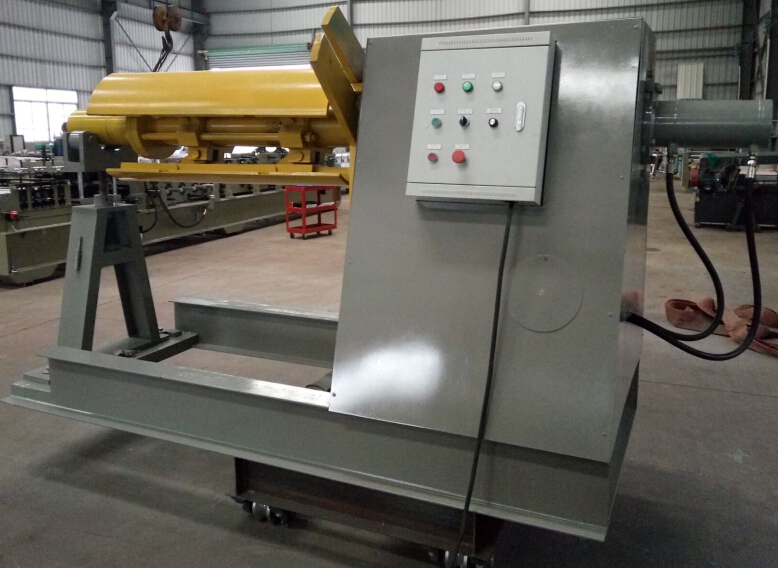

1) هیدرولیک ډیکویلر: یو سیټ 5-7 ټن

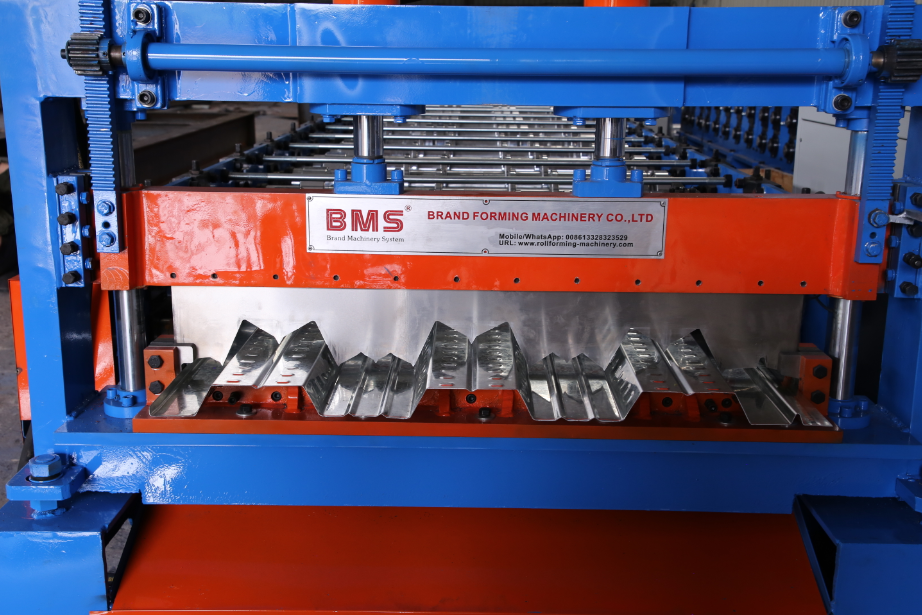

2.د اصلي رول جوړولو مل

د تغذیې موادو لارښود سره ،

د رول جوړولو ماشین د بدن چوکاټ، د لیږد میکانیزم او د رولر جوړولو، او داسې نورو سره یوځای شوی.

a) د بدن چوکاټ د H450 ډوله فولادو څخه جوړ شوی د ویلډینګ په واسطه د ښکلي ظاهري ، طبیعي عمر درملنې او SR (د فشار راحت) درملنې سره.

ب) د بدن چوکاټ د دیوال بورډ ډول دی: د شافټ قطر φ95/90mm ، د 45# فولادو څخه جوړ شوی، د تودوخې درملنه. ښکته شافټ د ګیر زنځیر لخوا اصلي لیږد دی.

c) رولرونه د 45 نمبر لوړ کیفیت فولاد څخه جوړ شوي، د تودوخې درملنه

d) د موټرو چلولو له لارې لیږد، د ګیر چین لیږد، د جوړولو لپاره شاوخوا 24 مرحلې

اصلي موټر = 15KWx2 ، د فریکونسی سرعت کنټرول

د جوړولو سرعت نږدې 16m/min

e ) د امبوس کولو رولر لپاره مواد: د اوږد کاري ژوند لپاره د فولادو GCr15 (=EN31) برداشت کول ، د تودوخې درملنه

f) ټول سکرو بولټونه د 8.8 درجې سره ترڅو ډاډ ترلاسه شي چې د ماشین جوړښت په کلکه تنظیم او اوږد ژوند د ماشین اوږد مهال چلولو پرمهال.

3) د هیدرولیک پرې کولو وسیله:

د کټ کولو وروسته، د پرې کولو لپاره ودرول، د پرې کولو لپاره د تیغ درې ټوټې

پری پرې کول او وروسته پرې کول، ورته هیدرولیک سیسټم وکاروئ

د پمپ موټور: 5.5KW پرې کولو فشار: Max.16Mpa

د پرې کولو وسیلې مواد: مولډ سټیل Cr12Mov (= D2 فولاد ، لږترلږه یو ملیون ځله د پرې کولو ژوند سره) ، د تودوخې درملنه

د پوښ کولو ملاتړ لپاره د 2 لارښود ستنې سره ، کوم چې د کټټر لپاره سیرینګ ډیر مستحکم او اوږد ژوند کوي.

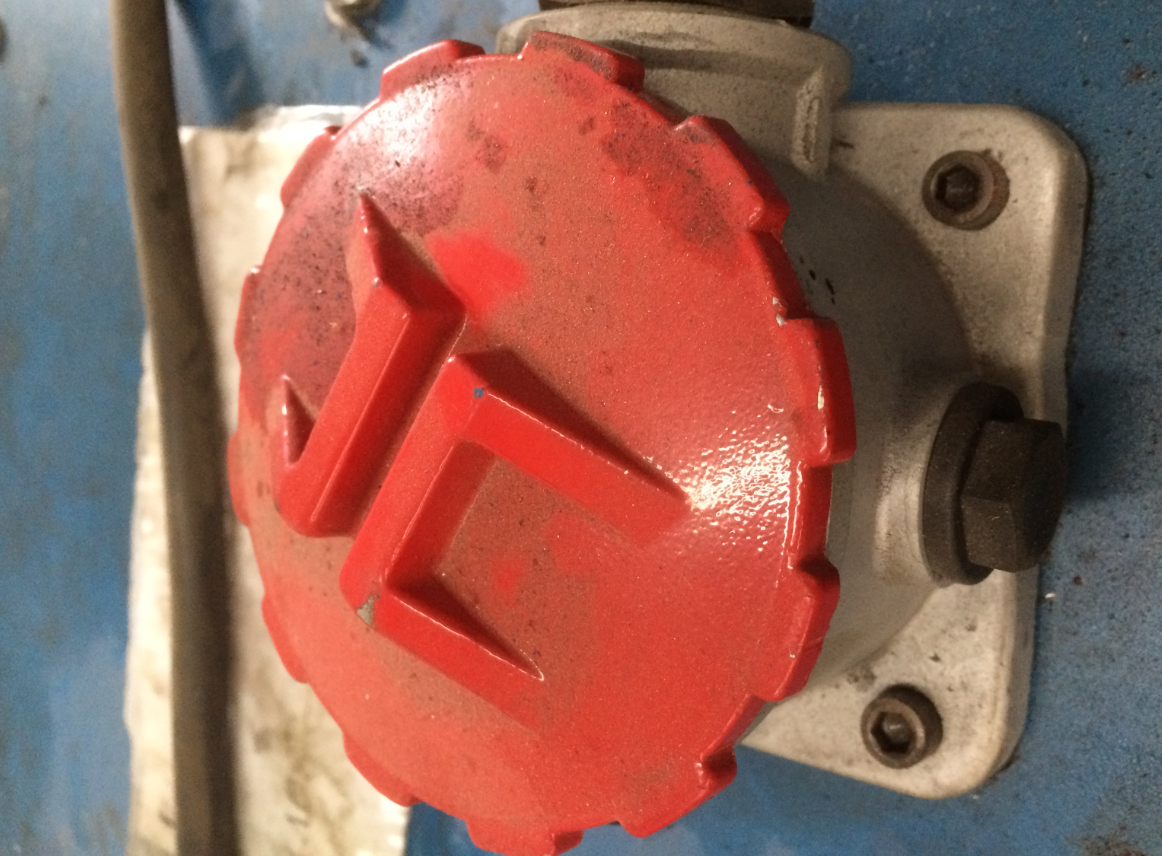

د هیدرولیک سیسټم: Huade (د چین TOP1 برانډ) / Yuciyouyan (د جاپان یوکین سره ګډه پروژه)، د تیلو فلټر کولو لپاره د تیلو فلټر سره، ترڅو ډاډ ترلاسه شي چې گردش شوي تیل پاک دي او د هیدرولیک سیسټم ژوند اوږدوي . (لاندې انځور وګورئ)

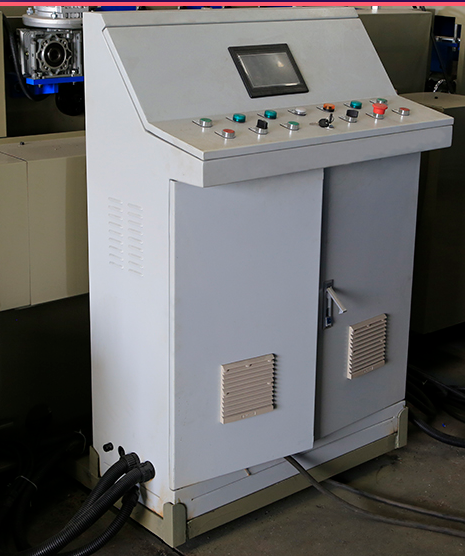

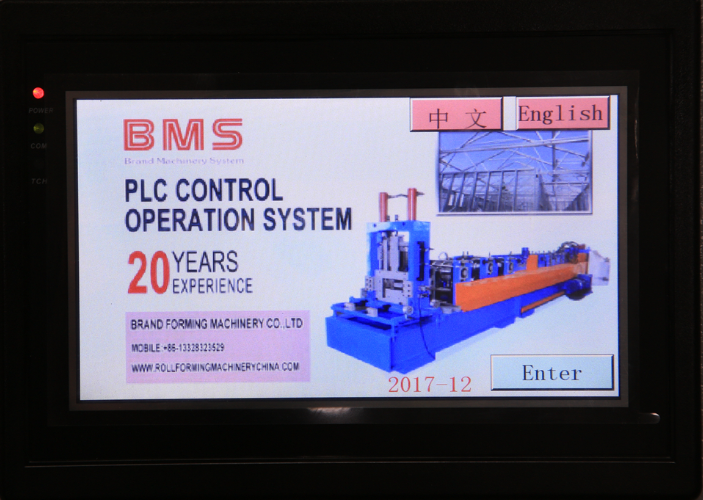

4) د PLC کنټرول سیسټم

توضیحات: د کمپیوټر کنټرول سیسټم، د PLC لخوا کنټرول شوی. کوډر په اوتومات ډول د شیټ عرض او لوړوالی کنټرولوي ، او د اوږدوالي موقعیت او پرې کول کنټرولوي ، د 7 انچ ټچ سکرین عملیات ، دقیقیت د ± 1.0mm دننه کنټرول کیږي

د کټ څخه تر اوږدوالي زغم ≤ ± 2 ملي میتر

کنټرول ولتاژ 24V

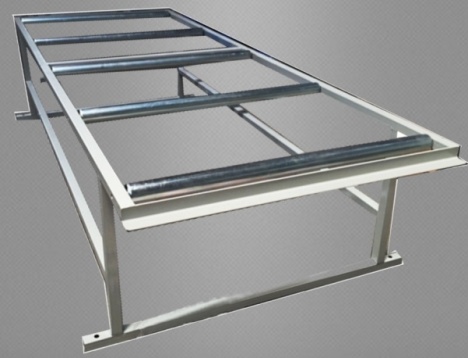

5) د وتلو ریک:

بې واکه، د اسانه حرکت لپاره د رولرونو سره 3mx2units

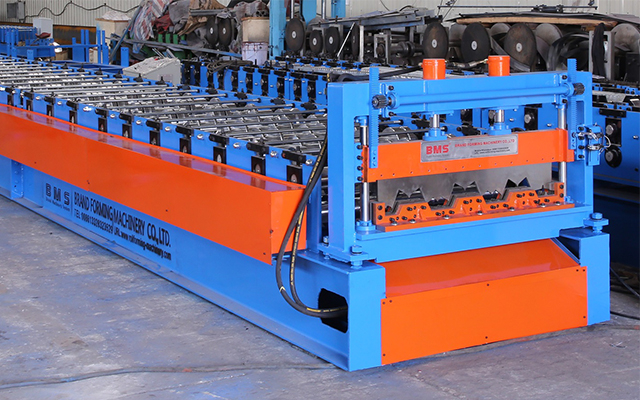

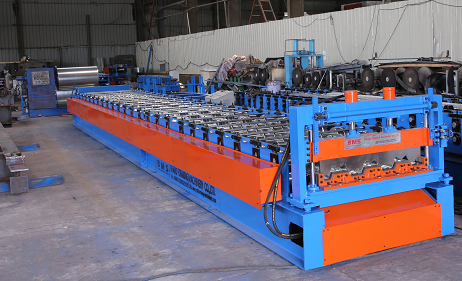

Ⅴ د ماشین انځور (یوازې د حوالې لپاره)
