Raske detaljer

---

Profil





Ingen.	Hovedparametere		Parametre for rulleformingsmølle
1.	Lengdetoleranse	±1mm (6M)	Formingsstasjoner	10-trinn
2.	Bølgehøydetoleranse ​	±0,3 mm	Base	H450
3.	Effektiv breddetoleranse	±0,3 mm	Sideveggtykkelse	Q235 t18mm
4.	Materialtykkelse	0,8-1,2 mm	Skaftdiameter	45#stål, φ75mm
5.	Hydraulisk motor	5,5 KW	Hovedmotorkraft	5 KW
6.	Yield Styrke	235-390 MPa	Skrue bolter	Karakter 8.8
7.	Formingshastighet	12-15m/min	Parallellstangdiameter	φ22 Galvanisert
8.	Effektiv størrelse	Som kundedesign	Rulle	Cr12MOV, presisjonsbearbeidet
9.	Kontrollsystem	PLS kontrollsystem	Behandlingsmodus	CNC dreiebenker, hodebehandling, hard krombelagt,
10.	Testing av materiale	BMS vil gi størrelsen på fôringsmateriale å kjøpe som 2 uker før maskintesting

Arbeidsflyt

Decoiler→ Mateguideenhet→ Smøreenhet→ Utjevningsenhet→ Hovedvalseformingsmølle→ Hydraulisk skjærbøying→

Hydraulisk etterkutter→ PLS-system → Hydraulisk stasjon→ Utgangsstativ

Skjerm for maskinkomponenter

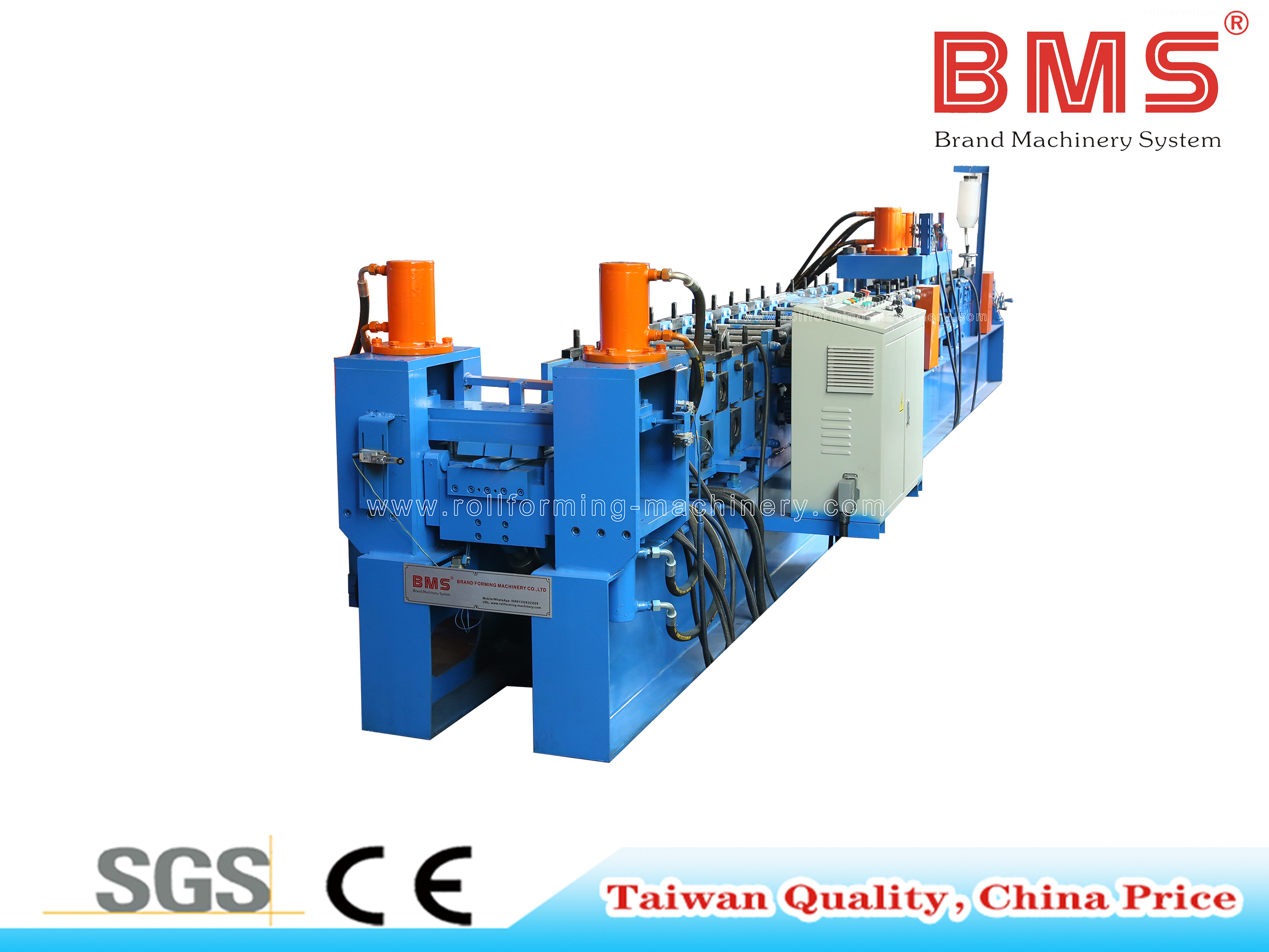

         Stanseanordning                       Hovedvalseformingsmølle





               Hydraulisk Post-cutter Device                                                       PLC Control System





Maskinproduserte produkter
