Schnelle Details

---

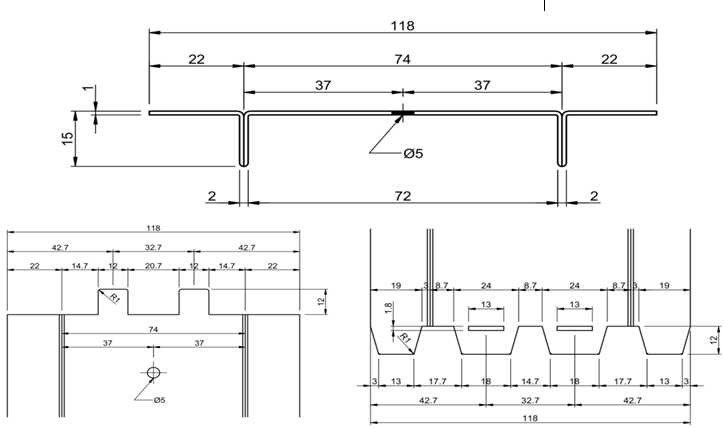

Profil





NEIN.	Hauptparameter		Parameter des Walzwerks
1.	Längentoleranz	±1mm (6M)	Stationen bilden	10-stufig
2.	Wellenhöhentoleranz ​	±0,3 mm	Base	H450
3.	Effektive Breitentoleranz	±0,3 mm	Seitenwandstärke	Q235 t18mm
4.	Materialstärke	0,8–1,2 mm	Wellendurchmesser	45#Stahl, φ75mm
5.	Hydraulikmotor	5,5 KW	Hauptmotorleistung	5KW
6.	Streckgrenze	235–390 MPa	Schraubenbolzen	Note 8,8
7.	Umformgeschwindigkeit	12-15 m/min	Spurstangendurchmesser	φ22 verzinkt
8.	Effektive Größe	Als Kundendesign	Rolle	Cr12MOV, präzisionsgefertigt
9.	Kontrollsystem	SPS-Steuerungssystem	Verarbeitungsmodus	CNC-Drehmaschinen, Kopfbehandlung, hartverchromt,
10.	Testmaterial	BMS stellt die Größe des zu kaufenden Futtermaterials zwei Wochen vor der Maschinenprüfung zur Verfügung

Arbeitsablauf

Abwickelhaspel→ Vorschubführungsvorrichtung→ Schmiervorrichtung→ Nivelliervorrichtung→ Hauptwalzwerk→ Hydraulisches Scherbiegen→

Hydraulischer Nachschneider → SPS-System → Hydraulikstation → Ausgangsregal

Anzeige von Maschinenkomponenten

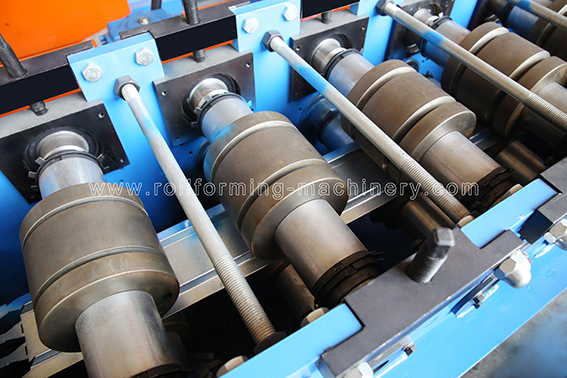

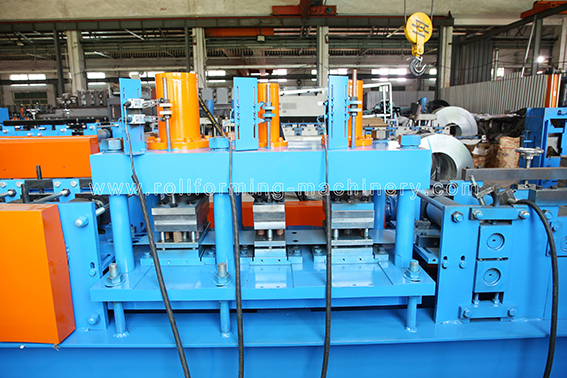

         Stanzvorrichtung                       Hauptwalzwerk

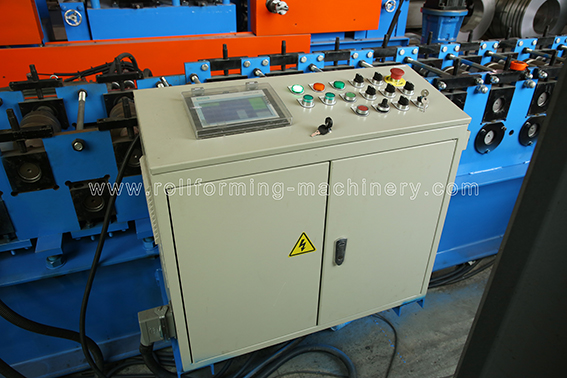

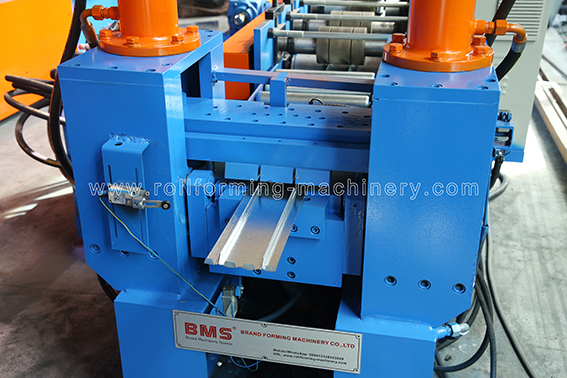

               Hydraulisches Nachschneidegerät,                                                       SPS-Steuerungssystem

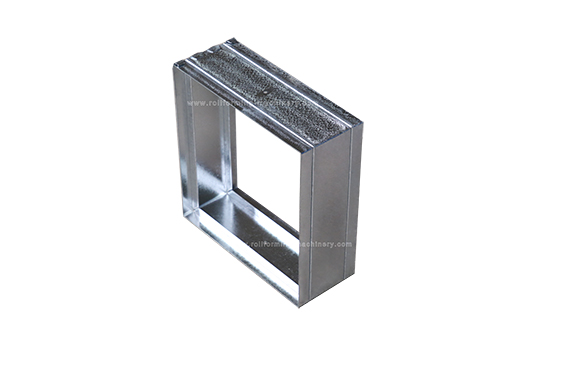

Maschinengefertigte Produkte
