Профилегибочная машына для Omega

Спецыфікацыя

Профилегибочная машына для профілю Omega

Ⅰ. Чарцёж профілю

Унутранае радыё выгібу пласціны: 3 мм

Ⅱ . матэрыял:

Таўшчыня матэрыялу: 1,5 ~ 3,0 мм

Дастасавальны матэрыял: рулоны з ацынкаванай сталі S320GD і S350GD

Ⅲ.Машынныя кампаненты

1) Гідраўлічны разматывальнік: адзін камплект 10 тон

Гідраўлічная сістэма пашырае ўнутранае адтуліну шпулькі, рухавік помпы: 3 кВт

Пераўтваральнік частоты для рэгулявання хуткасці кручэння, рухавік: 7,5 кВт

З электрычным шафай кіравання, матарызаваны,

Макс. шырыня падачы: 640 мм, Дыяпазон ID шпулькі: 510+/-30 мм.

Максімальная грузападымальнасць: 10 ттон, з гідраўлічным утрымлівальным рычагом, гідраўлічнай пагрузачнай машынай з ходам. Даўжыня парэнчаў шпулькі.3000 мм

Шпулька машына: пярэдні/назад ход шпулькі машына максімум 3000 мм

2) Стан халоднай пракаткі:

а. З накіроўвалай для падачы матэрыялу і прыладай для выраўноўвання, з 7 выпроствальнымі ролікамі (3 уверх, 4 уніз), дыяметр выпраўляльнага вала = ф95 мм , дакладная апрацоўка

б. Сістэма папярэдняй прабівання адтулін з трох цыліндраў:

З ёмістасцю для 2 адтулін 30x20 у кожным прэсе,

Ручная рэгуляванне адлегласці паміж адтулінамі (папераж)

Праграмуемая падоўжная адлегласць паміж адтулінамі ў лініі фармавання рулонаў.

Матэрыял штампоў: Cr12Mov (= сталь D2)

Аднацыліндравая гідраўлічная сістэма папярэдняй рэзкі:

Гідраўлічная прылада папярэдняй стрыжкі,

Матэрыял рэжучага інструмента: Cr12Mov (= сталь D2) , тэрмічная апрацоўка

Гідраўлічны рухавік: 11 кВт (Кітайская марка)

в. каркас корпуса выраблены з сталі маркі 450# Н метадам зваркі;

Ролікі, вырабленыя з інструментальнай сталі Cr12 (=сталь D3) , дакладная апрацоўка, тэрмаапрацоўка;

Валы выраблены з 45#, дыяметр валаў = ф90 мм/ф75 мм , дакладная апрацоўка

Скрынка перадач , 24-ступеністая да формы

Галоўны рухавік = 22 кВт * 2 звычайны рухавік (не серводвигатель )

Матор змены памеру: 0,75 кВт х 2 шт. (з кітайскай маркай)

Хуткасць фармавання каля 8 м/мін з улікам 5-метровых профіляў з 3 прыпынкамі для прабівання і 1 для рэзкі

Дызайн памеру ХУТКАЯ ЗМЕНА, кожная змена памеру за 5-10 хвілін (Не трэба мяняць ролікі або распоркі, як у традыцыйнай старой машыне, якая займае больш за 1-2 гадзіны для кожнай змены памеру вытворчасці).

3) Запатэнтаваная ўніверсальная гідраўлічная рэжучая прылада:

Гідраўлічная стойка , прыпынак для рэзкі, з нарыхтоўкай;

У пост-фрэзе і перад фрэзе выкарыстоўваўся адзін і той жа гідраўлічны рухавік

3-лопасцевы тып, рэгуляванне пад розны памер

Матэрыял рэжучага інструмента: Cr12Mov (= сталь D2) , тэрмічная апрацоўка

4) Сістэма кіравання PLC

Кантралюйце колькасць, даўжыню рэзкі аўтаматычна

У спалучэнні з: ПЛК, інвертарам, сэнсарным экранам (на англійскай і кітайскай мовах), энкодэрам і г.д

PLC: марка Siemens

Інвертар: марка Schneider Electric

Сэнсарны экран: марка Siemens

Кадавальнік: марка Omron (Японія)

Дапушчальнае адхіленне даўжыні ≤±1 мм

Кіруючае напружанне 24V

5) Выхадная стойка:

6-метровы аўтаматычны разгрузны стол, крыніца паветра забяспечваецца пакупніком

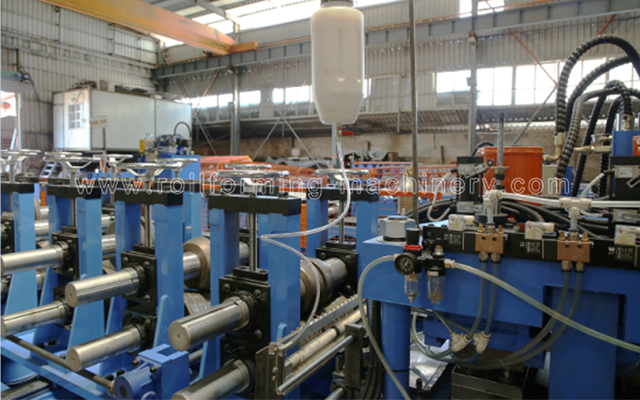

Ⅳ. Фота машыны (толькі для даведкі)
