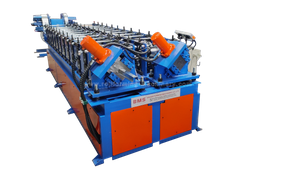

Rolvormmasjien vir Omega

Spesifikasie van

Rolvormmasjien vir Omega-profiel

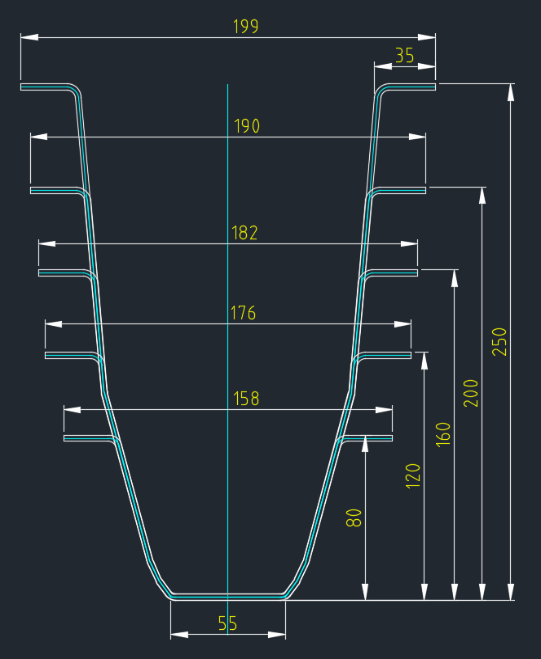

Ⅰ. Profieltekening

Interne radio's van plaatbuiging: 3 mm

Ⅱ . Materiaal:

Materiaal dikte: 1,5 ~ 3,0 mm

Toepaslike materiaal: S320GD en S350GD gegalvaniseerde staalspoele

Ⅲ.Masjienkomponente

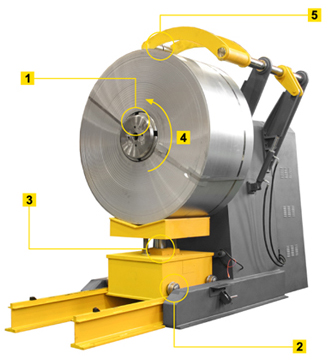

1) Hidrouliese decoiler: een stel 10 ton

Hidrouliese stelsel brei spoel binne-gat uit, pompmotor: 3KW

Frekwensie-omskakelaar om draaispoed te reguleer, Motor: 7.5KW

Met elektriese beheerkas, gemotoriseerd,

Maks. voerwydte: 640mm, Spoel-ID-reeks: 510+/-30 mm.

Maksimum kapasiteit: 10Tton, met hidrouliese houarm, hidrouliese laaimotor met reis. Spoelwa reling lengte.3000mm

Spoelmotor: Voorwaartse/agterwaartse slag van spoelmotor maksimum 3000 mm

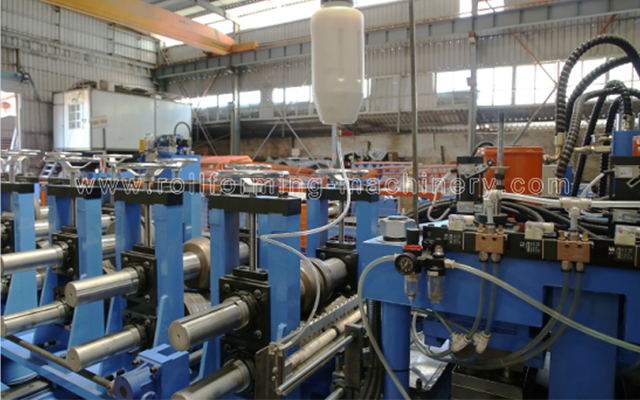

2) Koue walswerk:

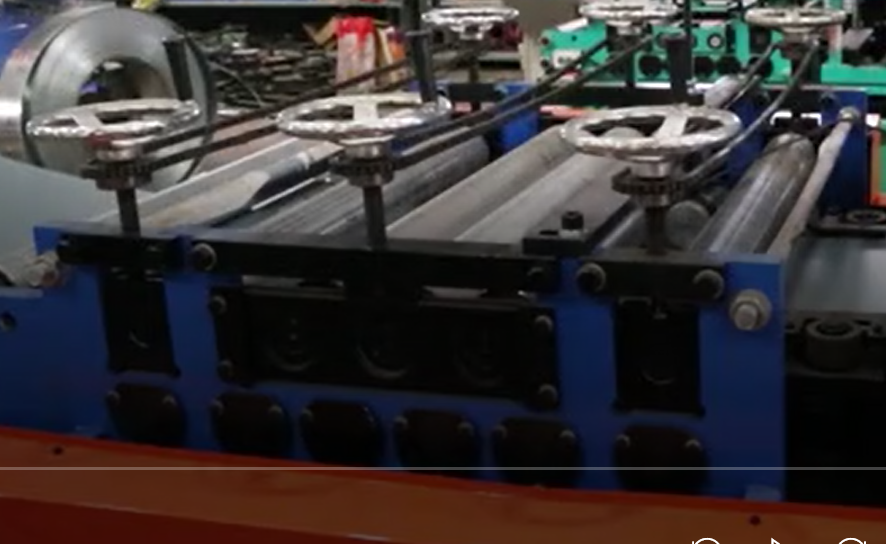

a. Met voermateriaalgeleiding en gelykmaaktoestel, met 7 reguitrolle (op 3 rollers 4 afrolle), reguit as deursnee = 95 mm , presisie gemasjineer

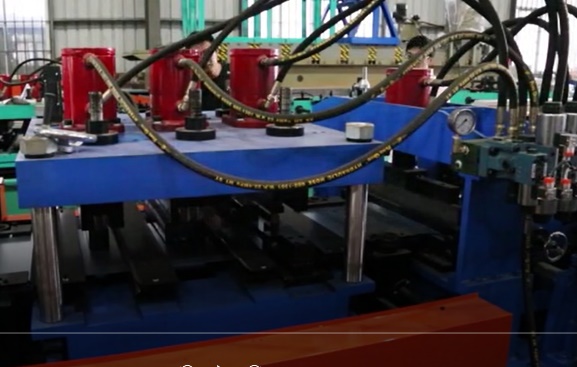

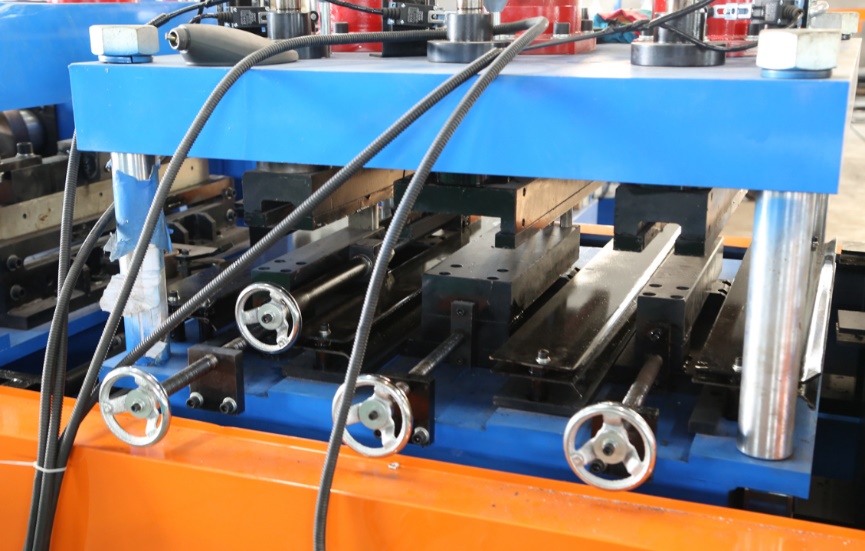

b. Drie silinders gatvoorponsstelsel:

Met kapasiteit vir 2 gate van 30x20 in elke pers,

Handmatige aanpassing van die afstand tussen gate (traversaal)

Longitudinale afstand tussen gate programmeerbaar in rolvormlyn.

Ponspennemateriaal: Cr12Mov (=D2 staal)

Enkelsilinder hidrouliese voorsnystelsel:

Hidrouliese voorskeertoestel,

Snygereedskapmateriaal: Cr12Mov (=D2-staal) , hittebehandeling

Hidrouliese motor: 11KW (China-handelsmerk)

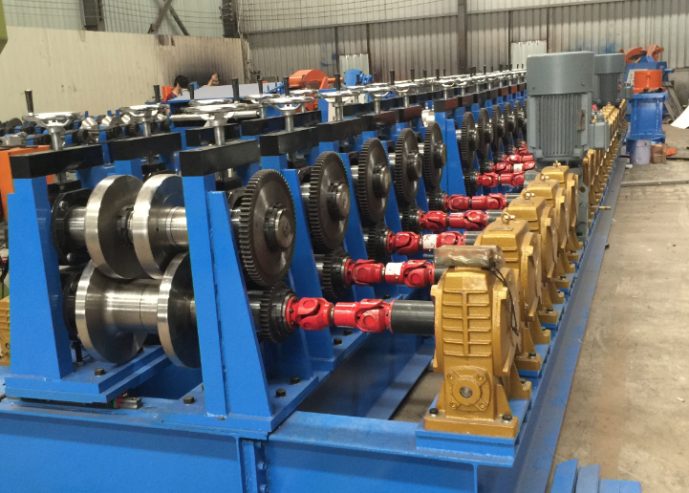

c. liggaamsraam gemaak van 450# H tipe staal deur sweiswerk;

Rollers vervaardig van gereedskapstaal Cr12(=D3-staal) , presisie gemasjineer, hittebehandeling;

Skagte vervaardig van 45#, skagte deursnee= ф90mm/ф75mm , presisie gemasjineer

Ratkas dryf , 24-stap om te vorm

Hoofmotor = 22KW*2 normale motor (nie servomotor nie )

Grootte verander motor: 0.75KW x 2 stuks (met China handelsmerk)

Vormspoed ongeveer.. 8m/min met inagneming van 5 meter profiele met 3 stops vir pons en 1 vir sny

VINNIGE VERANDERING Grootte ontwerp, elke grootte verander in 5-10 minute (Nie nodig om rollers of spasieerders te verander soos tradisionele ou styl masjien wat meer as 1-2 uur neem vir elke produksie grootte verandering).

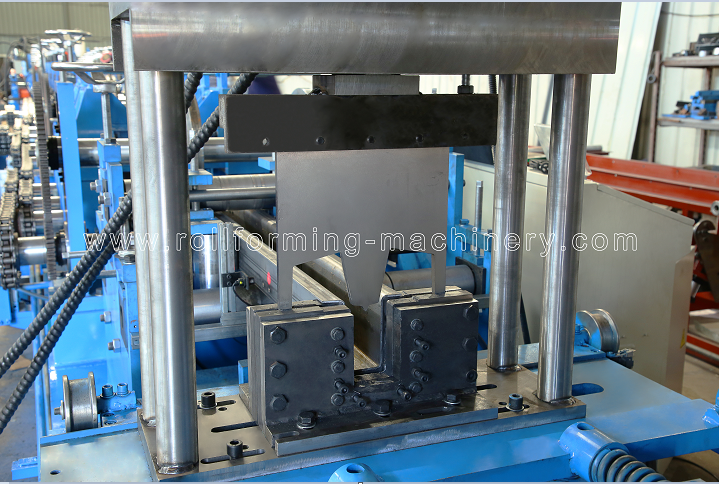

3) Gepatenteerde universele hidrouliese nasnytoestel:

Hidrouliese Post-sny , stop tot sny, met blanking cutting;

Na-snyer en voorsnyer het dieselfde hidrouliese motor gebruik

3-lem tipe, verstelling vir verskillende grootte

Snygereedskapmateriaal: Cr12Mov (=D2-staal) , hittebehandeling

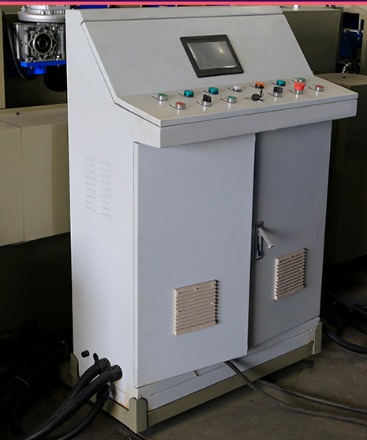

4) PLC-beheerstelsel

Beheer die hoeveelheid, snylengte outomaties

Gekombineer met: PLC, Inverter, Touch Screen (beide Engels en Chinese taal), Encoder, ens

PLC: Siemens-handelsmerk

Omskakelaar: Schneider Electric-handelsmerk

Raakskerm: Siemens-handelsmerk

Enkodeerder: Omron-handelsmerk (Japan)

Sny-tot-lengte toleransie≤±1 mm

Beheerspanning 24V

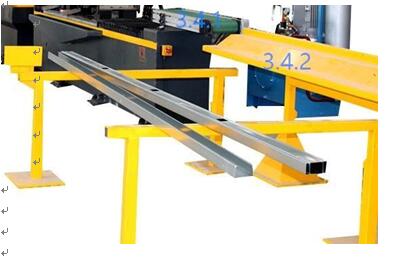

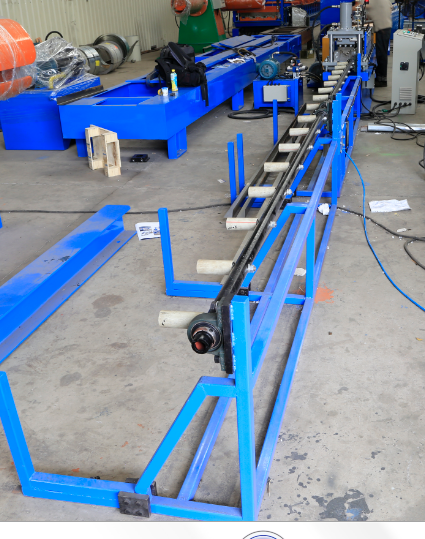

5） Verlaat rek:

6 meter outomatiese aflaaitafel, die lugbron sal deur die koper verskaf word

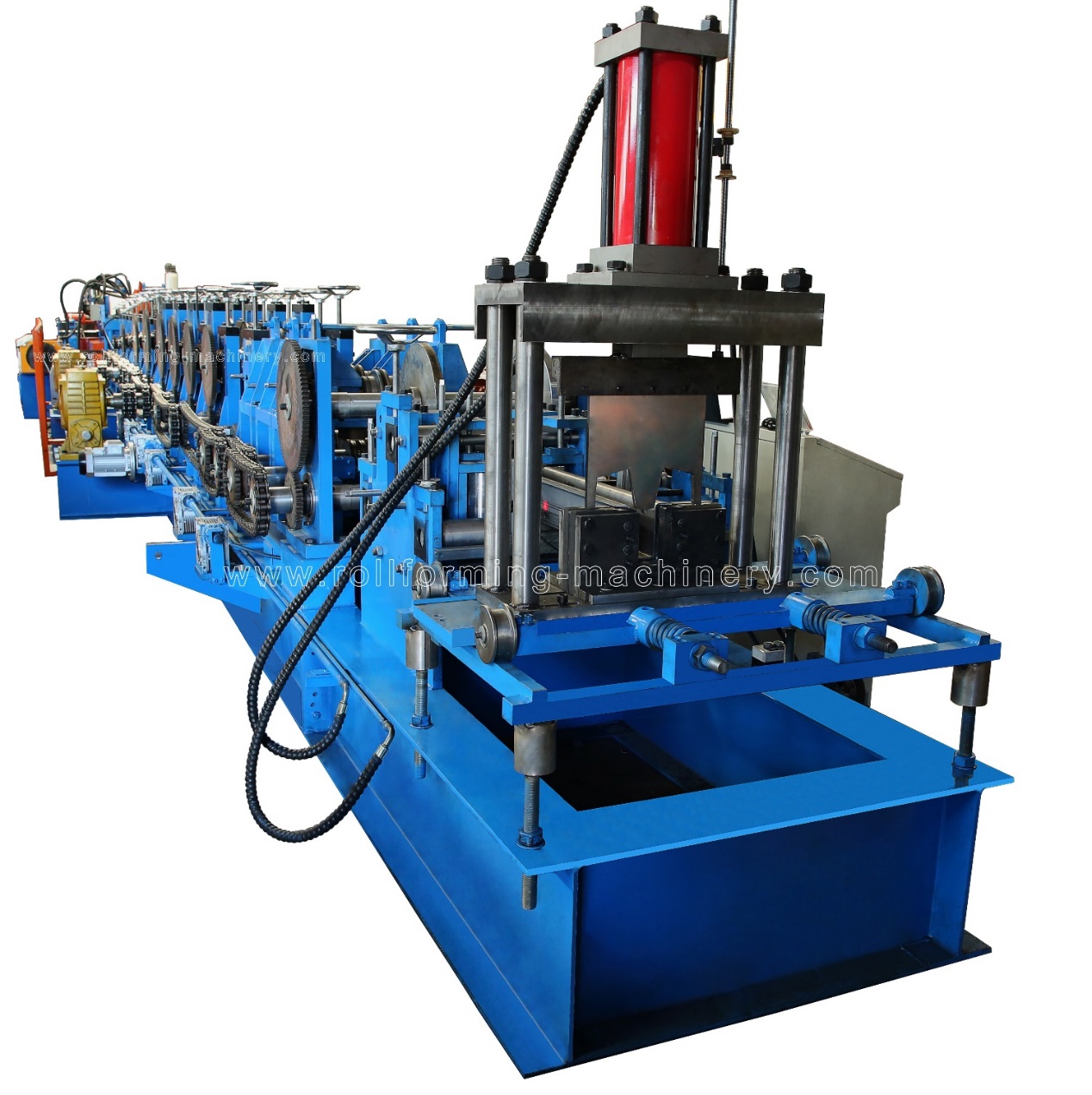

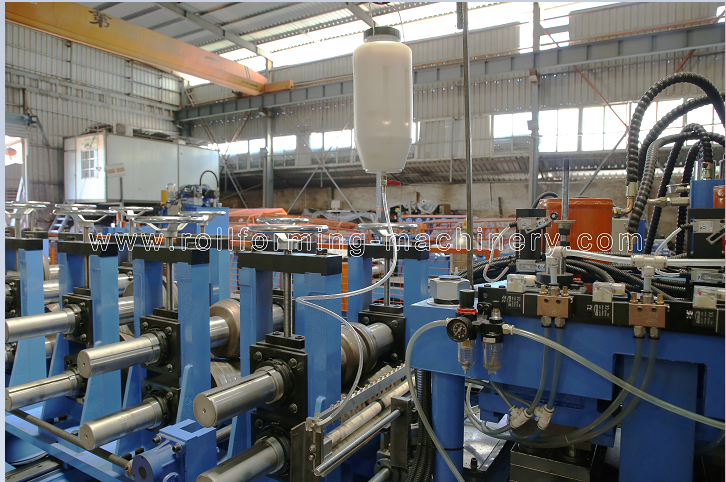

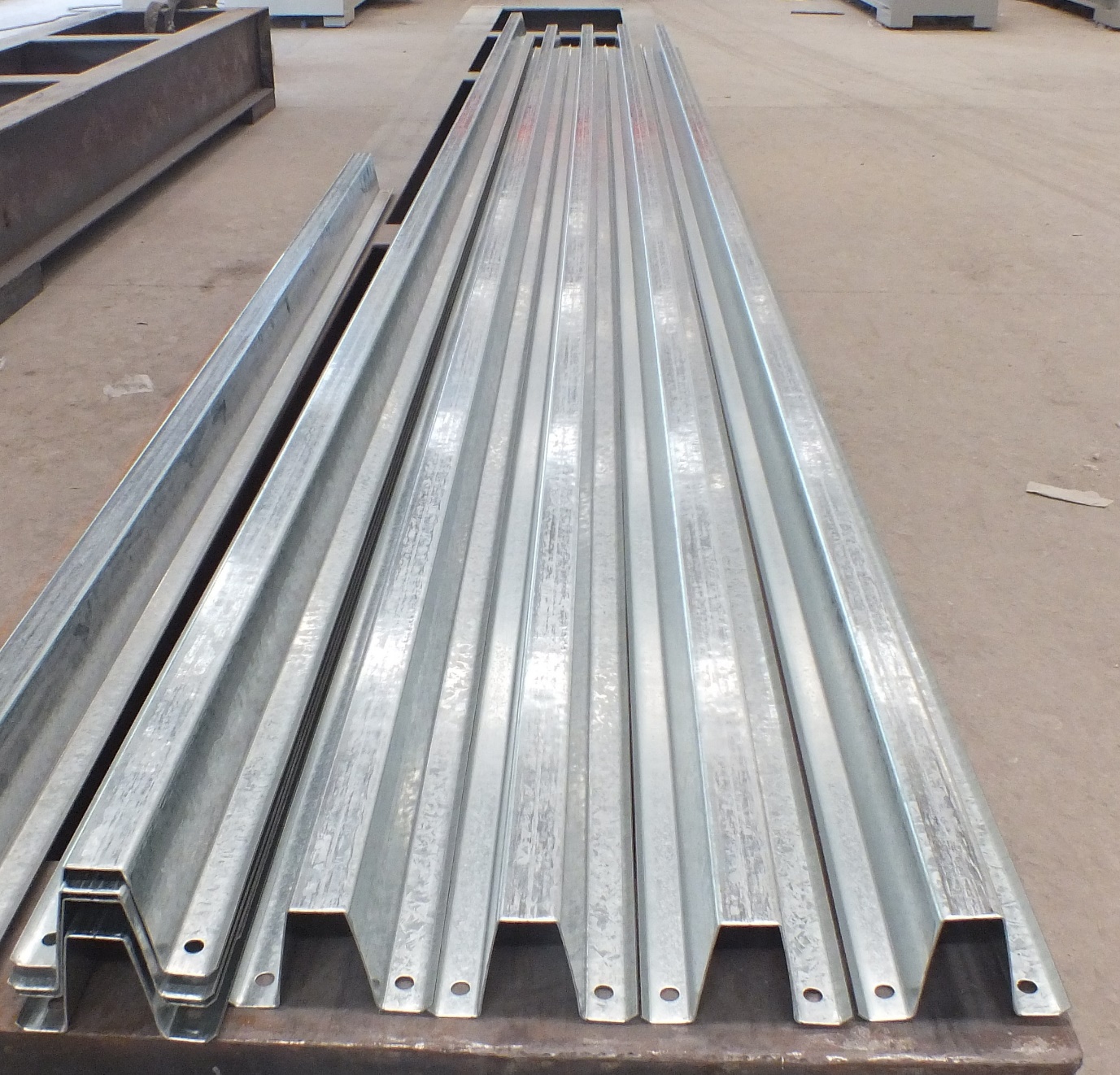

Ⅳ. Masjienprent (net vir verwysing)
