Mesin Pembentuk Roll untuk Omega

Ketersediaan:

Kuantiti:



Tanya Tambah ke Bakul

Penerangan Produk

Spesifikasi bagi

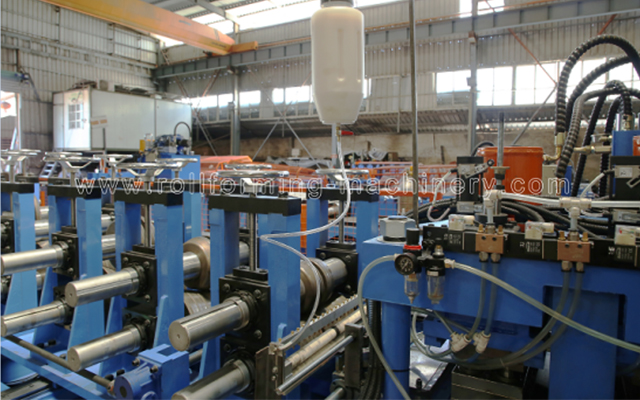

Mesin Pembentuk Roll untuk profil Omega

Ⅰ. Lukisan Profil

Radio Dalaman lentur plat:3mm

Ⅱ . Bahan:

Ketebalan Bahan: 1.5～3.0mm

Bahan yang berkenaan: Gegelung keluli tergalvani S320GD dan S350GD

Ⅲ.Komponen Mesin

1) Decoiler Hidraulik: satu set 10 tan

Sistem hidraulik mengembangkan lubang dalam gegelung, Motor pam: 3KW

Penyongsang Kekerapan untuk mengawal kelajuan pusingan, Motor: 7.5KW

Dengan kabinet kawalan elektrik, bermotor,

Maks. lebar suapan: 640mm, Julat ID Gegelung : 510+/-30 mm.

Kapasiti maksimum: 10Tton, dengan lengan pegangan hidraulik, kereta pemuatan hidraulik dengan perjalanan. Panjang susur kereta gegelung.3000mm

Kereta gegelung: Lejang ke hadapan/belakang kereta gegelung maks 3000mm

2) Kilang Guling Sejuk:

a. Dengan panduan bahan suapan dan peranti meratakan, dengan 7 penggelek meluruskan (3 penggelek 4 penggelek ke bawah), diameter aci meluruskan= ф95mm , dimesin ketepatan

b. Sistem pra-tebuk lubang tiga silinder:

Dengan kapasiti untuk 2 lubang 30x20 dalam setiap penekan,

Pelarasan manual jarak antara lubang (trasversal)

Jarak membujur antara lubang boleh diprogramkan dalam garisan membentuk gulungan.

Bahan pin penebuk: Cr12Mov (=D2 keluli)

Sistem pra-pemotongan hidraulik silinder tunggal:

Peranti pra-ricih hidraulik,

Bahan alat pemotong: Cr12Mov (=D2 keluli) , Rawatan haba

Motor hidraulik: 11KW (jenama China)

c. rangka badan diperbuat daripada keluli jenis 450# H dengan mengimpal;

Penggelek yang dihasilkan daripada keluli perkakas Cr12(=D3 keluli) , dimesin ketepatan, rawatan haba;

Aci dihasilkan daripada 45#, Diameter Aci= ф90mm/ф75mm , dimesin ketepatan

Kotak gear memandu , 24 langkah untuk membentuk

Motor Utama= 22KW*2 motor biasa (bukan motor servo )

Motor perubahan saiz: 0.75KW x 2pcs （dengan jenama China）

Kelajuan membentuk lebih kurang.. 8m/min memandangkan profil 5 meter dengan 3 hentian untuk menumbuk dan 1 untuk memotong

CEPAT-TUKAR Reka bentuk saiz, setiap saiz berubah dalam 5-10minit (Tidak perlu menukar penggelek atau spacer seperti mesin gaya lama tradisional yang mengambil masa lebih 1-2jam untuk setiap perubahan saiz pengeluaran).
