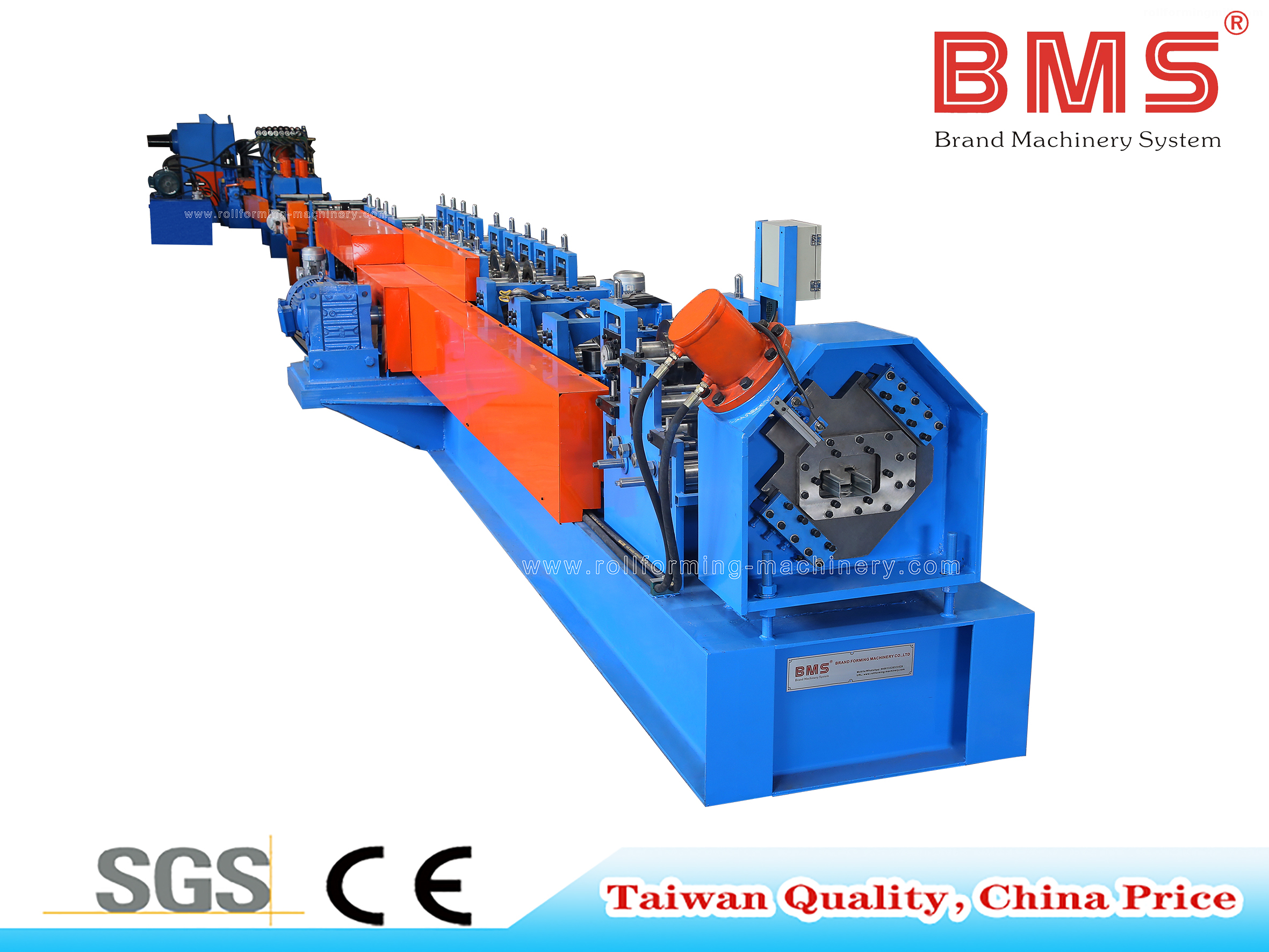

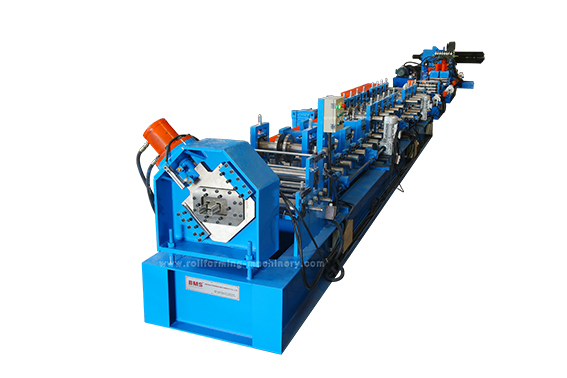

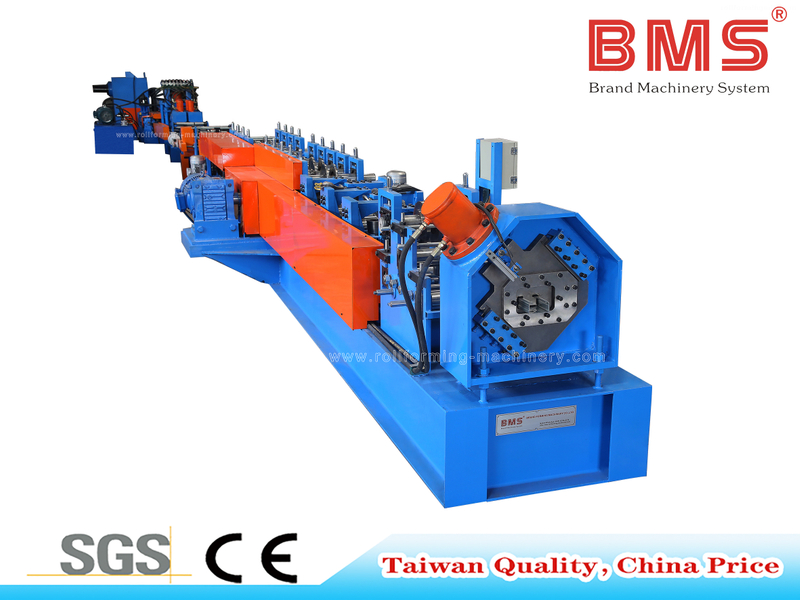

Snelwisseltype Automatische C-kanaalrolvormer voor meerdere profielen

---

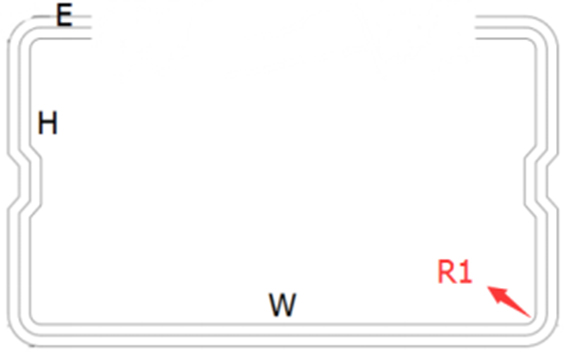

Profiel



Nee.	Belangrijkste parameters		Rolvormmolenparameters
1.	Tolerantie profielgrootte	±1mm	Vormingsstap	14-stations
2.	Materiaal dikte	2,0-3,0 mm	Baseren	H450
3.	Inspectiedikte	2,0-3,0 mm	Dikte zijwand	25 mm
4.	Materiaaltoepassing	Magnesium aluminium zinkplaat SS490	Schacht	40Cr, φ75/90mm; Behandeling: gedoofd en getemperd; Decoratief verchromen
5.	Opbrengststerkte	440-490 MPa	Rol	Cr12; warmtebehandeling, CNC-precisiedraaien, spiegelbehandeling
6.	Lengtetolerantie	±1mm(3M)	Vormingssnelheid	16-18 m/min
7.	Servomotor	4,4 kW	Hoofdmotor	18,5 kW/K-serie
8.	Oliepompmotor	11 kW	Tandwiel	18 versnellingen
9.	Materiaal testen	BMS zal de grootte van het aan te schaffen voedermateriaal twee weken vóór de machinetest verstrekken

Weergave van machineonderdelen

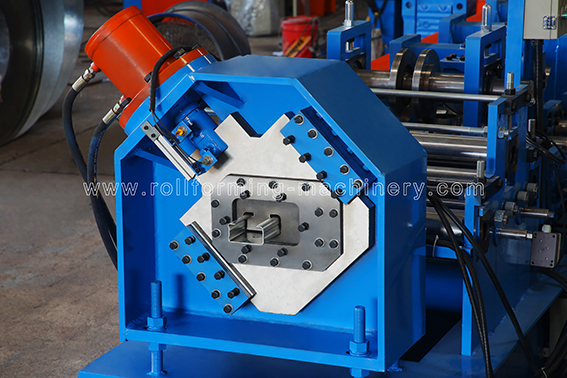

        Hoofdmachinesnijder​                              ​

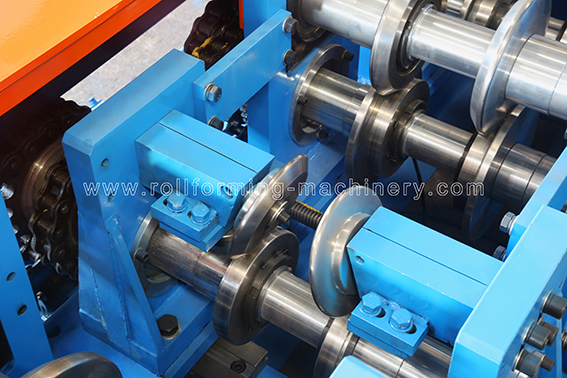

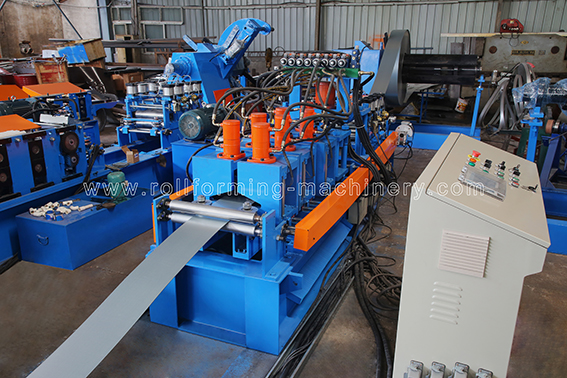

                                  Roller-                                                                                  PLC-besturingssysteem

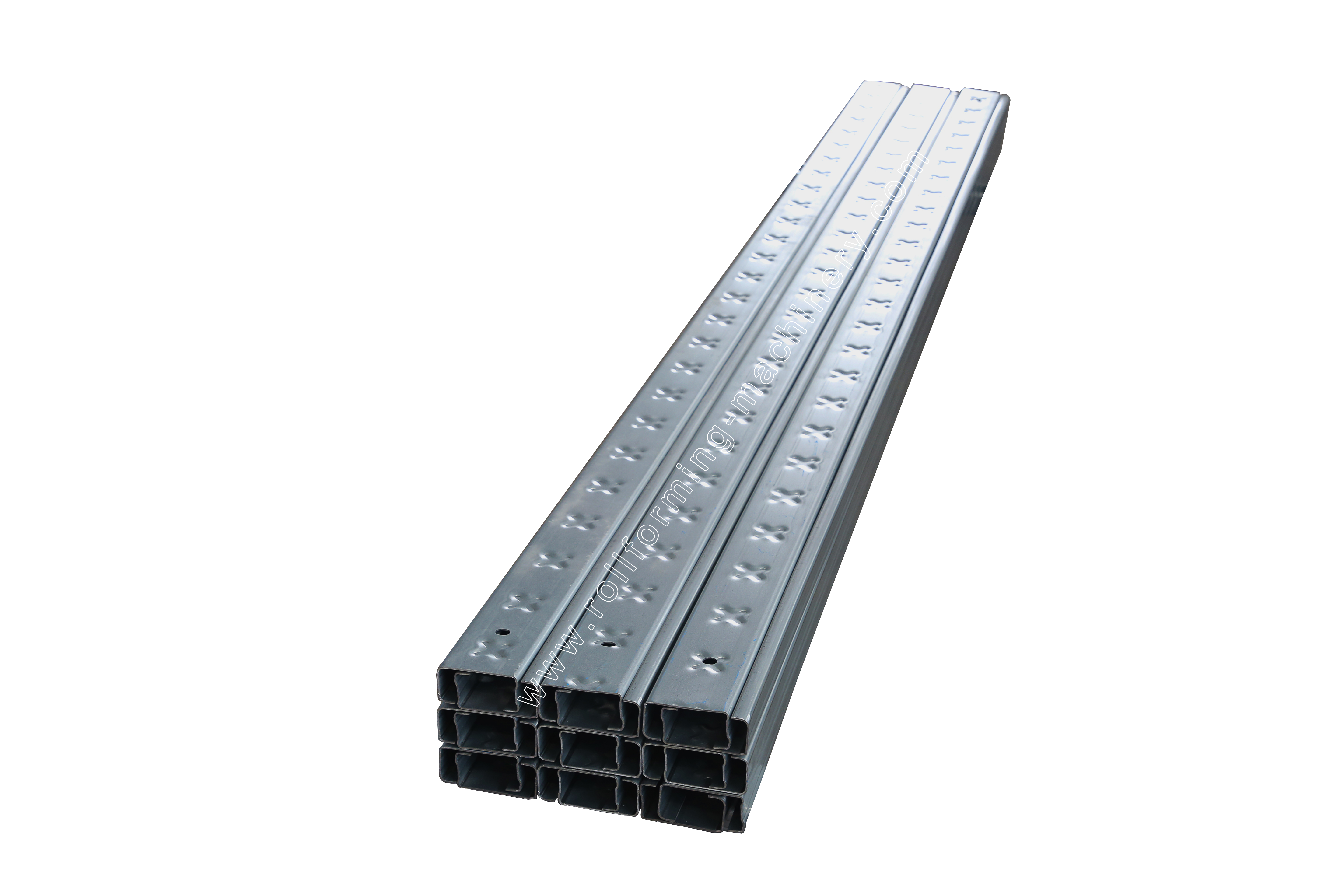

Machinaal geproduceerde producten
