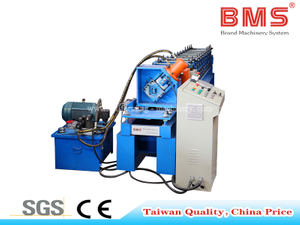

Macchina profilatrice verticale per profili multipli

1 macchina per multiprofili per risparmiare investimento, cambio automatico per migliorare l'efficienza lavorativa

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Marca:
BMS

Dettagli rapidi

Profilo

NO.	Parametri principali		Parametri del laminatoio per profilatura
1.	Spessore del materiale	1,6-2,5 mm	Stazioni di formazione	18 passi
2.	Larghezza di alimentazione	Secondo il disegno	Telaio del corpo	H450
3.	Materiale di applicazione	zincata / Lamiera Lamiera laminata a freddo/Lamiera laminata a caldo	Spessore della parete laterale	25 mm
4.	Norma elettrica	415 V/50 Hz/3 fasi	Diametro dell'albero	Acciaio 45#, φ80/65 mm
5.	Diametro svolgitore idraulico	5T-600mm	Potenza del motore principale	15KW
6.	Forza di snervamento	G350-400Mpa	Bulloni a vite	Grado 8.8
7.	Velocità di formazione	6-8 m/min	Larghezza effettiva	Come disegno del cliente
8.	Sistema di controllo	Sistema di controllo PLC	Rullo	Acciaio Gcr15, HRC58-62
9.	Motore idraulico	11KW	Colore macchina	Blu+Nero+Arancione
10.	Materiale di prova	BMS fornirà la dimensione del materiale di alimentazione da acquistare 2 settimane prima del test della macchina

Flusso di lavoro

Aspo svolgitore (5 tonnellate) → Guida di livellamento/alimentazione/Dispositivo di punzonatura → Mulino principale per profilatura → Dispositivo idraulico per il taglio dei montanti → Scaffale di uscita*2 → Sistema di controllo PLC → Stazione idraulica

Visualizzazione dei componenti della macchina

Taglierina per posta

Non alimentato, controlla manualmente il restringimento e l'arresto del foro interno della bobina in acciaio.

Larghezza massima di alimentazione: 1000 mm,

Intervallo ID bobina 508 mm ± 30 mm.

Capacità: massimo. 5 tonnellate

Perno da tagliare, arresto del taglio, design della lama da taglio a due pezzi, senza oscuramento.
Motore idraulico: 11KW ; Pressione di taglio: 0-16Mpa;

Tempo di taglio: 2 secondi.
Materiale dell'utensile da taglio: Cr12MoV (= SKD11 con almeno un milione di volte di durata di taglio), trattamento termico al grado HRC58-62.
La potenza di taglio è fornita dalla stazione idraulica del motore principale.

016A5294

Svolgitore

Dispositivo di alimentazione servo

Dispositivo di livellamento su tre giù quattro per un totale di sette alberi Con guida del materiale di alimentazione, telaio del corpo realizzato in acciaio tipo H450 mediante saldatura. Spessore della parete laterale: Q235 t25mm . Alberi realizzati in acciaio 45# , lavorati con precisione. Potenza motore: 2,2 kW

Punzonatrice AD ALTA VELOCITÀ da 63 tonnellate prima della profilatura, dotata di un set di modelli di punzonatura. Punzonatrice su quattro lati con copertura di sicurezza e un lato con porta aperta. Tramite controllo del sistema PLC.

016A5302
