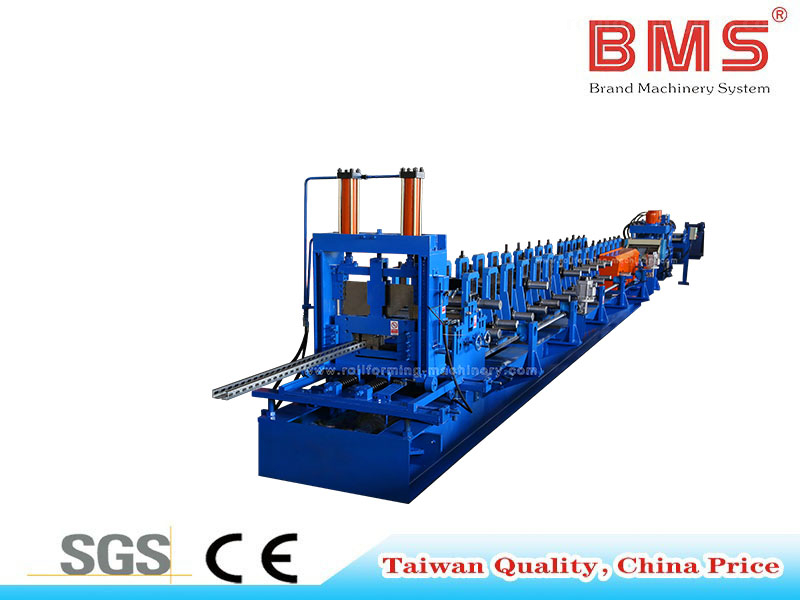

Opbergrak-rolvormmasjien vir opbergrakke

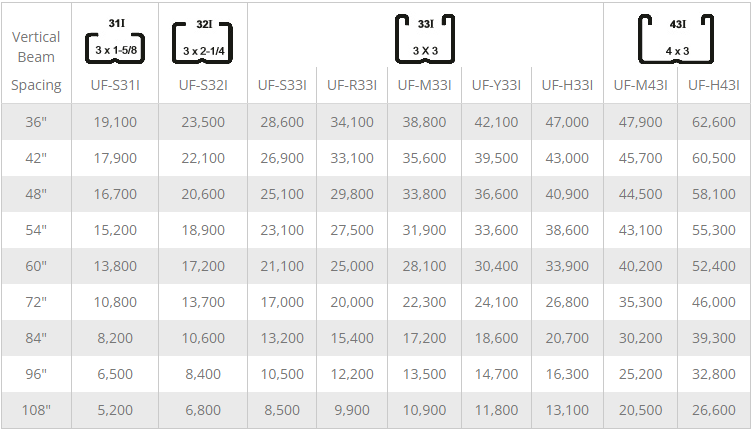

I. Profiel





II. Tegniese parameter

Nee.	Hoofparameters		Rolvormmeulparameters
1.	Decoiler	Handleiding/hidroulies vir opsies	Vormstasies	14 Stasies
2.	Sny materiaal	Cr12MOV	Basis	H450
3.	M ateriële dikte	2,0-2,5 mm	Sywanddikte	Q235 t18mm
4.	Hidrouliese motor	5,5 KW	Gewig	Ongeveer 10T
5.	Toepassingsmateriaal	Gi	Hoofmotorkrag	15*2 KW
6.	Lewer krag	245-550 MPa	Skroef boute	Graad 8.8
7.	Grootte	11*1,2*1,2M	Bindstang	ф22 Gegalvaniseerd
8.	Effektiewe grootte	As kliëntontwerp	Roller	GCr15 (=EN31 staal), presisie gemasjineer, hard chroom bedek
9.	Beheerstelsel	PLC beheer stelsel	Verwerkingsmodus	CNC-draaibanke, gehoorbehandeling, hard chroom bedek, met dikte 0,04 mm
10.	Toetsmateriaal	BMS sal 2 weke voor masjientoetsing die grootte van voermateriaal verskaf om te koop

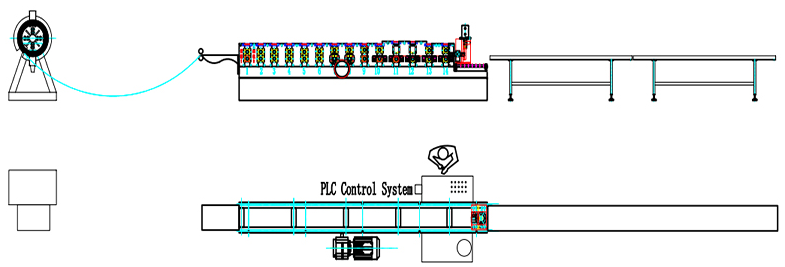

III. Werksvloei

Voerrak → Reguitmaakmasjien (motoraandrywing) → Outomatiese stoptoestel → Hidrouliese ponstoestel (Servo-aandrywing in 'n ry insluitend ponsmatrys) → Outomatiese stoptoestel → Rekenaar vinnige gietmeester →  die volgende hidrouliese skeertoerusting （insluitend mes →  Beheerkas ） → Hydrauliese stasie → Beheerkas

IV. Masjien komponente vertoon

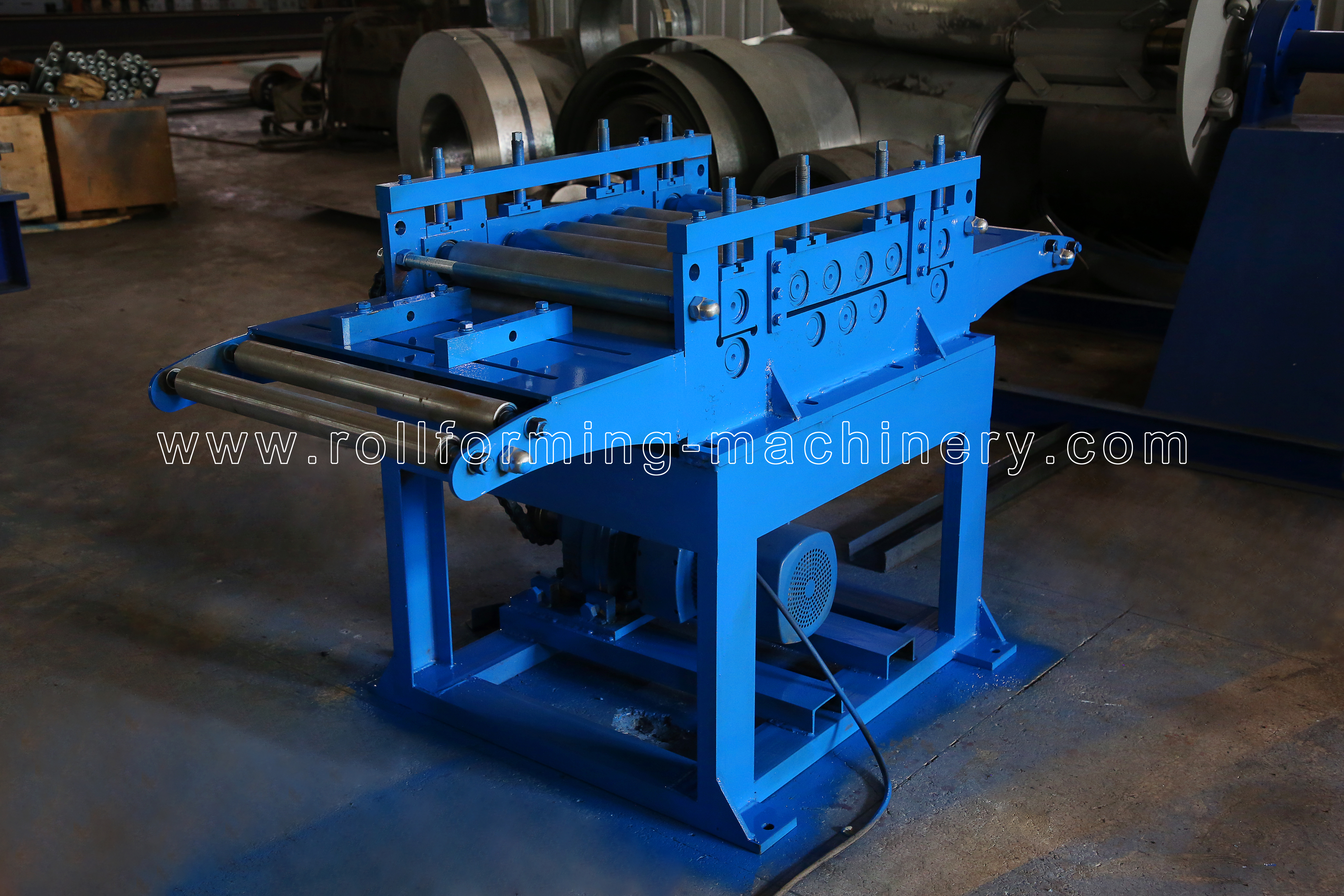

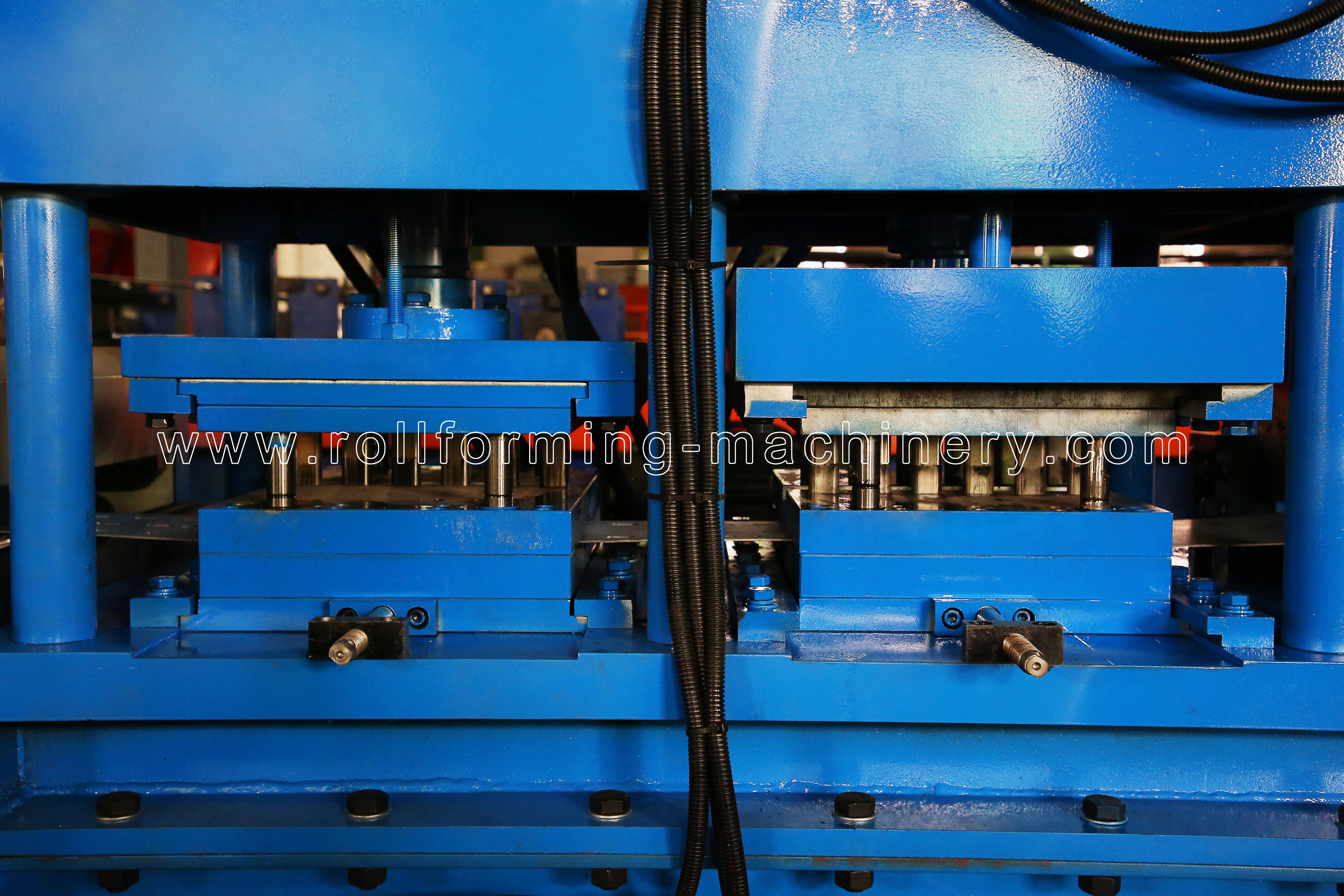

           Nivelleringstoestel                               Ponstoestel

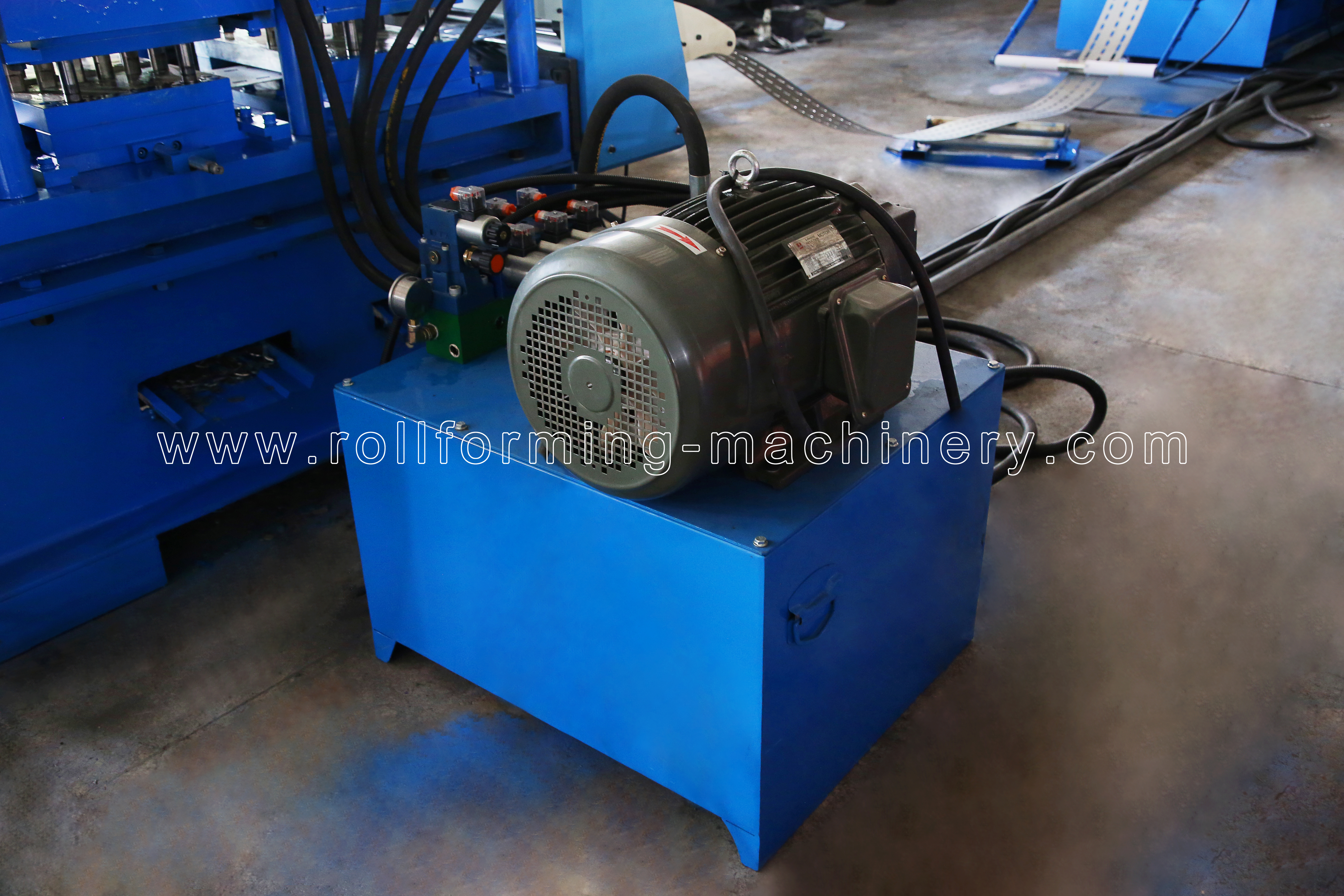

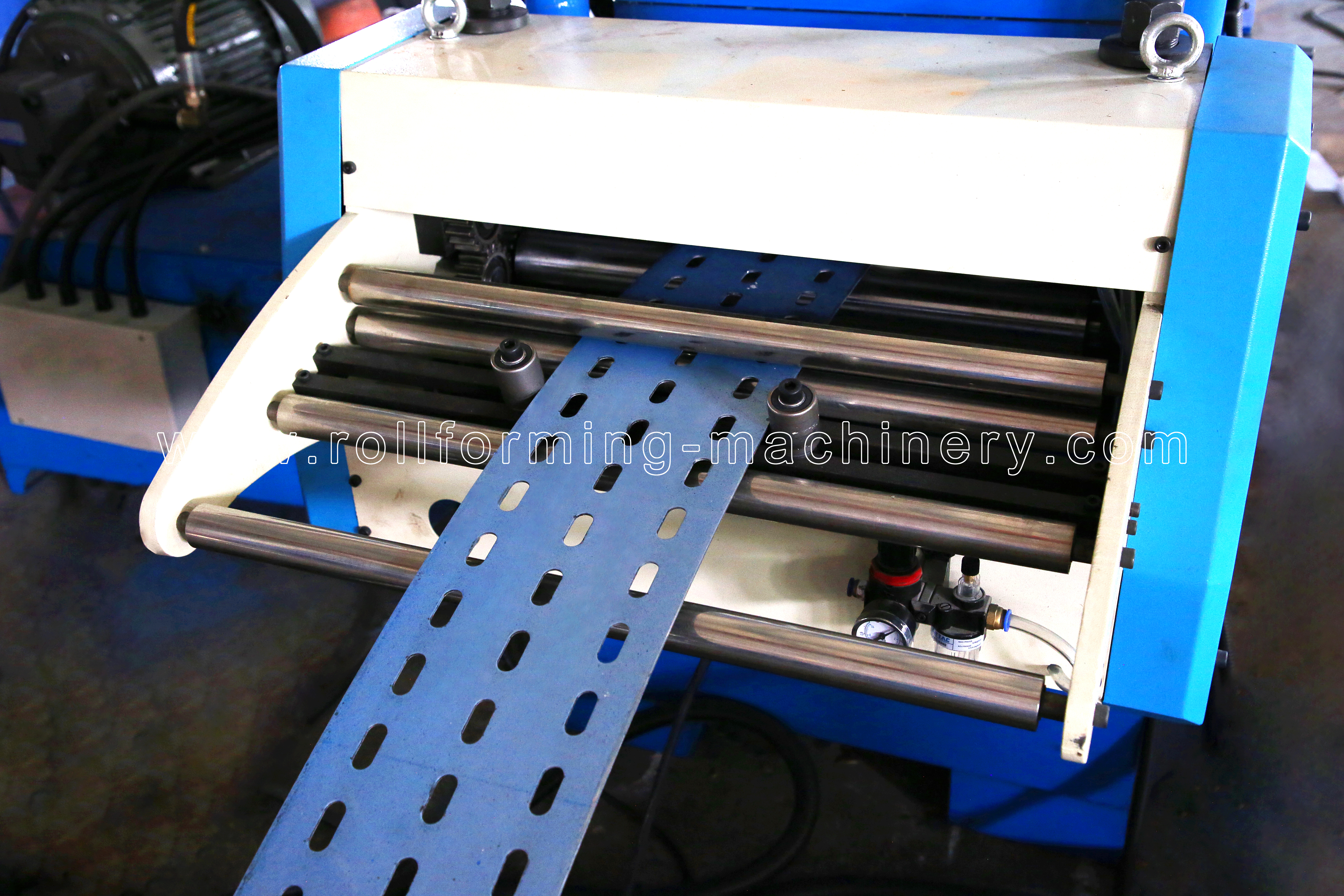

                    Voedingstoestel                                                                        Hidrouliese stasie

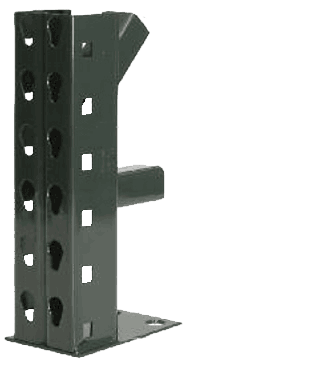

V. Masjienvervaardigde produkte
