چټک توضیحات

---

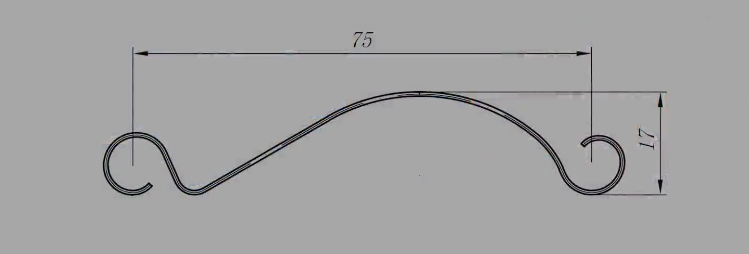

پروفایل



نه.	اصلي پارامترونه		د رول جوړولو مل پیرامیټونه
1.	د موادو ضخامت	0.7-1.2mm	د سټیشنونو جوړول	16-قدم
2.	د تغذیې پراخوالی	د پیرودونکو غوښتنې سره سم	د بدن چوکاټ	H600
3.	د غوښتنلیک مواد	ګالونیز شوی کویل	کموونکی	د K لړۍ
4.	بریښنایی معیار	415V/50Hz/3ph	د شافټ قطر	45# فولاد، φ60mm
5.	د لاسي Decoiler قطر	508±30 mm	د اصلي موټرو ځواک	۷.۵ کیلو واټه
6.	د حاصل قوت	245-345Mpa	سکرو بولټونه	درجه 8.8
7.	د جوړولو سرعت	12-18m/min	اغېزمن پراخوالی	د پیرودونکي ډیزاین په توګه
8.	د کنټرول سیسټم	د PLC کنټرول سیسټم	رولر	Cr12 Mov، CNC لیتز، د غوږ درملنه، HRC58-62
9.	سرو موټور	4KW	د ماشین رنګ	نیلي + تور + نارنجي
10.	د ازموینې مواد	BMS به د پیرودلو لپاره د تغذیې موادو اندازه چمتو کړي چې د ماشین ازموینې څخه 2 اونۍ دمخه

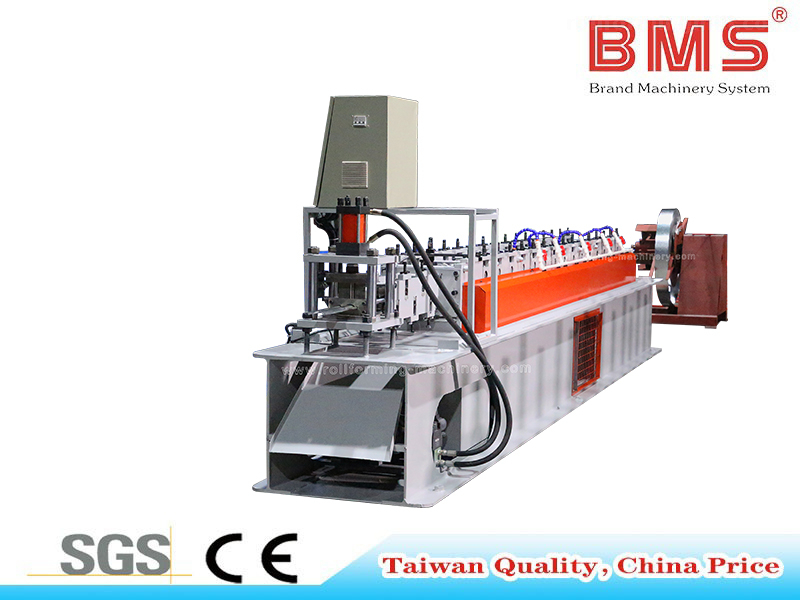

د کار جریان

لاسي ډیکویلر (5 ټن) → د تغذیه کولو لارښود وسیله → د اصلي رول جوړولو مل → هیدرولیک پوسټ کټر →  د PLC کنټرول سیسټم → د وتلو ریک (3M*2)

د ماشین اجزاو ښودنه

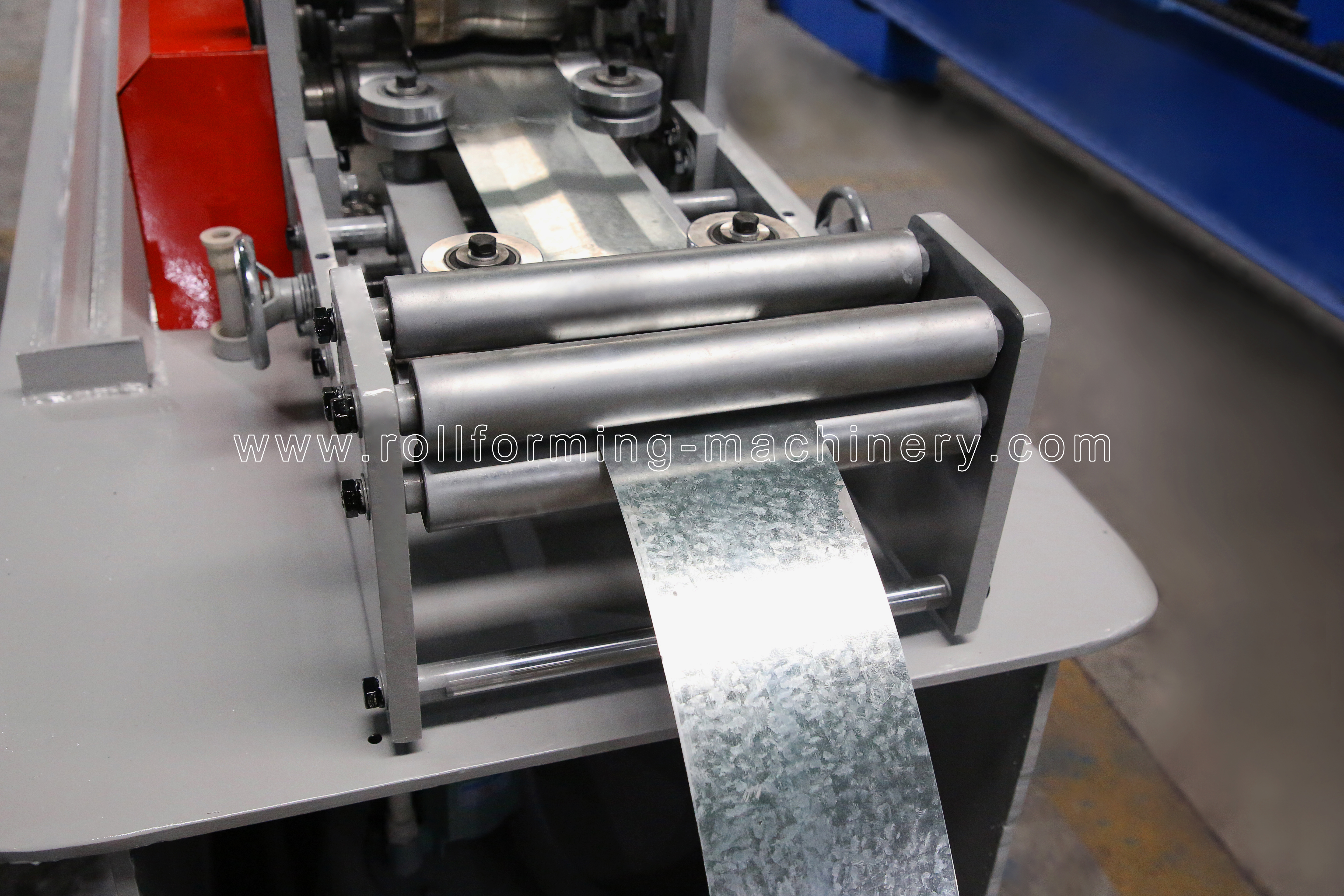

د تغذیې لارښود وسیله

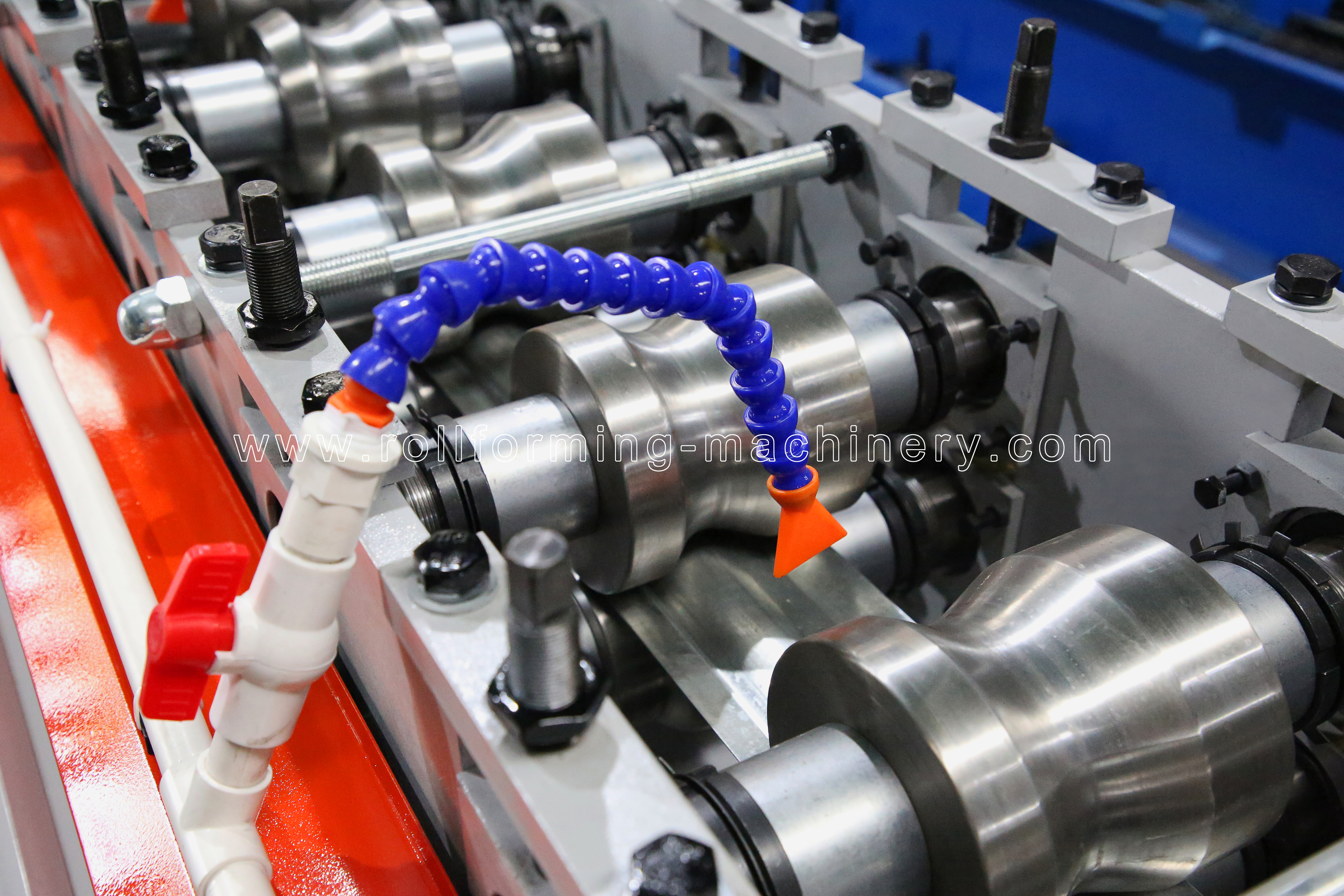

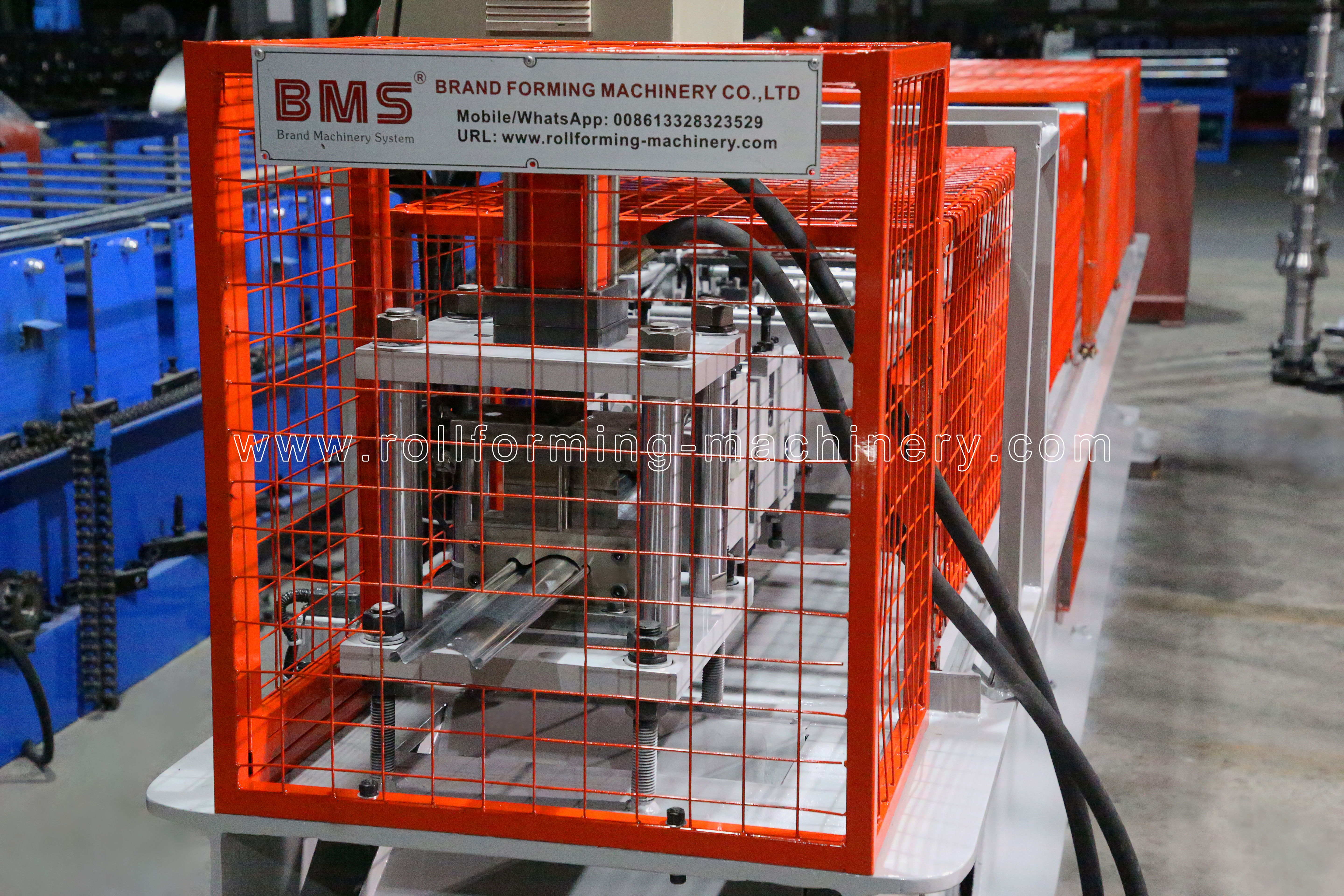

د رول جوړولو مل

د باډي چوکاټ څخه د ویلډینګ په واسطه جوړ شوی د H600 ډول فولاد
د غاړې دیوال ضخامت: Q235 t18mm
شافټونه د 45# فولادو څخه جوړ شوي، د شافټ قطر: φ60mm
سپیسر د Cr12 څخه جوړ شوی ، CNC لیتونه، د هارډ کروم پلیټینګ درملنه
د سړو اوبو وسیله سره هر ماشین . د ګیر او چین ډرایو 16 مرحلې : جوړولو لپاره شاوخوا
د تولید سرعت 12-18m/min
ټول سکرو بولټونه د 8.8 درجې سره (ارزانه فابریکې د ټیټې درجې 4.8 کاروي) ترڅو ډاډ ترلاسه شي چې د ماشین جوړښت په کلکه تنظیموي او د ماشین اوږدمهاله چلولو پرمهال اوږد ژوند کوي.

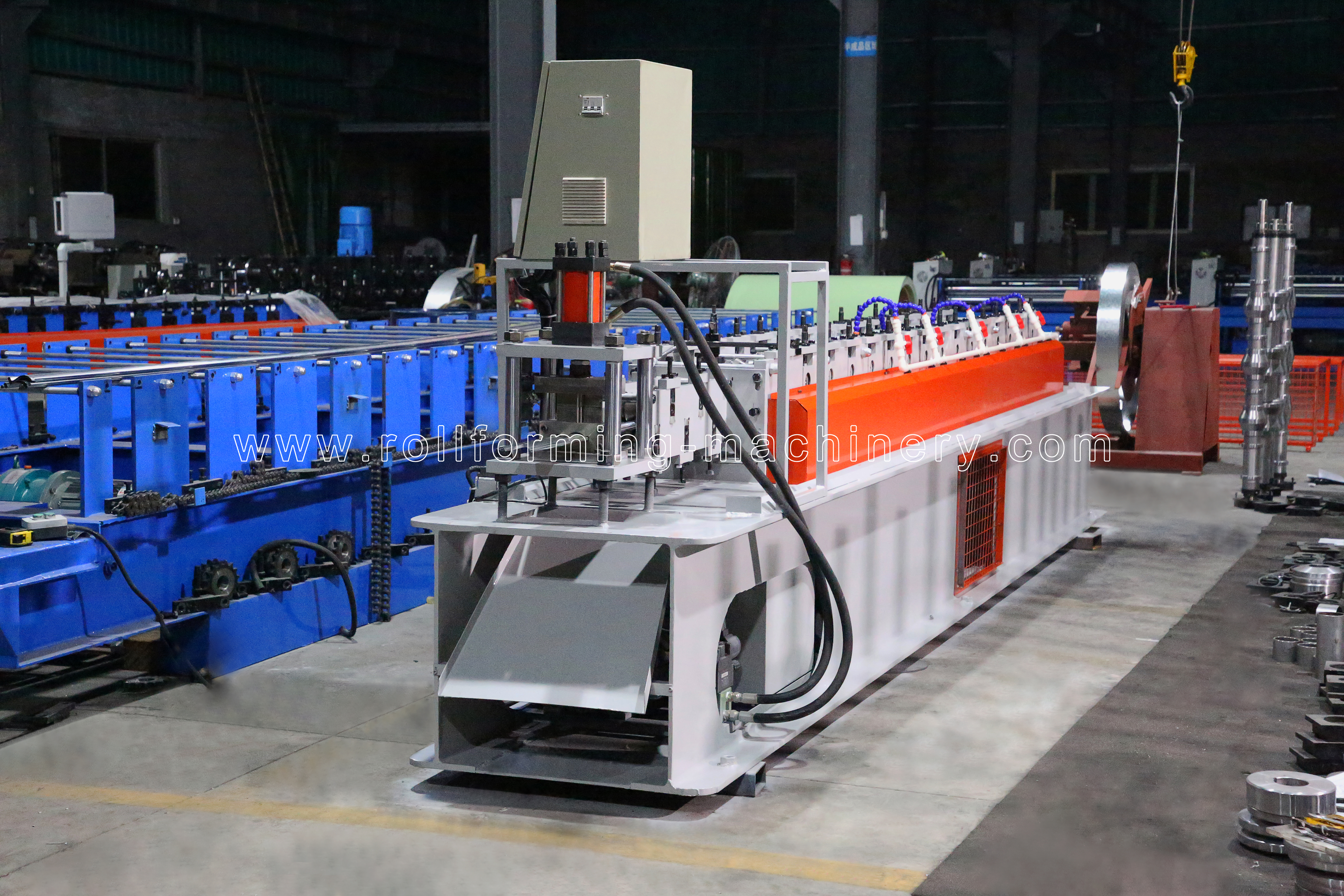

د هیدرولیک پوسټ کټر وسیله

د لوړ کیفیت مولډ سټیل Cr12MoV لخوا د تودوخې درملنې کټر فریم لخوا د ویلډینګ
لخوا د لوړ کیفیت فولادو پلیټ څخه جوړ شوی:
هیدرولیک موټرو 3.0KW



د ماشین تولید شوي محصولات
